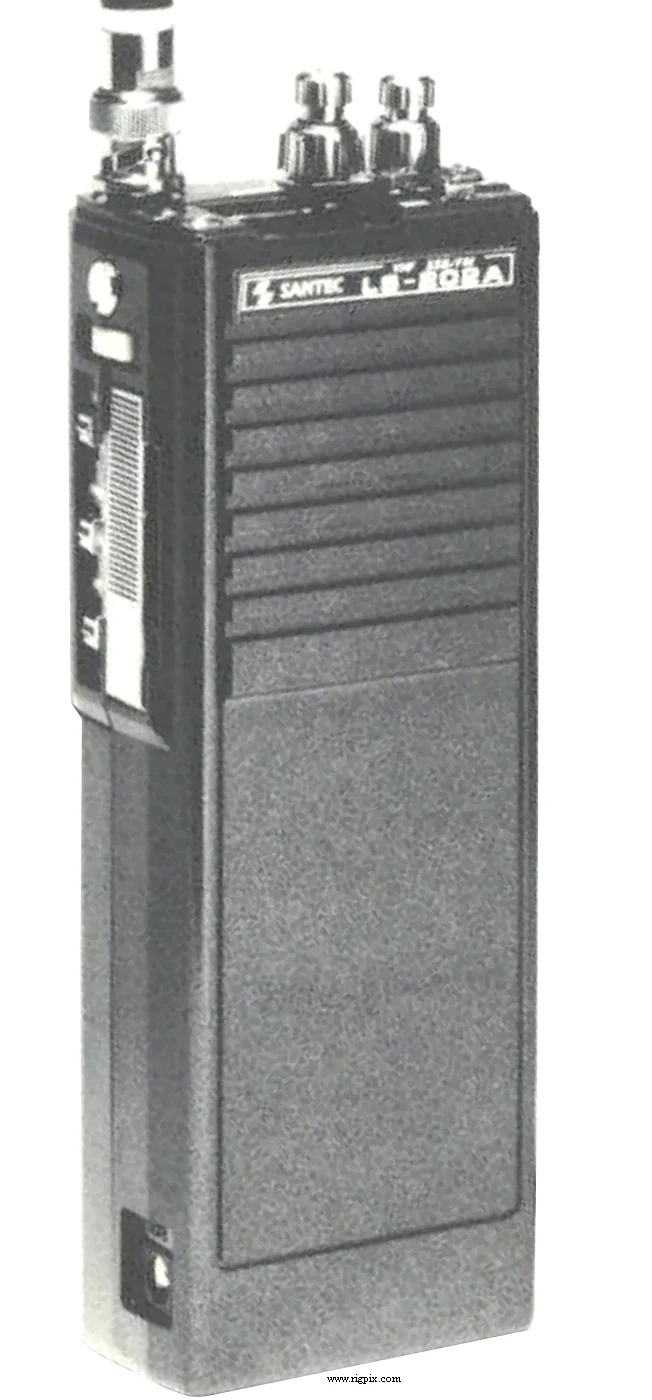

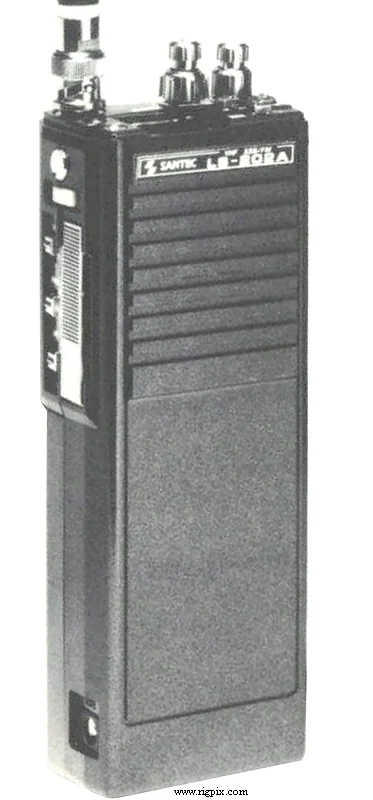

LS-202A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | 144-146 MHz |
| Шаг перестройки | 5 / 10 / 100 KHz, 1 MHz + VXO (±5 KHz) |
| Стабильность частоты | ±20 ppm @ -10 до +60°C (14 до 140°F) |
| Режимы работы | FM / SSB |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | ±600 KHz |
| Источник питания | 7-12 V (в зависимости от блока батарей) |
| Ток потребления / мощность | Приём: 30-200 мАПередача: 200-750 мА |
| Импеданс антенны / разъём | 50 ом / BNC |
| Габариты (Ш*В*Г) | 62*165*40 мм (2.44*6.5*1.58") |
| Вес | 500 г (1.1 фунт), с батареями и резиновой антенной |
| Другие особенности | Примечание. РИТ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB) Промежуточная частота: 10.695 MHz Двойной супергетеродин (FM) 1-я промежуточная частота: 10.695 MHz 2-я промежуточная частота: 455 KHz |
|---|---|
| Чувствительность | FM: 0.25 uV (12 дБ SINAD) SSB: 0.25 uV (10 дБ S/N) |
| Избирательность | FM 15 KHz (-6 дБ)30 KHz (-60 дБ) SSB 2.4 KHz (-6 дБ)6 KHz (-60 дБ) |
| Отказ изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 400 mW при искажении 10% / 8 ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая@ 10.8 VВысокая@ 9 VВысокая@ 7.2 VНизкая@ 9 V 2 м:3.5 W2.5 W1.5 W500 mW |
|---|---|
| 2 м | 3.5 W |
| Модуляционная система | FM: Прямое смещение реактивного сопротивленияSSB: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 KHz |
| Спуррирующие излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 Kohm / ?-pin (2.5 мм) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в США в 1985 году: $280.00 |
| AN-2 CA-110E CA-910E CS-112 CS-912 LA-207 LU-2 NP-6 NP-9 SFT-207 SH-1 SH-2 | Телесигнальная антенна, блок сетевого зарядного устройства для NP-9 Блок сетевого зарядного устройства для NP-6 Блок аккумуляторного зарядного устройства для NP-9 Блок аккумуляторного зарядного устройства для NP-6 Мобильный консоль с громкоговорителем Линейный усилитель мощностью 25 Вт для LA-207 Аккумуляторный блок типа NiCd Напряжение 7.2 В Ёмкость аккумулятора 450 мАч Мягкий переносной чехол Микрофон-громкоговоритель Головной телефон с функцией VOX |
Файлы:
