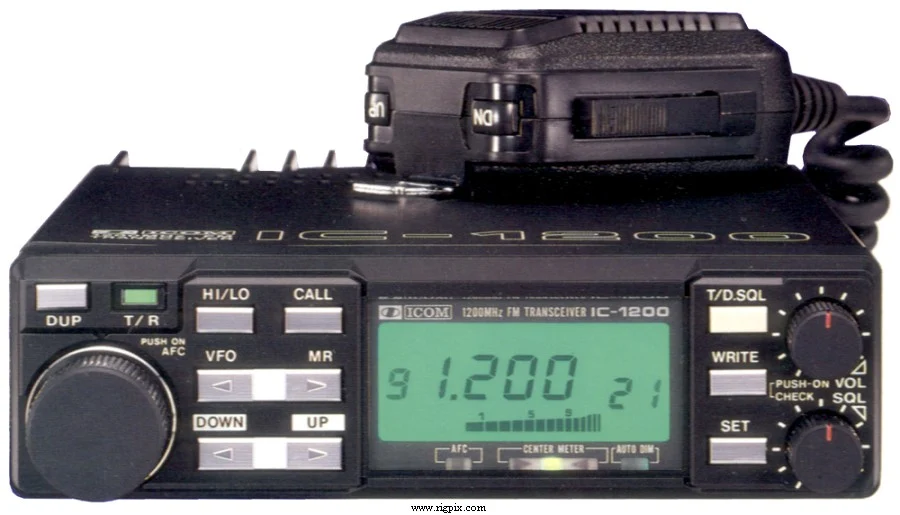

IC-1200A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | США TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 10 / 20 кГц |
| Стабильность частоты | ±? ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режим работы | FM |
| Количество каналов / управление памятью | 21 регулярный 1 вызов RAM хранение с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±12 МГц по умолчанию (программируемый) |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 600–900 мА; При передаче: 2.5–5.5 А |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа (на гибком кабеле) |
| Габариты (Ш*В*Г) | 140*40*196 мм (5.51*1.58*7.72") |
| Вес | 1.5 кг (3.31 фунта) |
| Прочие особенности | Кодер CTCSS/PL. Система автоматической подстройки частоты. Автоматическое затемнение экрана. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с тройным преобразованием 1-е ПЧ: 136.6 МГц 2-я ПЧ: 17.2 МГц 3-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.22 мкВ (уровень SINAD 12 дБ) |
| Избирательность | 15 кГц (-6 дБ); 30 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при искажении 10%; 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая-низкая: 23 см: 10 Вт – 1 Вт |
|---|---|
| 23 см | 10 Вт |
| Модуляционная система | Частотная модуляция с переменной реактивностью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссия побочных продуктов | Лучше чем -50 дБ при выходной мощности 10 Вт |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок типа кольца, на гибком кабеле) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-1988 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| HM-12 HM-14 HM-15 HM-16 HS-15 HS-15SB OPC-102 PS-45 SM-8 SM-10 SP-7 SP-8 SP-10 UT-28 UT-29 | Ручной микрофон с кнопками вверх-вниз Ручной микрофон с кнопками вверх-вниз и DTMF-панелью Ручной микрофон с кнопками вверх-вниз и вызовом тона частотой 1750 Гц Микрофон-громкоговоритель Гибкий мобильный микрофон Блок переключателей для HS-15 Кабель питания постоянного тока для PS-45 Источник питания переменного тока 13.8 В постоянного тока, 8 А Микрофон-столовый с двумя линиями выходов Микрофон-столовый со сжатием и эквалайзером Внешний громкоговоритель Внешний громкоговоритель Внешний громкоговоритель Устройство связи цифровых систем Скважинный тональный селектор (кодер/декодер CTCSS/PL) |
