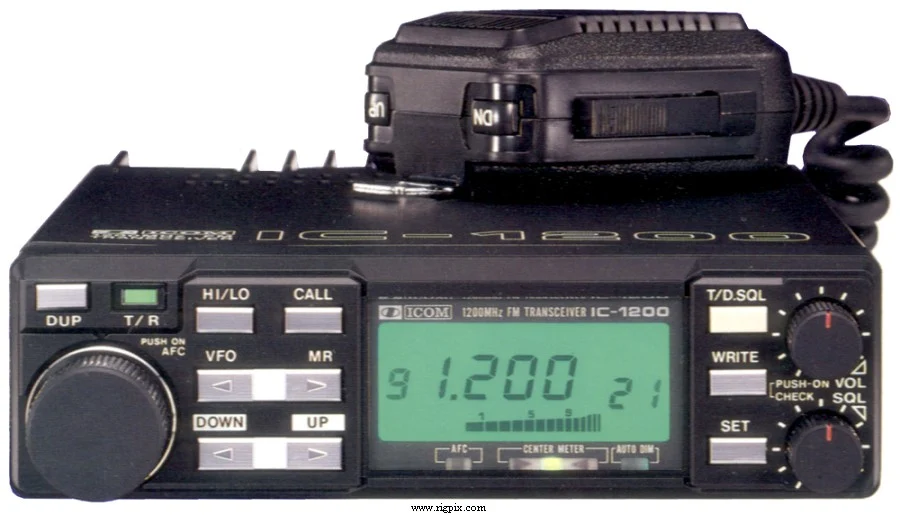

IC-1200E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик UHF |
|---|---|
| Диапазон частот | Европа TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 12.5 / 25 кГц |
| Стабильность частоты | ±? ppm @ -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Каналы / управление памятью | 21 регулярный 1 вызов ОЗУ хранения с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | ±35 МГц по умолчанию (Программируемый) |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 600–900 мАТХ: 2.5–5.5 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо (На кабеле пигтейл) |
| Габариты (Ш*В*Г) | 140*40*196 мм (5.51*1.58*7.72") |
| Вес | 1.5 Кг (3.31 фунта) |
| Другие особенности | АФЧ. Автоматическая затемнённость. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 136.6 МГц 2-е ПЧ: 17.2 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.22 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокаяНизкая 23 см: 10 Вт1 Вт |
|---|---|
| 23 см | 10 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ @ 10 Вт |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Металлический замок кольца соединитель, на кабеле пигтейл) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-1988 гг. (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| HM-12 HM-14 HM-15 HM-16 HS-15 HS-15SB OPC-102 PS-45 SM-8 SM-10 SP-7 SP-8 SP-10 UT-28 UT-29 | Ручной микрофон с кнопками вверх-вниз Ручной микрофон с кнопками вверх-вниз и набором DTMF Ручной микрофон с кнопками вверх-вниз и вызовом тона 1750 Гц Микрофон-громкоговоритель Гибкий мобильный микрофон Блок переключателей для HS-15 Кабель питания постоянного тока для PS-45 Источник питания переменного тока. 13.8 В постоянного тока, 8 А Столовый микрофон с двумя выходами линии Столовый микрофон со сжатием и эквалайзером Внешний громкоговоритель Внешний громкоговоритель Внешний громкоговоритель Устройство DCS Блок тонального шумоподавления (CTCSS/PL кодер-декодер) |
