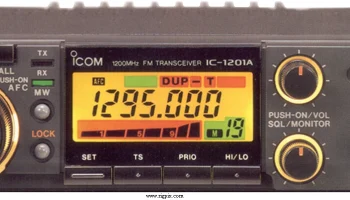

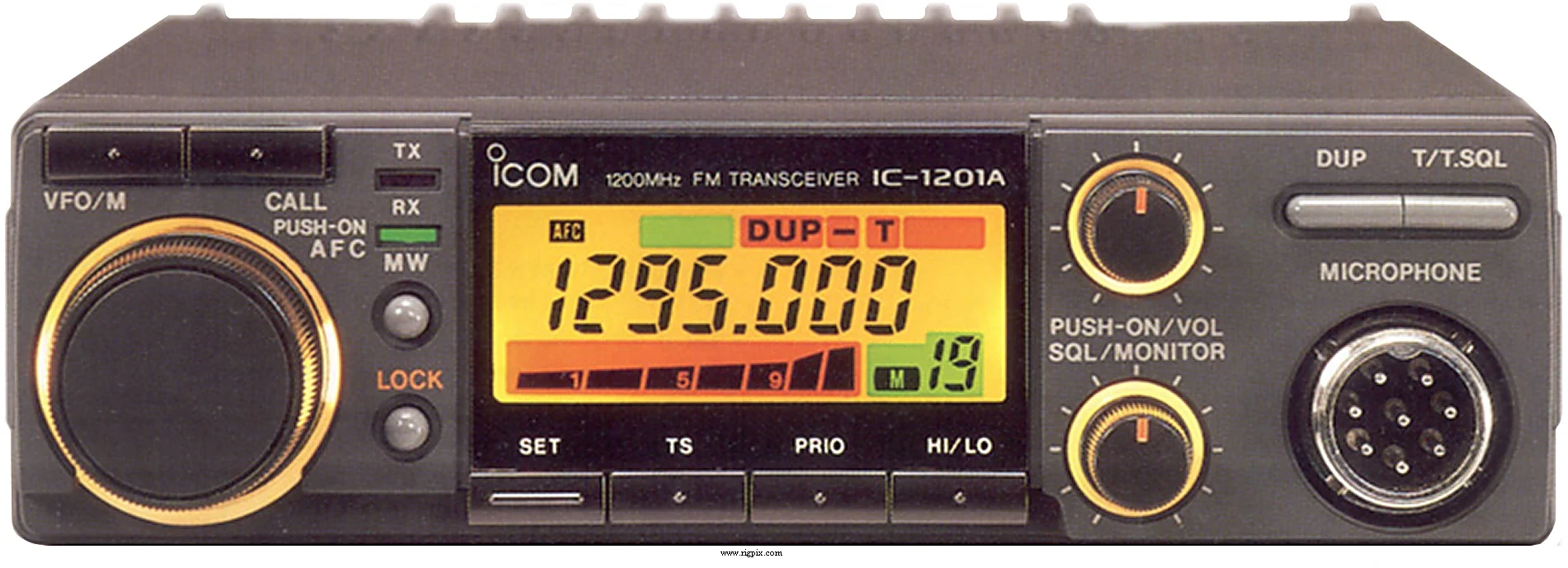

IC-1201A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик UHF |
|---|---|
| Диапазон частот | США TX: 1240-1300 МГц RX: 1240-1300 МГц |
| Шаг перестройки | 10 / 20 кГц |
| Стабильность частоты | ±10 ppm @ от -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Каналы / управление памятью | 20 регулярных 1 вызов 1 сканирование краевая пара Приоритетный контроль памяти с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В постоянного тока ±15% (На выводе пигтейла) |
| Ток потребления / мощность | Прием: 0.8–1.2 А Передача: 3–6 А |
| Импеданс антенны / разъем | 50 Ом / разъем N (На выводе пигтейла) |
| Габариты (Ш*В*Г) | 140*40*200 мм (5.51*1.58*7.87") |
| Вес | 1.5 кг (3.31 фунта) |
| Прочие особенности | Кодер CTCSS/PL. Система автоматической подстройки частоты. РИТ/VXO. Диммер. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 136.6 МГц 2-е ПЧ: 17.2 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.22 мкВ (12 дБ SINAD) |
| Избирательность | — |
| Изоляция от изображения сигнала | — |
| Выходная мощность звуковой частоты / громкоговоритель | 2.4 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая низкая 23 см: 10 Вт 1 Вт |
|---|---|
| 23 см | 10 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ @ 10 Вт |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-199x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| AH-1200 AHB-1200 HM-12 HM-14 HM-15 HM-16 HM-17 HS-15 HS-15SB OPC-102 PS-45 SM-8 SM-10 SP-7 SP-8 SP-10 UT-40 | Антенна для автомобиля Крепление на раме автомобиля Микрофон ручной С кнопками вверх-вниз Микрофон ручной с кнопками вверх-вниз и набором DTMF Микрофон ручной с кнопками вверх-вниз и вызовом тона 1750 Гц Громкоговоритель-микрофон Громкоговоритель-микрофон с тоном вызова 1750 Гц Гибкий автомобильный микрофон Блок переключателей для HS-15 Кабель питания постоянного тока для PS-45 Источник питания переменного тока. 13.8 В постоянного тока, 8 А Десктопный микрофон с двумя выходами линии Десктопный микрофон с компрессором и эквалайзером Внешний громкоговоритель Внешний громкоговоритель Внешний громкоговоритель Устройство блокировки тона (кодер/декодер CTCSS/PL) |
