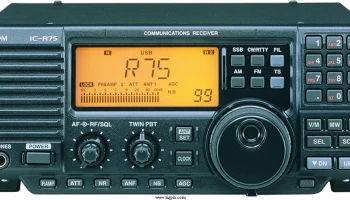

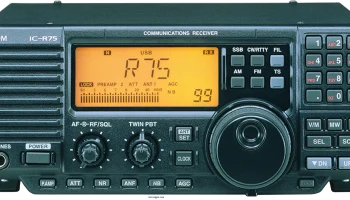

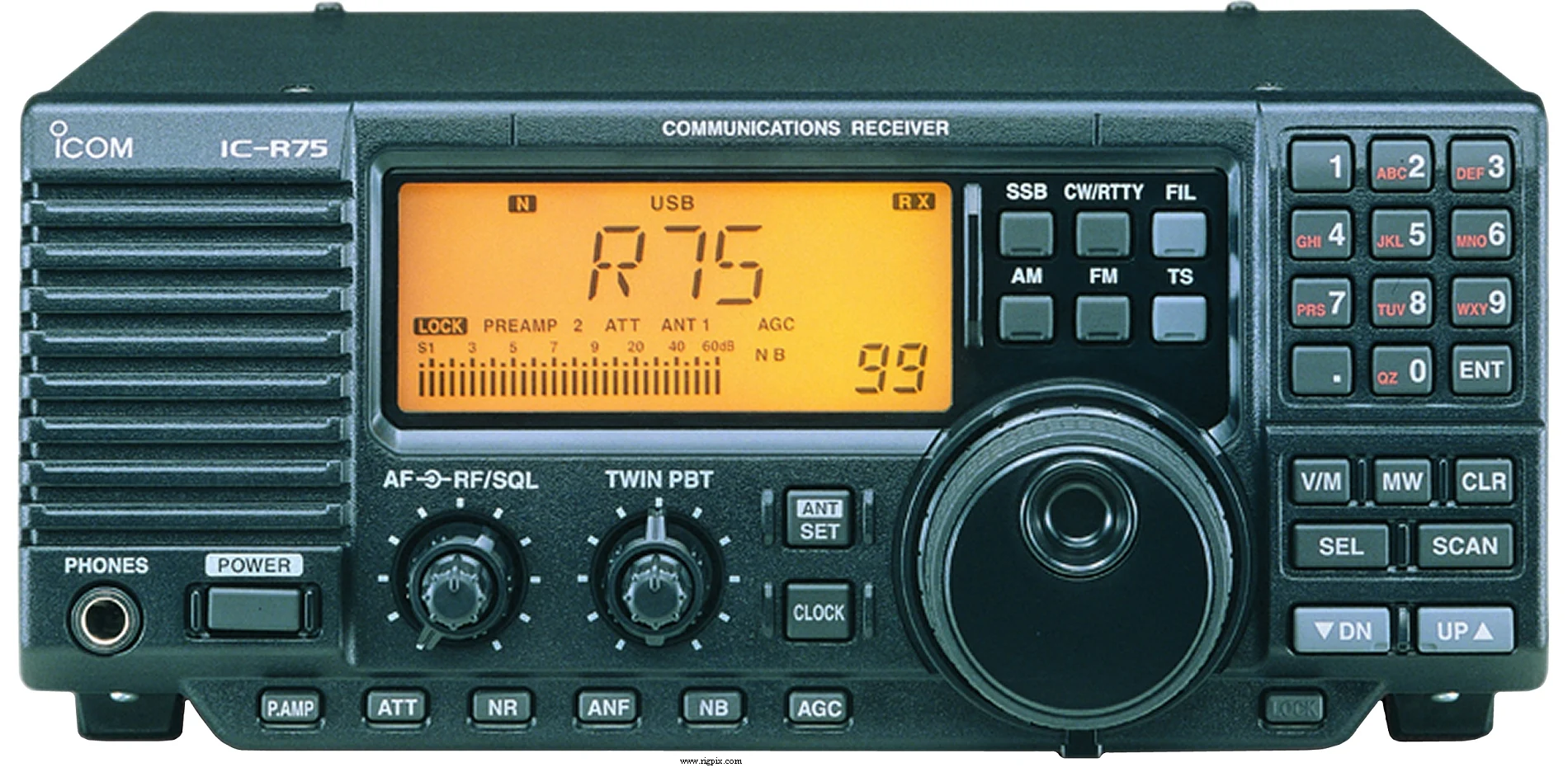

IC-R75
Источник:
ОБЩИЕ
| Тип | HF/VHF приёмник |
|---|---|
| Диапазон частот | 0.03-60 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц1 / 5 / 6.25 / 9 / 10 / 12.5 / 20 / 25 / 100 кГц |
| Стабильность частоты | Менее ±7 ppm при включении Менее ±1 ppm через 60 минут при +25°C (+77°F) |
| Режимы работы | АМ / Синхро-АМ / FM / SSB / CW / RTTY (Примечание! Синхро-АМ удалён в новой версии из-за проблем с доступностью компонентов) |
| Количество каналов / управление памятью | 99 регулярных 2 сканируемых края |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | 0.9-1.1 А |

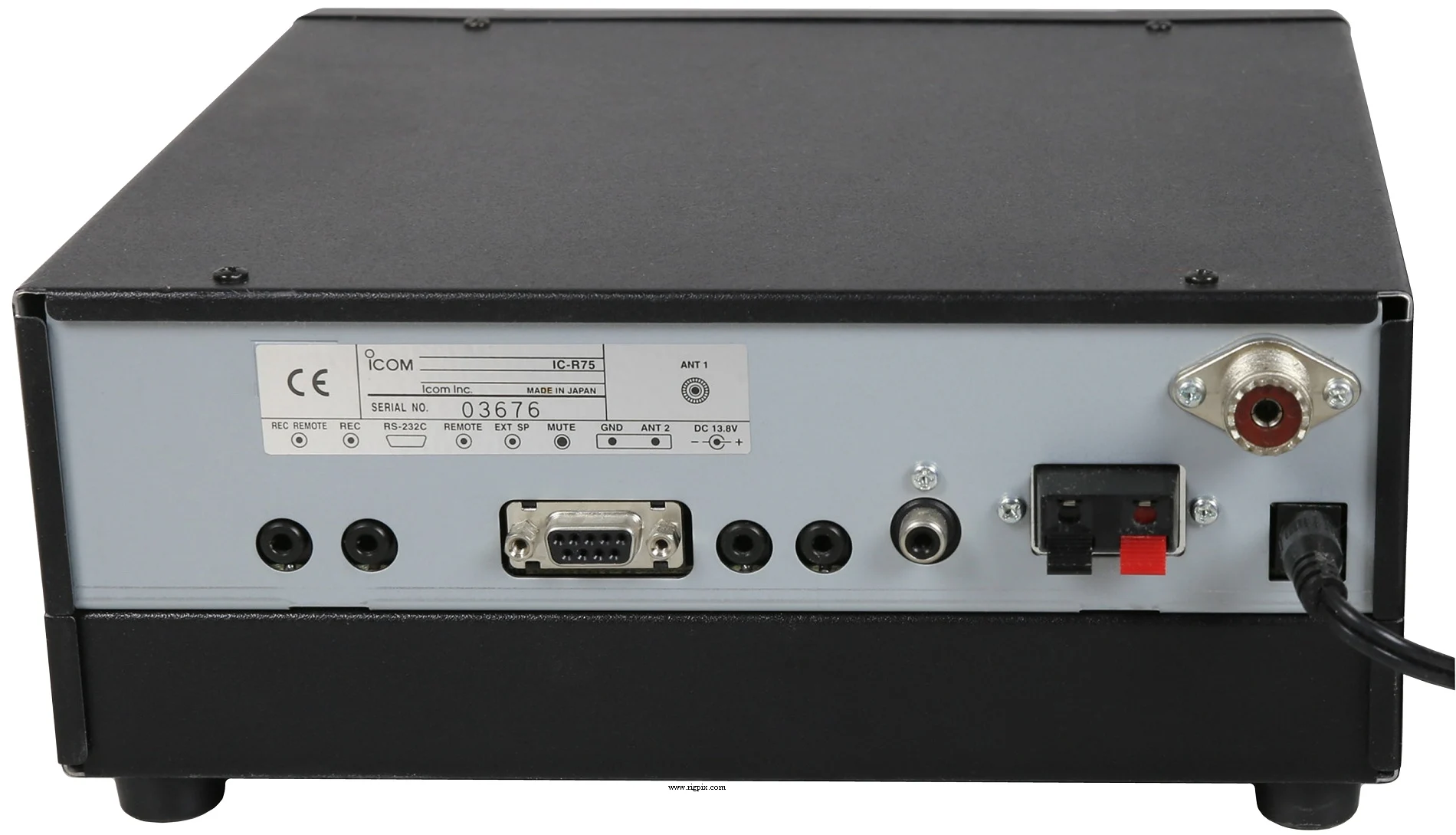

| Импеданс антенны / разъём | 50 Ом / SO-239Hi-Z / пружинные клеммы |
| Габариты (Ш*В*Г) | 241*94*229 мм (9.49*3.7*9.02") |
| Вес | 3 кг (6.61 фунта) |
| Прочие особенности | Интерфейс RS-232C. CI-V. Часы и таймер. DSP является стандартом в более новых версиях, но опцией в старых версиях. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: ~69.01 МГц 2-е ПЧ: ~9.01 МГц 3-е ПЧ: 450-456 кГц |
|---|---|
| Чувствительность | АМ (10 дБ С/Ш) 0.1-1.8 МГц: 5.6 мкВ 1.8-30 МГц: 1.6 мкВ 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.22 мкВ 50-54 МГц: 0.2 мкВ SSB/CW/RTTY (10 дБ С/Ш) 0.1.8 МГц: 2 мкВ 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.13 мкВ |
| Уровень срабатывания шумоподавителя | FM: менее 0.32 мкВ (Порог) SSB/CW/RTTY: менее 5.6 мкВ (Порог) |
| Коэффициент шума | — |
| Избирательность | АМ 6 кГц (-6 дБ)20 кГц (-50 дБ) FM 12 кГц (-6 дБ)30 кГц (-40 дБ) SSB/CW/RTTY 2.1 (-6 дБ)4 кГц (-60 дБ) |
| Отношение сигнал/изображение | 70 дБ |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПРОЧЕЕ
| Произведено | Япония, 1999-20xx |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 2001 году: SEK 8700:- |
| CR-282 FL-52A FL-53A FL-96 FL-100 FL-101 FL-103 FL-222 FL-223 FL-232 FL-257 UT-102 UT-106 MB-5 MB-23 | Высокостабильный кварцевый модуль CW/RTTY узкая полоса пропускания (500 Гц @ 455 кГц ПЧ) Узкая полоса CW (250 Гц @ 455 кГц ПЧ) Широкая полоса SSB (2.8 кГц @ 455 кГц ПЧ) Узкая полоса CW/RTTY (500 Гц @ 9 МГц ПЧ) Узкая полоса CW (250 Гц @ 9 МГц ПЧ) Широкая полоса SSB (2.8 кГц @ 9 МГц ПЧ) Узкая полоса SSB (1.8 кГц @ 455 кГц ПЧ Узкая полоса SSB (1.9 кГц @ 9 МГц ПЧ) Узкая полоса CW/RTTY (350 Гц @ 9 МГц ПЧ) Широкая полоса SSB (2.8 кГц @ 455 кГц ПЧ) Голосовой синтезатор DSP (Опция на ранних версиях) Кронштейн для монтажа в автомобиле Рукоятка для переноски |
