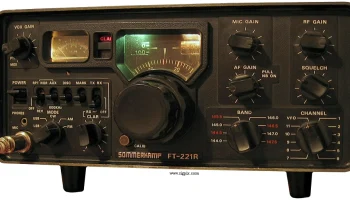

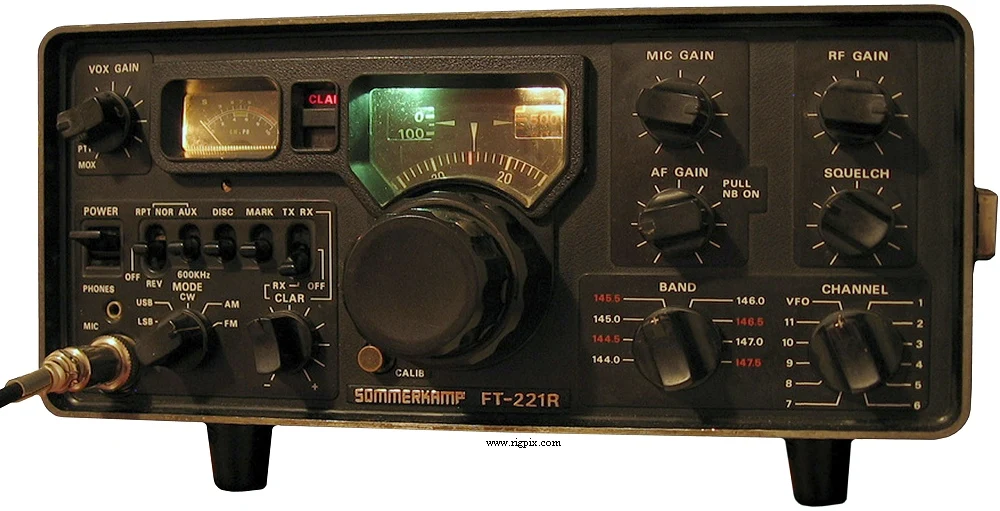

FT-221R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-148 МГц RX: 144-148 МГц (Восемь сегментов по 500 кГц) |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 11 опциональных каналов под управлением кварца |
| Смещение / сдвиг репитера | ±600 кГц (с возможностью сдвига до 1 МГц при использовании опции кварца) |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В ACили 12-14.5 В DC |
| Ток потребления / мощность | При приёме: 0.6 А (30 ВА)Максимальная выходная мощность передатчика: 3 А (90 ВА) при выходной мощности 10 Вт |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*295 мм (11*4.9*11.6") |
| Вес | 8.5 Кг (18.7 фунта) |
| Прочие особенности | Примечание. VOX. Генератор тона импульса (регулируемый от 1500 до 2000 Гц). Генерирует маркер на частоте 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием (АМ/ССБ/СВ) Промежуточная частота: 10.7 МГцДвухканальный супергетеродин (FM) Первое преобразование: 10.7 МГц Второе преобразование: 455 кГц |
|---|---|
| Чувствительность | АМ: 1.0 мкВ (отношение сигнал-шум 10 дБ) FM: 0.75 мкВ (коэффициент качества 20 дБ) СSB/CW: 0.5 мкВ (отношение сигнал-шум 10 дБ) |
| Избирательность | АМ/ССБ/СВ 2.4 кГц (-6 дБ)4.1 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / импеданс 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, импеданс 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | АМ: 2.5 Вт FM: 14 Вт ССБ (ППЭ): 12 Вт CW: 14 Вт |
|---|---|
| АМ | 2.5 Вт |
| FM | 14 Вт |
ССБ (ППЭ)
| CW | 14 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1976-197x (Производство прекращено) |
|---|---|
| Дополнительная информация | — |
| - | - |
