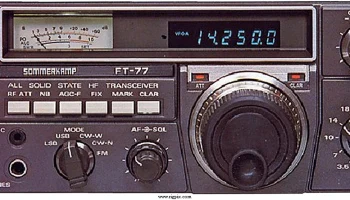

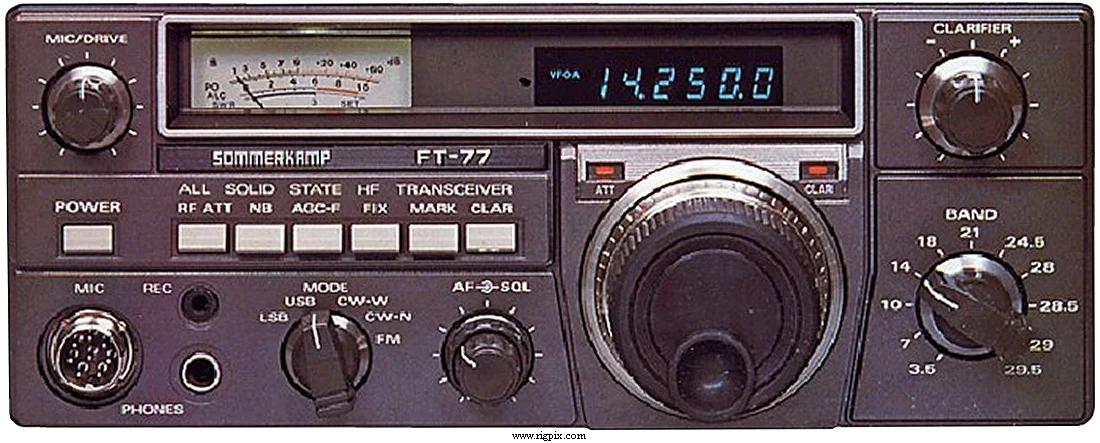

FT-77
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Frequency range | TX: 10-80 м + WARC RX: 10-80 м + WARC |
| Tuning steps | Аналоговый / непрерывный |
| Frequency stability | Менее 300 Гц дрейф за первые 30 минут после прогрева в течение 10 минут Менее 100 Гц каждые 30 минут далее |
| Mode | SSB / CW (FM опция) |
| Channels / memory management | 1 дополнительный управляемый XTAL |
| Repeater shift / offset | — |
| Power supply | 13.8 В постоянного тока |
| Current drain / power consumption | RX: Макс. 1 А TX: Макс. 20 А |
| Antenna impedance / connector | 50 Ом / SO-239 |
| Dimensions (W*H*D) | 240*95*300 мм (9.45*3.74*11.81") |
| Weight | 6 кг (13.2 фунта) |
| Other features | — |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Одноканальный супергетеродин (SSB/CW) IF: 8.9875 МГц Супергетеродин с двойным преобразованием (FM опция) 1-е IF: 8.9875 МГц 2-е IF: 455 кГц |
|---|---|
| Sensitivity | SSB/CW: 0.3 мкВ (10 дБ S+N/N) CW-N: 0.15 мкВ (10 дБ S+N/N), при наличии дополнительной опции CW-фильтра FM: 0.7 мкВ (12 дБ SINAD), при наличии дополнительной FM-опции |
| Selectivity | SSB/CW 2.4 кГц (-6 дБ)5 кГц (-60 дБ) CW-N (с дополнительным CW-фильтром) 600 Гц (-6 дБ)1.3 кГц (-60 дБ) FM (с дополнительной FM-опцией) 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Image rejection | 70 дБ |
| AF output power / speaker | 3 Вт при искажении 10% / 4 Ом |
| External speaker connector | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Максимальная мощность FM:50 Вт (с дополнительной FM-опцией) SSB (PEP):100 Вт CW:100 Вт ЗАМЕТЬТЕ: выходная мощность SSB/CW немного меньше на 10 м |
|---|---|
| FM | 50 Вт (с дополнительной FM-опцией) |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Modulation system | — |
| Max FM deviation (Factory set) | ±5 кГц (с дополнительной FM-опцией) |
| Spurious emissions | Лучше чем -40 дБ |
| Microphone impedance / connector | 500-600 Ом / 8-контактное (металлический замок соединительный разъем) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Additional info | — |
| - | - |
