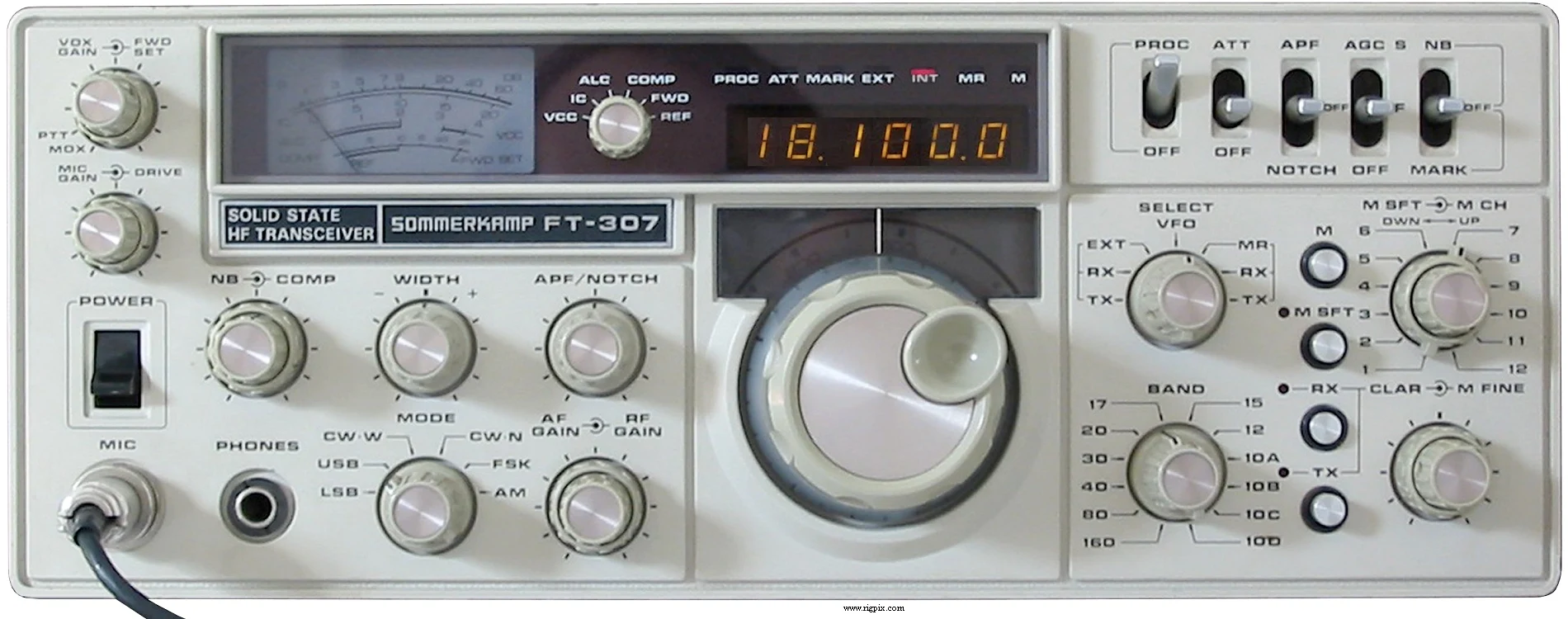

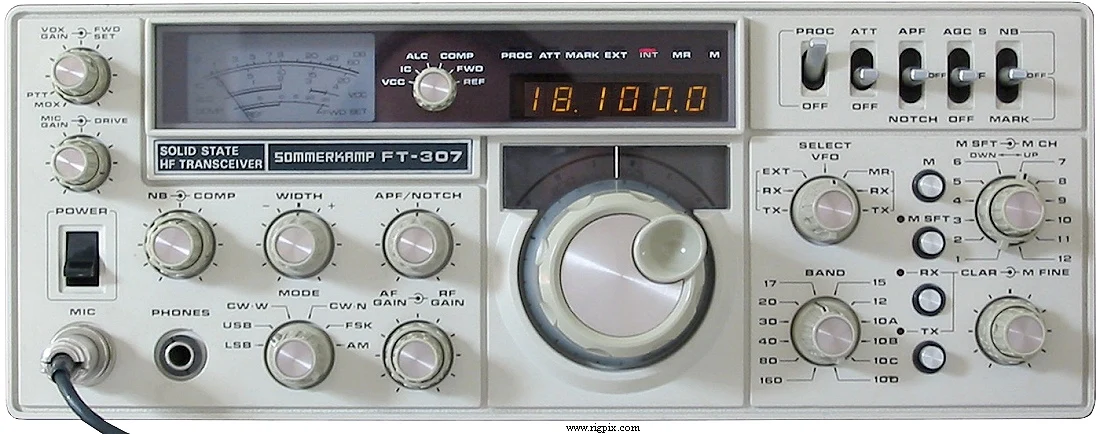

FT-307
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 10-160 м + WARC |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW / FSK |
| Каналы / управление памятью | — |
| Ретранслятор смещение / сдвиг | Нет |
| Источник питания | 13.8 В DC |
| Ток потребления / мощность | RX:? мA TX: Макс? А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 334*129*400 мм (13.2*15.1*15.8") |
| Вес | 12.5 Кг (27.6 фунта) |
| Другие особенности | VOX. NB. Звуковой пик и вырез. Калибратор кварца. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 8.98 МГц 2-е ПЧ: 10.75 МГц 3-е ПЧ: 8.98 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ SNR) SSB/CW/FSK: 0.25 мкВ (10 дБ SNR) |
| Избирательность | АМ (При наличии дополнительного фильтра АМ) 6 кГц (-6 дБ)12 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (При наличии дополнительного фильтра CW) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изображение подавление | — |
| Выходная мощность AF / громкоговорителя | 3 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ:? Вт SSB (ППЭ):? Вт CW/FSK:? Вт |
|---|---|
| АМ | — |
CW/FSK
| Модуляционная система | АМ: Низкий выходной каскадSSB: Балансный модулятор |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 19xx-19xx (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
