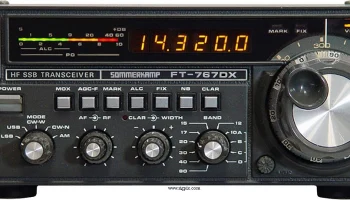

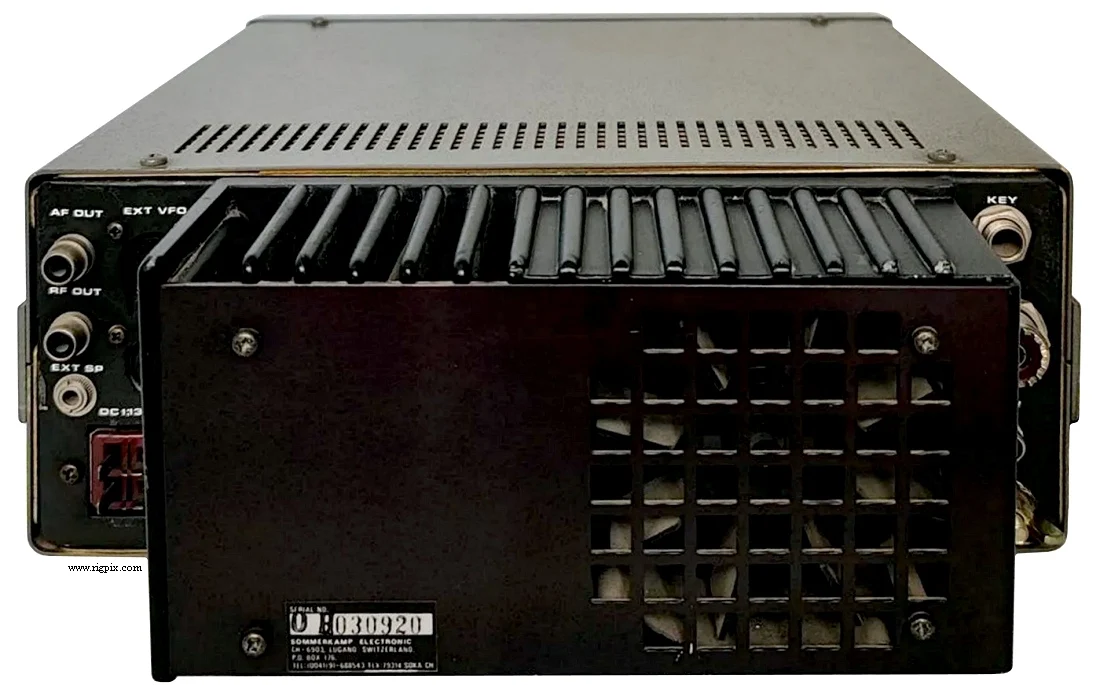

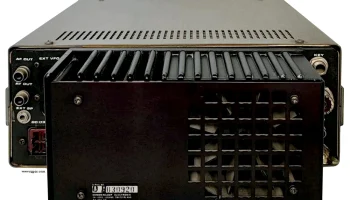

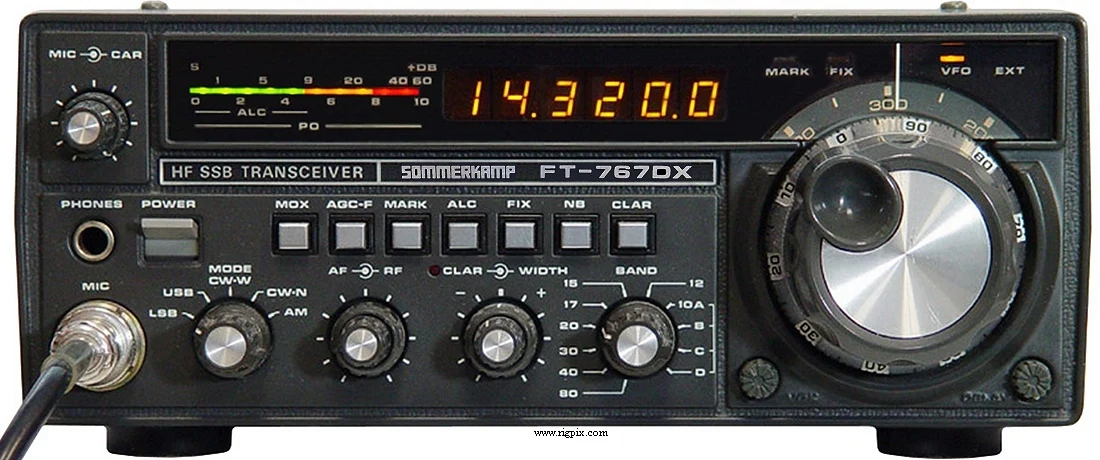

FT-767DX
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WARC в 11 диапазонах: 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 10.0-10.5 МГц (30 м) 14.0-14.5 МГц (20 м) 18.0-18.5 МГц (17 м) 21.0-21.5 МГц (15 м) 24.5-25.0 МГц (12 м) 28.0-28.5 МГц (10 м А) 28.5-29.0 МГц (10 м В) 29.0-29.5 МГц (10 м С) 29.5-30.0 МГц (10 м D) |
| Настройка шага | Аналоговая / непрерывная |
| Стабильность частоты | ± Менее 300 Гц дрейф за 30 минут после 10-минутного прогрева Менее 100 Гц дрейфа через 30 минут прогрева |
| Режим | АМ / SSB / CW |
| Каналы / управление памятью | — |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | 13.5 В постоянного тока (разъём Jones на 4 контакта) |
| Ток потребления / мощность | Приём: 1.5 А Передача: Макс 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 240*93*295 мм (9.45*3.66*11.61") |
| Вес | 6.5 Кг (14.33 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 8.99 МГц 2-е ПЧ: 10.76 МГц 3-е ПЧ: 8.99 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ SNR) SSB/CW: 0.25 мкВ (10 дБ SNR) |
| Избирательность | АМ 3.6 кГц (-6 дБ)6.8 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (с фильтром 600 Гц) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) CW (с фильтром 350 Гц) 350 Гц (-6 дБ)1.2 кГц (-60 дБ) (Непрерывно регулируемая полоса пропускания от 300 Гц до 2.4 кГц (SSB/CW) |
| Изоляция изображения | 60 дБ (80-12 м)50 дБ (10 м) |
| Выходная мощность AF / громкоговорителя | 3 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность: АМ: 40 Вт SSB (PEP): 100 Вт CW: 100 Вт |
|---|---|
| АМ | 40 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкоступенчатое модулированиеSSB: Балансный модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок-разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
