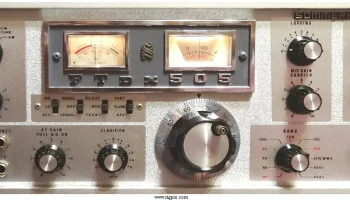

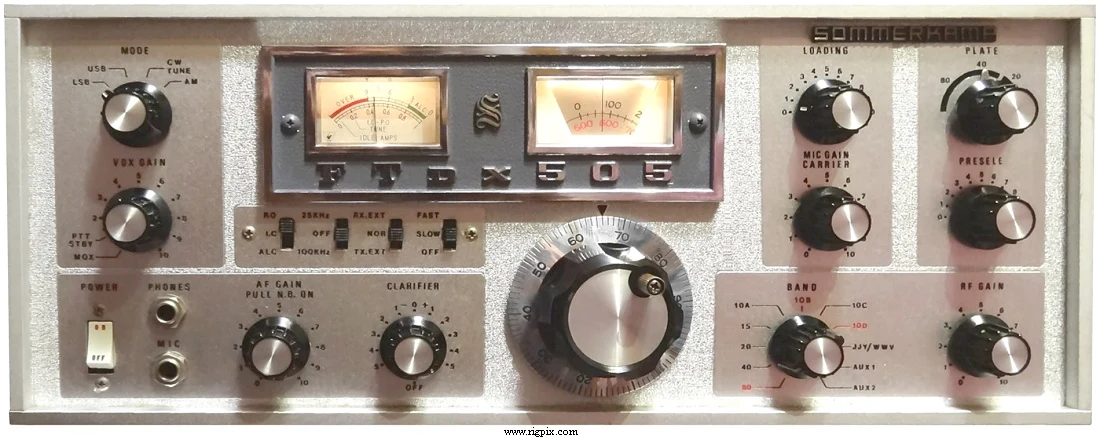

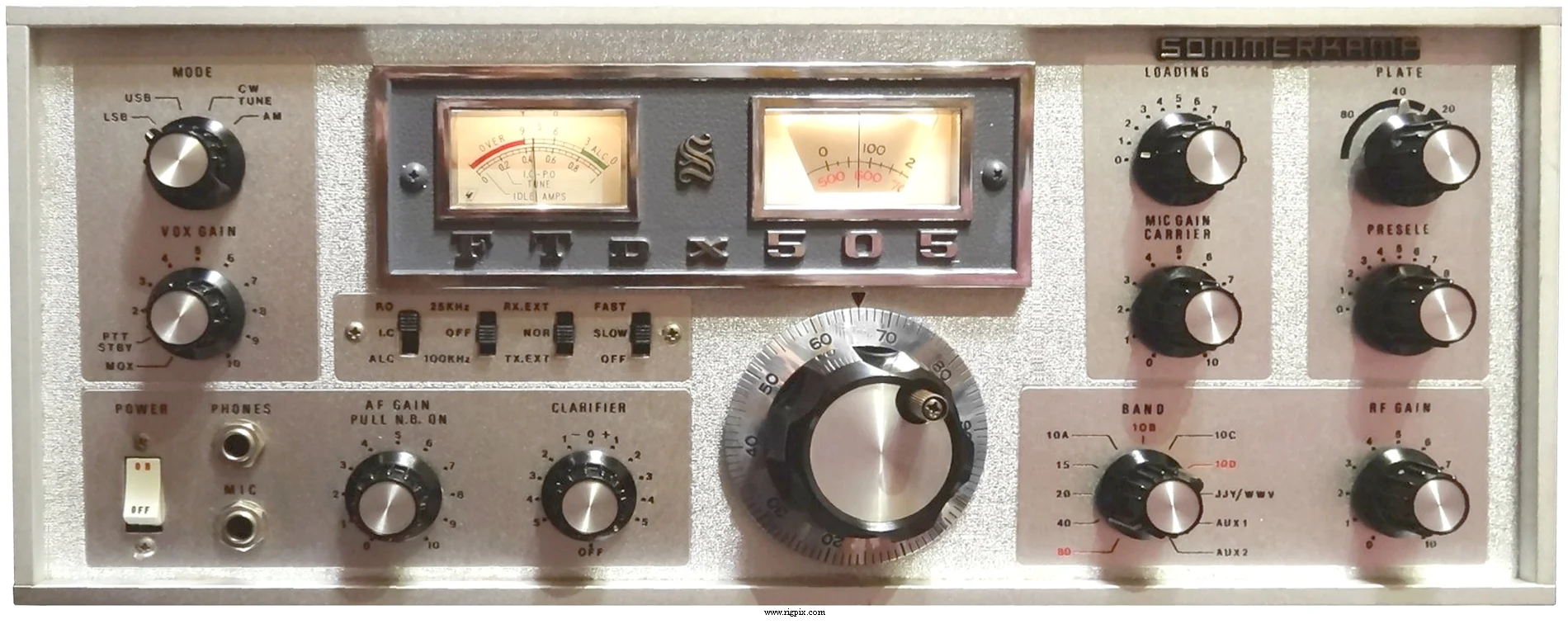

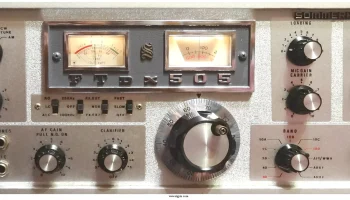

FTDX-505
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м 3.5-4.0 МГц 7.0-7.5 МГц 10.0-10.5 МГц (только приём WWV) 14.0-14.5 МГц 21.0-21.5 МГц 28.0-30.0 МГц (дополнительно два необязательных диапазона) |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | Нет |
| Репитерный сдвиг / смещение | Нет |
| Источник питания | От сети: 117 или 220 В переменного тока |
| Ток потребления / мощность | Приём:? Вт Передача: Макс.? Вт |
| Импеданс антенны / разъём | 50-120 Ом / SO-239 |
| Габариты (Ш*В*Г) | 400*159*349 мм (15.75*6.25*13.75") |
| Вес | 18.1 Кг (40 фунтов) |
| Прочие особенности | Калибратор 25 и 100 кГц. Примечание. VOX. Терминалы телефонного патча. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: ~5.77 МГц 2-е ПЧ: 3.18 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (20 дБ SNR) @ 14 МГц SSB |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) CW 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 1 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Максимальная мощность SSB (PEP):~250 Вт (вход 560 Вт PEP) CW:~250 Вт (вход 500 Вт) |
|---|
SSB (PEP)
| CW | ~250 Вт (вход 500 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | ? Ом / 3-контактный (телефонный штекер 1/4" ) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1971-1973 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FV-401 | Внешний генератор частоты VFO |
