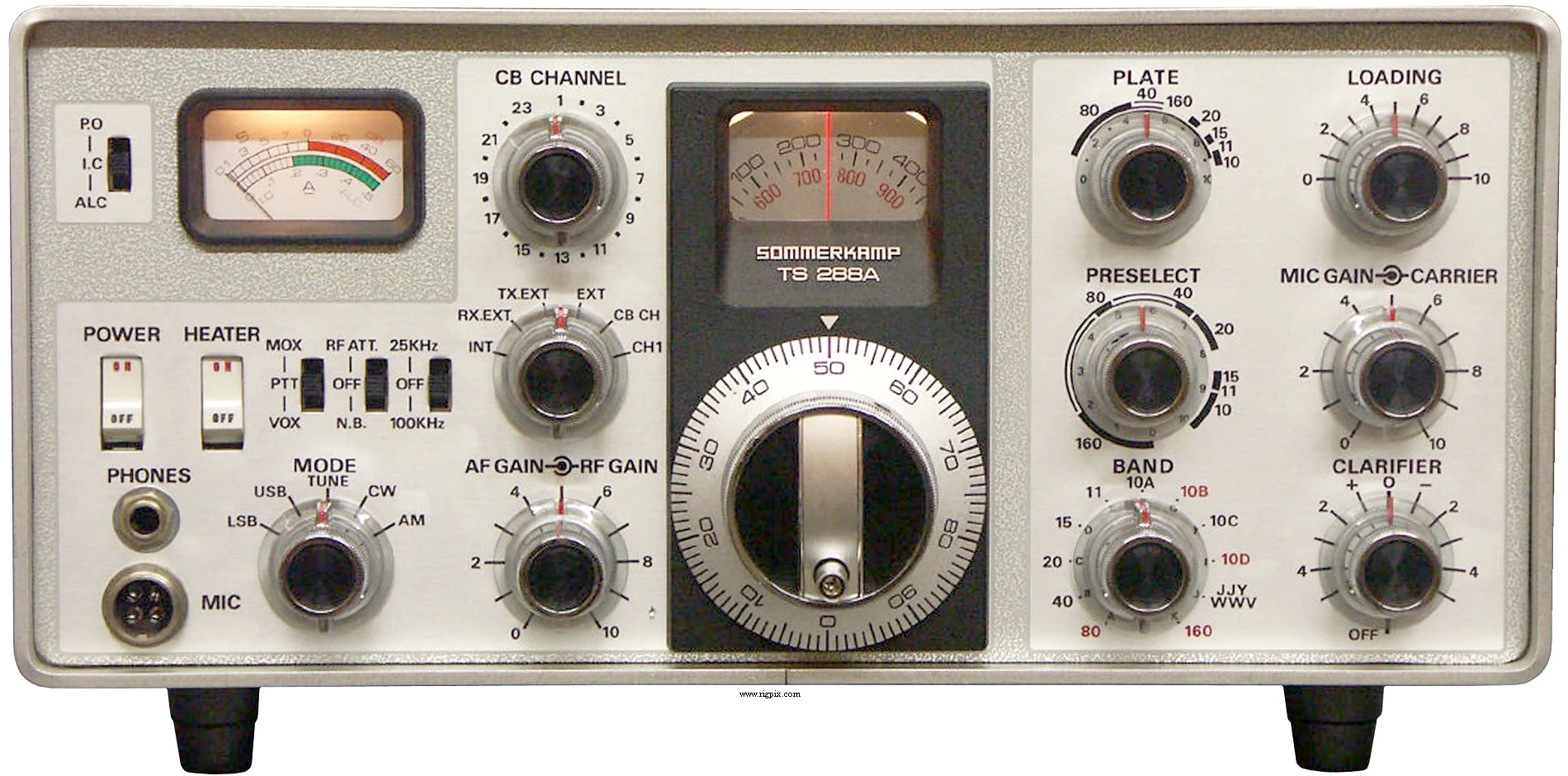

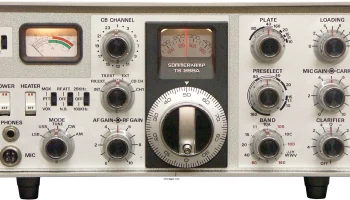

TS-288A/24CH
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м 26.965-27.255 МГц (опция 27.265-27.555 МГц) 10-10.5 МГц JJY/WWV (только приём) |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | 23 регулярных CB + 23 дополнительных XTAL управляемые |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | От сети или 13.8 В постоянного тока |
| Ток потребления / мощность | Приём: 0.5 А при 13.8 В DCПередача: Макс. 21 А при 13.8 В DC |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 340*153*285 мм (13.39*6.02*11.22") |
| Вес | 15 кг (33.07 фунта) |
| Другие особенности | Калибратор 25 / 100 кГц. VOX. Аттенюатор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Двойное преобразование супергетеродин |
|---|---|
| Чувствительность | АМ: 2 мкВ (10 дБ SNR) SSB/CW: 0.5 мкВ (10 дБ SNR) |
| Избирательность | АМ/SSB 2.4 кГц (-6 дБ)4.4 кГц (-60 дБ) CW (с опциональным узким фильтром) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изоляция от изображения сигнала | >50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | ? Вт при ?% искажений /? Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность АМ: ~40 Вт (вход 80 Вт) SSB (ППЭ): ~120 Вт (вход 260 Вт ППЭ) CW: ~100 Вт (вход 180 Вт)! Примечание! Мощность передачи немного ниже на 10 м |
|---|---|
| АМ | ~40 Вт (вход 80 Вт) |
SSB (ППЭ)
| CW | ~100 Вт (вход 180 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | ? Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1972-1974 (вышедший из производства) |
|---|---|
| Дополнительная информация | Этот комплект использует общую схему FT-277 и FT-101 |
| - | - |
