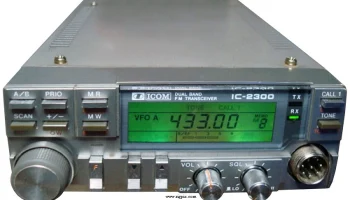

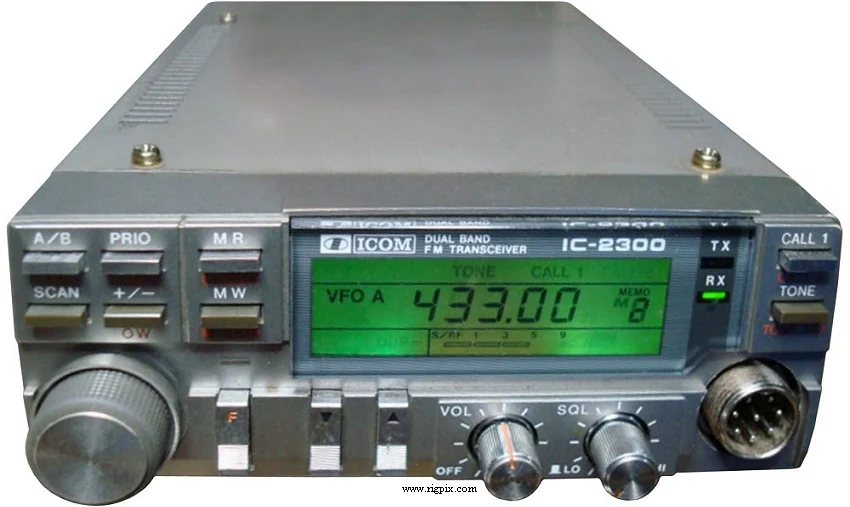

IC-2300D
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Японский рынокTX: 144-146 / 430-440 МГцRX: 144-146 / 430-440 МГц |
| Шаг перестройки | 10 / 20 кГц |
| Стабильность частоты | ±10 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Количество каналов / управление памятью | 10 регулярных 2 вызова |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 500–650 мАТХ: 3.5–7.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*50*218 мм (5.51*1.97*8.58") |
| Вес | 1.9 кг (4.19 фунта) |
| Другие особенности | Кодер CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.875 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | -14 дБу (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.7 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая низкая 2 м: 25 Вт 5 Вт 70 см: 25 Вт 5 Вт |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (прекращено производство) |
|---|---|
| Дополнительная информация | Предоставлен стандартный микрофон HM12. На задней панели радиостанции указывался только обозначенный символ «D». |
| HM-12 HM-14 HM-15 HS-15 HS-15SB OPC-102 PS-45 SM-8 SP-10 UT-23 | Ручной микрофон с кнопками вверх-вниз Ручной микрофон с кнопками вверх-вниз и DTMF-панелью Ручной микрофон с кнопками вверх-вниз и кнопкой для генерации тона 1750 Гц Гибкий мобильный микрофон Блок переключателя PTT Кабель питания переменного тока. Максимальный ток 10 А (для подключения к PS-45) Источник питания переменного тока. 13.8 В постоянного тока, 8 А Электретный настольный микрофон Внешний громкоговоритель Синтезатор речи |
