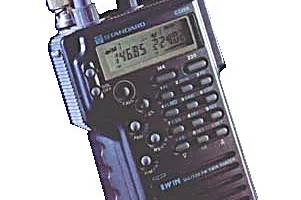

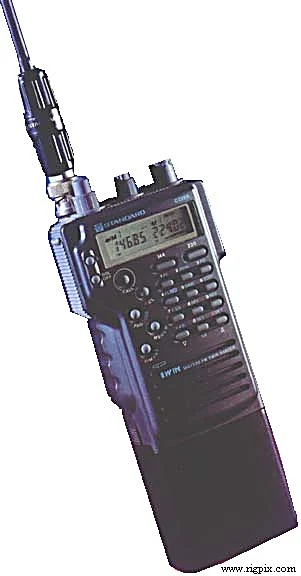

C-228A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер диапазона VHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 220-225 МГц (1.25 м) RX: 130-175 / 200-245 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Каналы / управление памятью | 20 регулярных (10 на каждую полосу). Расширяемые до 40 с некоторыми ограничениями 1 вызов RAM хранения с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | 2 м: ±0-39.995 МГц (по умолчанию ±600 кГц)1.25 м: ±0-39.995 МГц (по умолчанию ±1.6 МГц) |
| Источник питания | 6-12 В постоянного тока (в зависимости от аккумуляторного блока)или 6-16 В постоянного тока внешний (разъём барреля, центр отрицательный) |
| Ток потребления / мощность | RX: 36-70 мА (с подавителем шума)TX: 0.48-1.2 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 67*159*35 мм (2.6*6.25*1.4") |
| Вес | 479 г (16.9 унций), включая антенну и CNB151 |
| Другие особенности | Ретранслятор кроссбэнд. DTMF. Подсветка дисплея. Клонирование памяти через DTMF. Поиск тона (требуется дополнительный CTN520). Двойной приём. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.8 МГц (2 м) — 23.05 МГц (1.25 м) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | — |
| Изображение подавления | — |
| Выходная мощность ЗЧ / громкоговоритель | 200 мВт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:2.8-5 Вт2.5 Вт350 мВт 1.25 м:2.5-5 Вт2.5 Вт350 мВт Мощный режим передачи зависит от напряжения / аккумуляторного блока. |
|---|---|
| 2 м | 2.8-5 Вт |
| 1.25 м | 2.5-5 Вт |
| Модуляционная система | Реактивное сопротивление |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурри эмиссии | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / ?-проводник |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1990-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CHP111 CLC520 CLC521 CMA111 CMP111 CNB150 CNB151 CNB152 CNB153 CSA160A CTN520 CWC150A | Наушники с микрофоном и кнопкой PTT Регулярная сумка для переноски. Для использования с CNB151 Большая сумка для переноски. Для использования с CNB152 или CNB153 Бracket автомобильный Микрофон-громкоговоритель Компактный никель-кадмиевый аккумуляторный блок. 7.2 В, 400 мАч Стандартный никель-кадмиевый аккумуляторный блок. 7.2 В, 700 мАч Высокомощный никель-кадмиевый аккумуляторный блок. 12 В, 600 мАч Длительный никель-кадмиевый аккумуляторный блок. 7.2 В, 1000 мАч Автоматический настольный быстрый зарядник. Подходит ко всем вышеуказанным аккумуляторным блокам Кодер/декодер CTCSS/PL Только для зарядки аккумуляторов напряжением 7.2 В |
