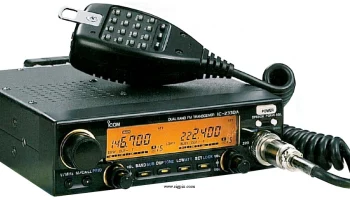

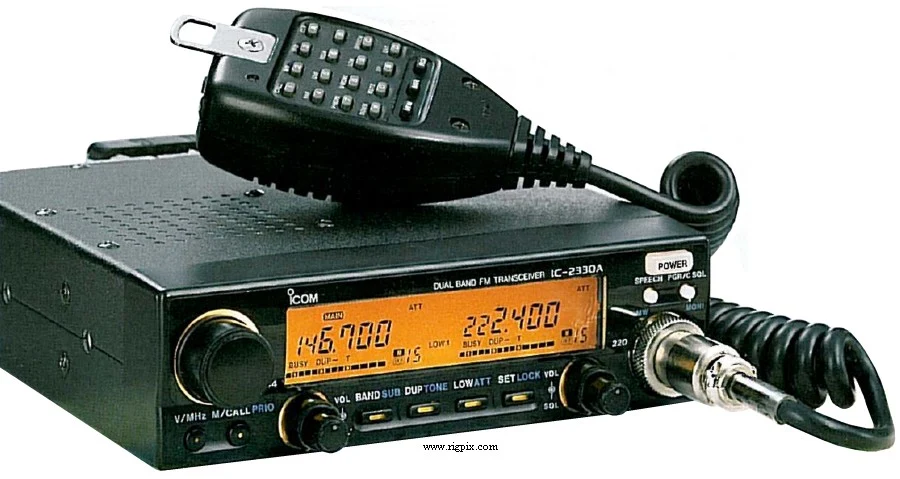

IC-2330A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 222-225 МГц RX: 136-174 / 222-225 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±10 ppm @ -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Количество каналов / управление памятью | 15 регулярных на полосу 1 вызов на полосу 1 сканирующий крайний пара на полосу Приоритетный контроль |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 1.2–1.8 А Передача: 4–10.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*40*165 мм (5.51*1.58*6.5") |
| Вес | 1.25 кг (2.76 фунта) |
| Другие особенности | Кодер CTCSS/PL. Диммер. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 17.2 МГц (145 МГц), 21.8 МГц (220 МГц) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая 2Низких 1 2 м:45 Вт10 Вт5 Вт 1.25 м:25 Вт10 Вт5 Вт |
|---|---|
| 2 м | 45 Вт |
| 1.25 м | 25 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1992-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| HM-56A HM-58 HS-15 HS-15SB IC-PS30 MB-27 MB-34 OPC-044B SM-6 SM-8 SM-20 SP-7 SP-10 SP-12 UT-55 UT-66 UT-67 | Ручной микрофон с кодером DTMF и вызовом тона частотой 1750 Гц Гибкий мобильный микрофон Блок переключателей для HS-15 Источник питания переменного тока. 13.8 В постоянного тока, 25 А Бracket для монтажа на автомобиле Соединительные пластины Кабель постоянного тока для автомобиля Микрофон настольный Микрофон настольный с двумя линиями выхода Микрофон настольный Внешний громкоговоритель Внешний громкоговоритель Внешний громкоговоритель Кодер/декодер DTMF Синтезатор речи Устройство блокировки по тональному шумоподавлению (кодер/декодер CTCSS/PL) |
