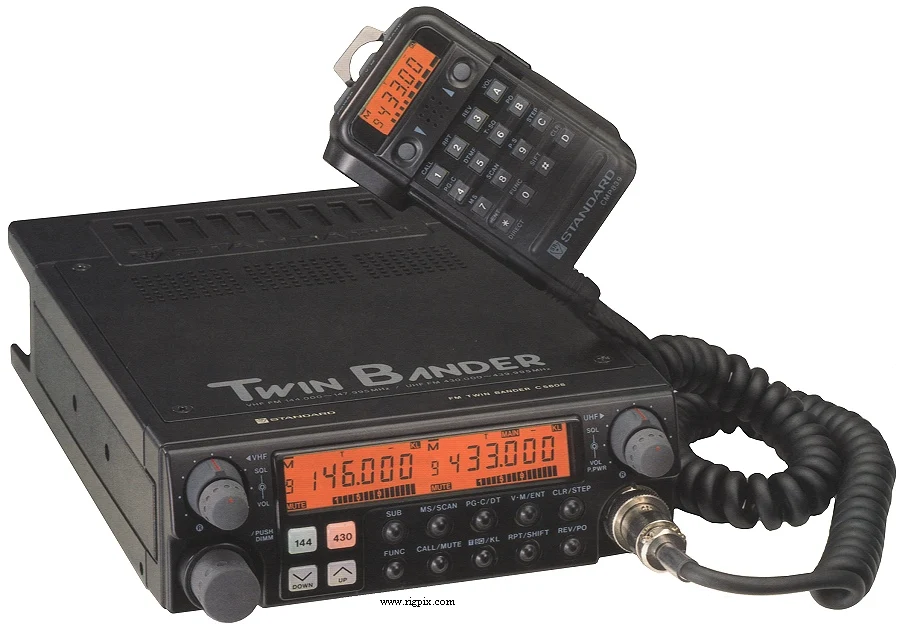

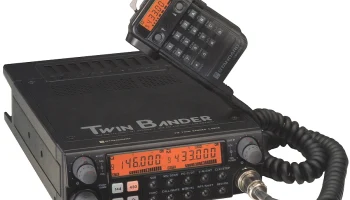

C-5608D
Источник:
ОБЩИЕ
| Type | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Frequency range | Европа и Азия TX: 144-146 / 430-440 МГц RX: 115-180 / 328-500 / 830-1000 МГц США TX: 144-148 / 438-450 МГц RX: 115-180 / 328-500 / 830-1000 МГц |
| Tuning steps | 5 / 10 / 12.5 / 20 / 25 / 50 кГц, 1 МГц |
| Frequency stability | ±? ppm |
| Mode | FM |
| Channels / memory management | 40 регулярных 1 вызов |
| Repeater shift / offset | ±0-9.99 МГц |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: 0.7-1.6 А ATX: 3-10.5 А |
| Antenna impedance / connector | 50 Ом / Два разъёма SO-239 на жгуте кабелей |
| Dimensions (W*H*D) | 150*50*210 мм (5.91*1.97*8.27") |
| Weight | 2 кг (4.41 фунта) |
| Other features | Отделяемая головка. Опции CTCSS/PL и DTMF. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-е промежуточное: 21.8 МГц (2 м), 23.05 МГц (70 см) 2-е промежуточное: 455 кГц |
|---|---|
| Sensitivity | 0.16 мкВ (12 дБ SINAD) |
| Selectivity | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Image rejection | — |
| AF output power / speaker | 3 Вт при 10%-й искажённости / 4 Ом |
| External speaker connector | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | ВысокийСреднийНизкий 2 м:50 Вт10 Вт3 Вт 70 см:40 Вт10 Вт3 Вт |
|---|---|
| 2 m | 50 Вт |
| 70 cm | 40 Вт |
| Modulation system | Реактивная модуляция |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный (металлический соединитель с защёлкой) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1991-199x (Выпуск прекращён) |
|---|---|
| Additional info | — |
| CAW560 CAW561 CAW562 CSK12 CTD5600 CTN5600 | Двухканальный микрофонный кабель Микрофонный удлинительный кабель, 2 метра Микрофонный удлинительный кабель, 4 метра Внешняя акустическая система Блок DTMF Устройство CTCSS/PL |
