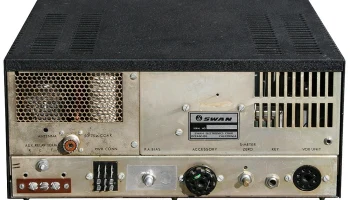

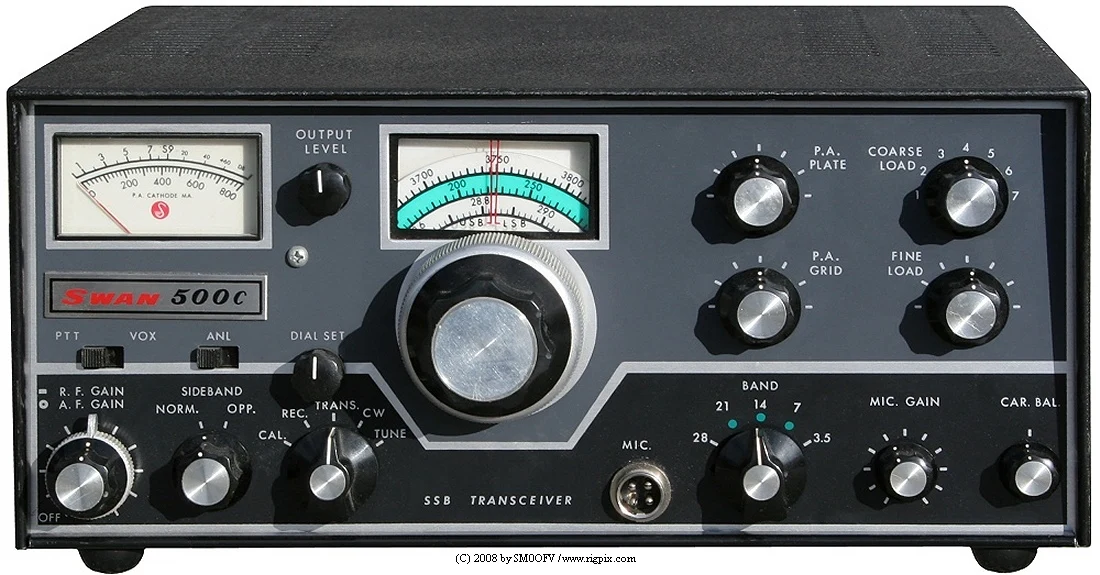

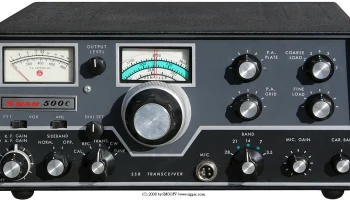

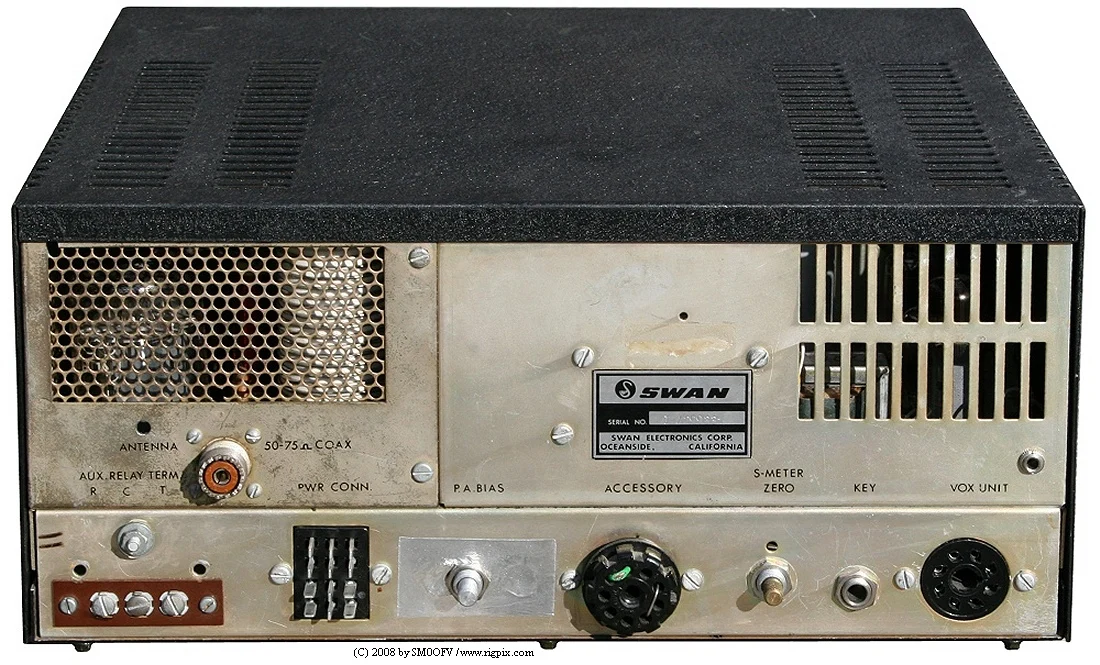

500C
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF передатчик-приемник |
|---|---|
| Диапазон частот | 80 м: 3.5-4 МГц; 40 м: 7-7.45 МГц; 20 м: 14-14.45 МГц; 15 м: 21-21.45 МГц; 10 м: 28-29.7 МГц |
| 80 м | 3.5-4 МГц |
| 40 м | 7-7.45 МГц |
| 20 м | 14-14.45 МГц |
| 15 м | 21-21.45 МГц |
| 10 м | 28-29.7 МГц |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | 10 управляемых кристаллами (внешний опциональный вариант) |
| Смещение / сдвиг репитера / смещение | Нет |
| Источник питания | Отдельный AC или блок питания 12 В DC 12.6 В AC/DC (нить накала) 12 В DC (реле) -110 В DC (смещение) 275 В DC 800 В DC |
| Ток потребления / мощность | 5.5 А @ 12.6 В AC/DC 250 мА @ 12 В DC 100 мА @ -110 В DC 150 мА @ 275 В DC Макс. 550 мА @ 800 В DC |
| Импеданс антенны / разъём | 50-75 Ом (сопротивление от 15 до 500 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 330*140*279 мм (13*5.5*11") |
| Вес | 7.82 Кг (17.25 фунта) |
| Другие особенности | ANL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой 5.5 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (соотношение сигнал-шум 10 дБ) |
| Избирательность | — |
| Изоляция от изображения сигнала | — |
| Выходная мощность AF / громкоговорителя | 4 Вт при ?%-й искажённости / 3.2 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: ~70 Вт (вход 125 Вт); SSB (PEP): ~250 Вт (вход 520 Вт PEP); CW: ~180 Вт (вход 360 Вт) |
|---|---|
| АМ | ~70 Вт (вход 125 Вт) |
SSB (PEP)
| CW | ~180 Вт (вход 360 Вт) |
|---|---|
| Система модуляции | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | Высокоомный / 3-контактный (разъём 1/4" jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 1968-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| 14-C 14-CP 14-117 14-230 117-X 117-XC 230-X 230-XC 508 510X VX-2 | Модуль преобразователя 12 В DC. Система отрицательного заземления Модуль преобразователя 12 В DC. Система положительного заземления Полностью комплектный источник питания 12 В DC. Состоит из 117-X и 14-C Полностью комплектный источник питания 12 В DC. Состоит из 230-X и 14-C Базовая AC-сеть питания. Источник питания 117 В AC Полностью укомплектованный источник питания AC 117 В в шкафу. Базовая AC-сеть питания. 117 В AC Полностью укомплектованный источник питания AC 230 В в шкафу. 230 В AC Внешний VFO Внешний кварцевый генератор (отключает внутренний VFO) Блок VOX Устройство голосовой активации (VOX) |
