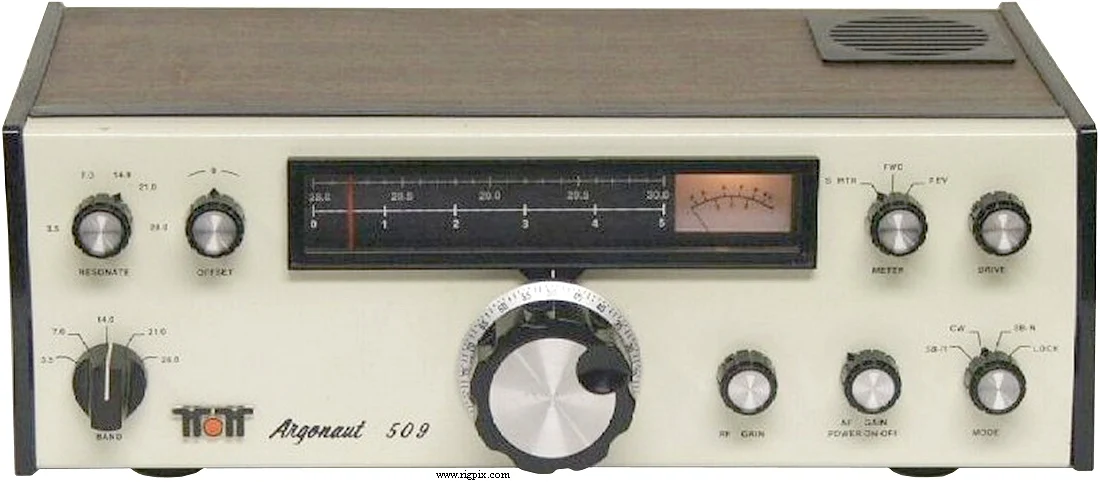

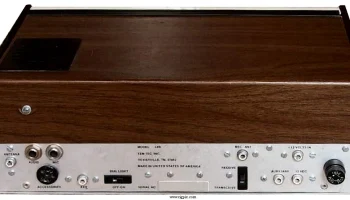

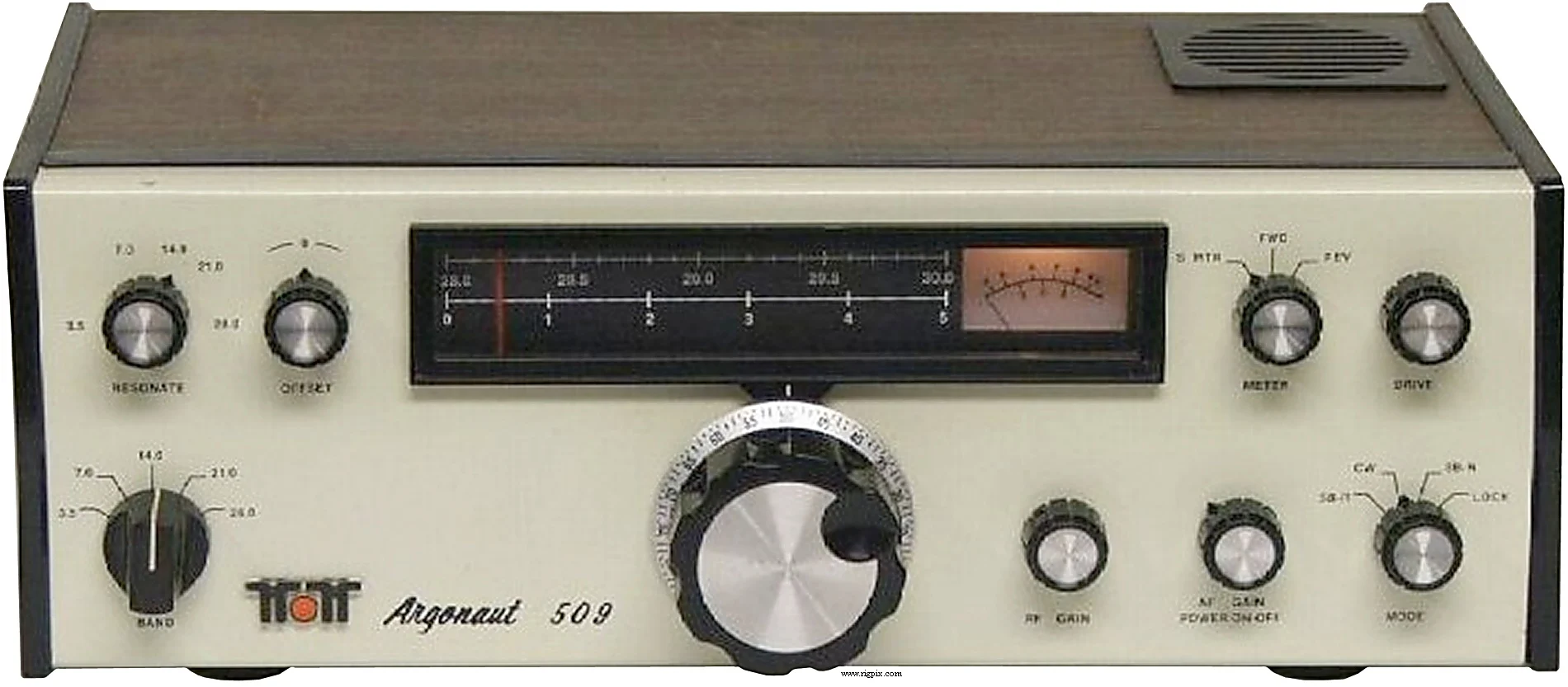

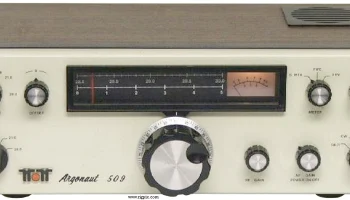

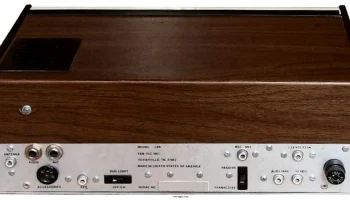

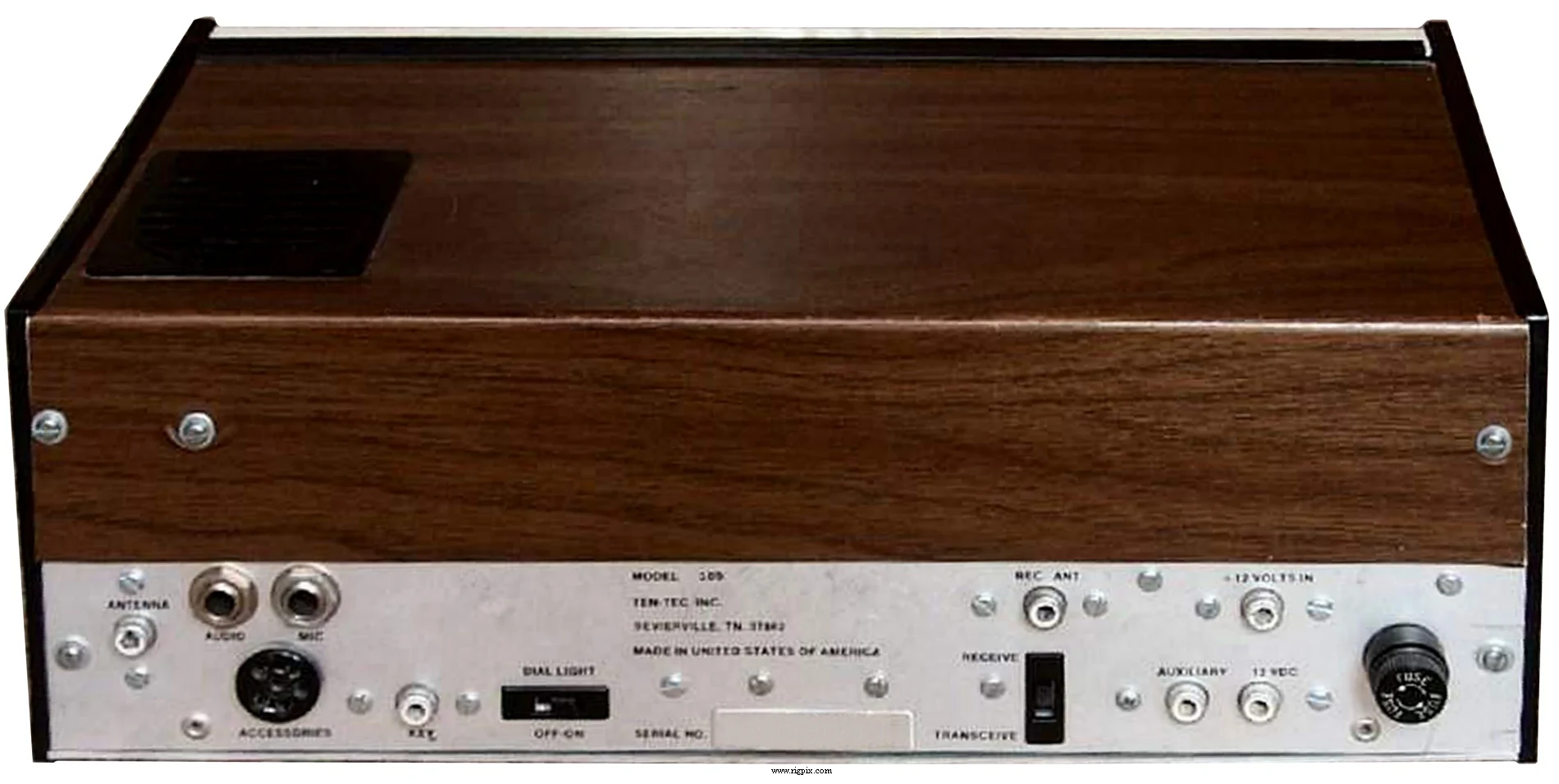

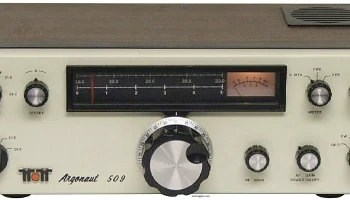

Argonaut
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 80 м: 3.5-4.0 МГц; 40 м: 7.0-7.5 МГц; 20 м: 14.0-14.5 МГц; 15 м: 21.0-21.5 МГц; 10 м: 28.0-30.0 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.5 МГц |
| 20 м | 14.0-14.5 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м | 28.0-30.0 МГц |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | Менее 100 Гц при питании 10.5-14 В постоянного тока |
| Режим | SSB / CW |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | 12-14 В постоянного тока (Фоно / RCA) |
| Ток потребления / мощность | Приём: менее 150 мА Передача: менее 1 А |
| Импеданс антенны / разъём | 50-75 Ом / Фоно (RCA) |
| Габариты (Ш*В*Г) | 330*115*180 мм (13*4.53*7.09") |
| Вес | 2.72 кг (6 фунтов) |
| Другие особенности | Счётчик КСВ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой 9 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | 2.4 кГц (-6 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при искажении 2% / 8 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | SSB: ~3 Вт (PEP ввода 5 Вт); CW: ~3 Вт (ввод 5 Вт) |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | Высокоомный / 6.3 мм (1/4") |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1973-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| 205 206 208 210 215P KR5A | Антенный тюнер, калибратор кварца на 100 кГц, внешний фильтр CW звука, источник питания переменного тока. 13 В постоянного тока, 1.2 А Керамический микрофон. Высокоомный электронный ключер со встроенной ручкой. |
