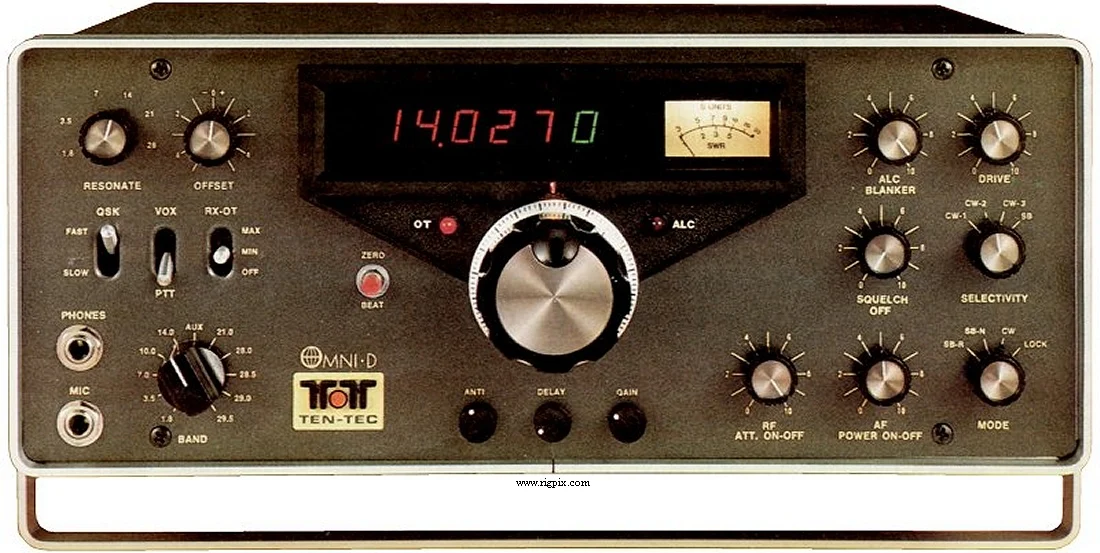

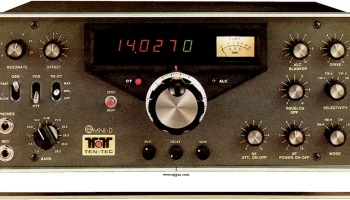

Omni-D
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Частотный диапазон | 10-160 м в десяти диапазонах: 160 м: 1.8-2.3 МГц 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 20 м: 14.0-14.5 МГц 15 м: 21.0-21.5 МГц 10 м А: 28.0-28.5 МГц 10 м В: 28.5-29.0 МГц 10 м С: 29.0-29.5 МГц 10 м Д: 29.5-30.0 МГц 10.0-10.5 МГц (только RX) Плюс один вспомогательный диапазон |
| 160 м | 1.8-2.3 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.5 МГц |
| 20 м | 14.0-14.5 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м А | 28.0-28.5 МГц |
| 10 м В | 28.5-29.0 МГц |
| 10 м С | 29.0-29.5 МГц |
| 10 м Д | 29.5-30.0 МГц |
| Шаг перестройки | Аналоговый / непрерывная верньерная шкала, ~18 кГц за оборот |
| Стабильность частоты | ±? ppm |
| Режим работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | 12-14 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 850 мA TX: Макс. 18 A |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 362*140*356 мм (14.25*5.5*14") |
| Вес | 6.6 кг (14.5 фунта) |
| Другие особенности | VOX. Измеритель КСВ. Два динамика. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой: 9 МГц |
|---|---|
| Чувствительность | От 2 мкВ на 160 м до 0.3 мкВ на 10 м (10 дБ S+N/N) |
| Избирательность | — |
| Отражение изображения | — |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при 2% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность SSB (PEP): 85-100 Вт CW: 85-100 Вт 100%-я длительность цикла |
|---|
SSB (PEP)
| CW | 85-100 Вт |
|---|---|
| Модуляционная система | Балансный модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | Высокий импеданс / 3-контактный (разъём 1/4 дюйма) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1978-1980 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | То же самое, что и Omni-A, но с цифровым индикатором Новая цена в США в 1979 году: $1069.00 |
| Модель 243 Модель 248 Модель 252МО Модель 645 | Удалённый VFO Шумоподавитель Noise blanker Питание от сети Электронный ключ |
