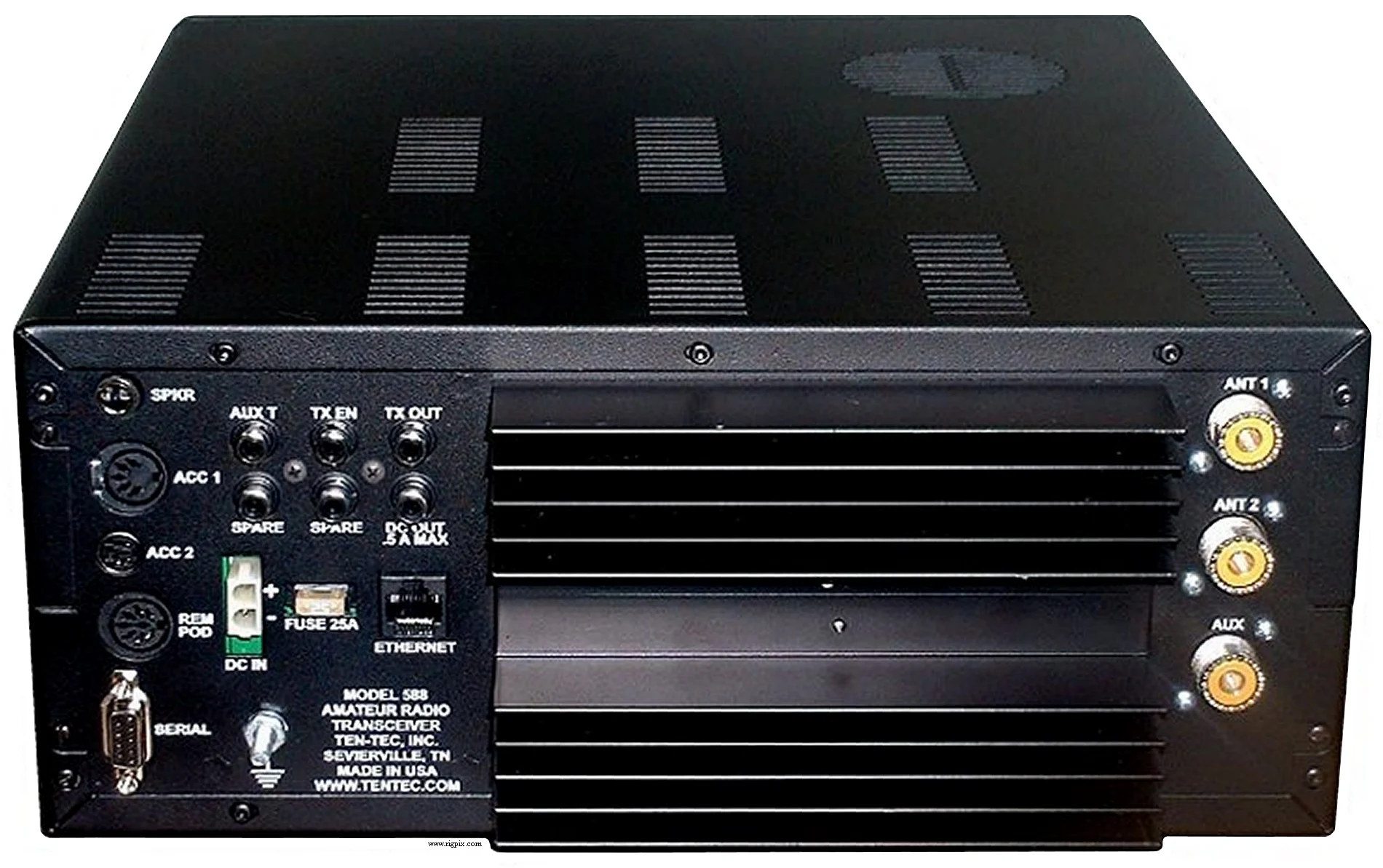

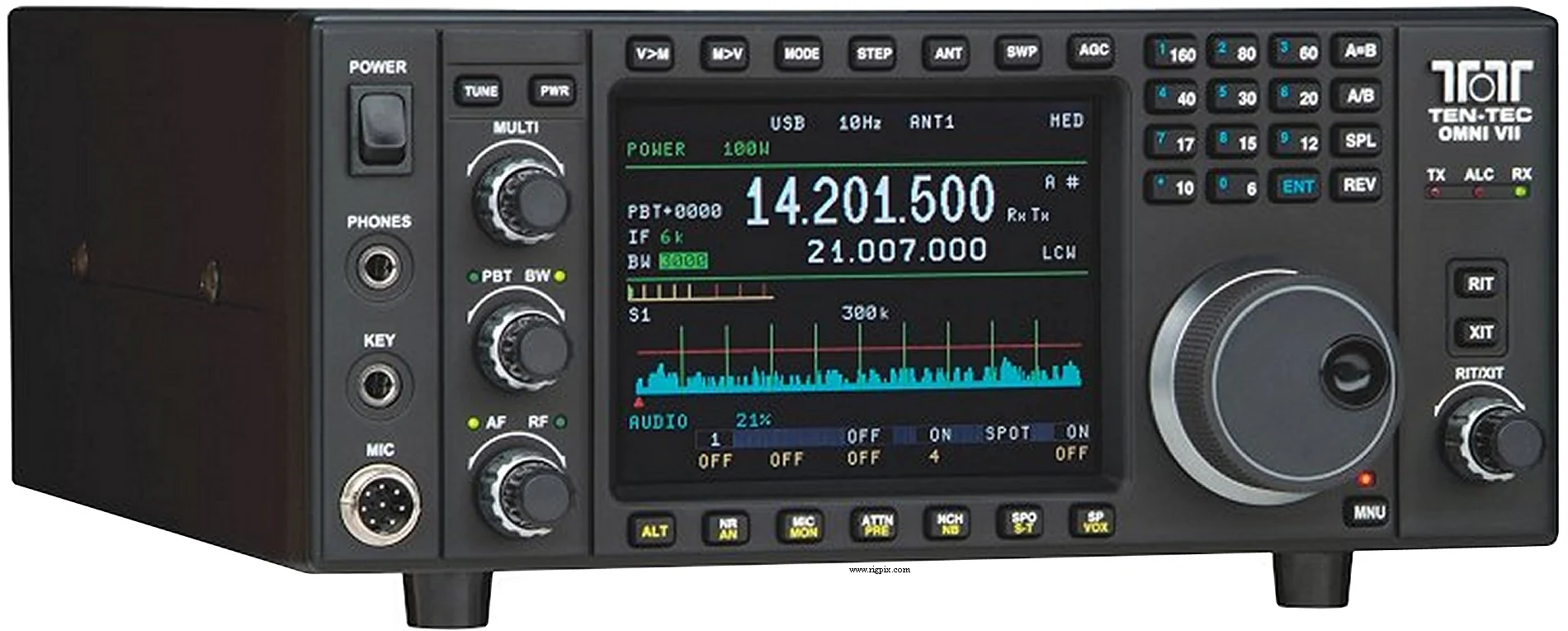

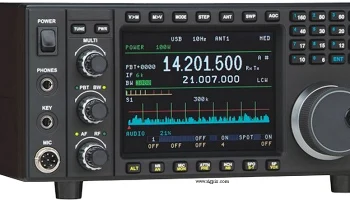

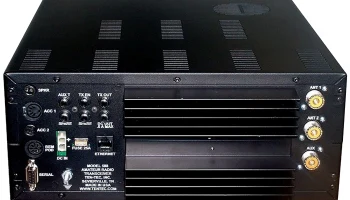

Omni VII
Источник:
ОБЩИЕ
| Type | Аматорский HF/VHF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC / 6 м RX: 0.5-30 / 48-54 MHz |
| Tuning steps | 1 / 10 / 100 Гц, 1 / 5 / 10 / 100 кГц |
| Frequency stability | ±0.5 ppm @ 0 до 50°C (32 до 122°F) |
| Mode | АМ / FM / SSB / CW / FSK |
| Channels / memory management | 100 регулярных |
| Repeater shift / offset | — |
| Power supply | 13.8 В постоянного тока |
| Current drain / power consumption | RX:? мA TX: Макс. 25 А |
| Antenna impedance / connector | 50 Ом / Два разъёма SO-239 + один разъём SO-239 только для RX |
| Dimensions (W*H*D) | ? мм (12*5*14.75") |
| Weight | 7 кг (15.4 фунта) |
| Other features | DSP. Интерфейс RS-232C. Встроенный Ethernet и доступ в интернет. Спектральный индикатор. Опция авто-АТУ. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 70 МГц 2-е ПЧ: 455 кГц 3-е ПЧ: 14 кГц |
|---|---|
| Sensitivity | АМ:<2.5 мкВ (SNR 10 дБ при ширине полосы 6 кГц, предварительный усилитель выключен) FM:<2.5 мкВ (SINAD 12 дБ при ширине полосы 20 кГц, предварительный усилитель выключен) SSB:<0.18 мкВ (SNR 10 дБ при ширине полосы 2.4 кГц, предварительный усилитель включён) |
| АМ | <2.5 мкВ (SNR 10 дБ при ширине полосы 6 кГц, предварительный усилитель выключен) |
| FM | <2.5 мкВ (SINAD 12 дБ при ширине полосы 20 кГц, предварительный усилитель выключен) |
SSB
| Selectivity | IF1:20 кГц @ 70 МГц IF2:20, 6 и 2.5 кГц стандарт @ 455 кГц (опции 300 и 500 Гц) IF3:38 цифровых полосовых фильтров от 200 Гц до 12 кГц |
|---|---|
| IF1 | 20 кГц @ 70 МГц |
| IF2 | 20, 6 и 2.5 кГц стандарт @ 455 кГц (опции 300 и 500 Гц) |
| IF3 | 38 цифровых полосовых фильтров от 200 Гц до 12 кГц |
| Image rejection | >70 дБ |
| AF output power / speaker | 2 Вт при искажении 10% / 4 Ом |
| External speaker connector | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | HF6 м AM:? Вт? Вт FM:100 Вт100 Вт SSB (PEP):100 Вт100 Вт CW:100 Вт100 Вт |
|---|---|
| AM | — |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Modulation system | — |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -? дБ |
| Microphone impedance / connector | Высокое импедансное сопротивление / 8-контактный разъём (металлический замок) |
| Microphone input level | 1 мВ среднеквадратичное значение для полного выходного уровня |
ПРОЧЕЕ
| Manufactured | США, 2006-20xx (вышедший из производства) |
|---|---|
| Additional info | Новая цена в США в 2006 году: $2550.00 |
| - | - |
