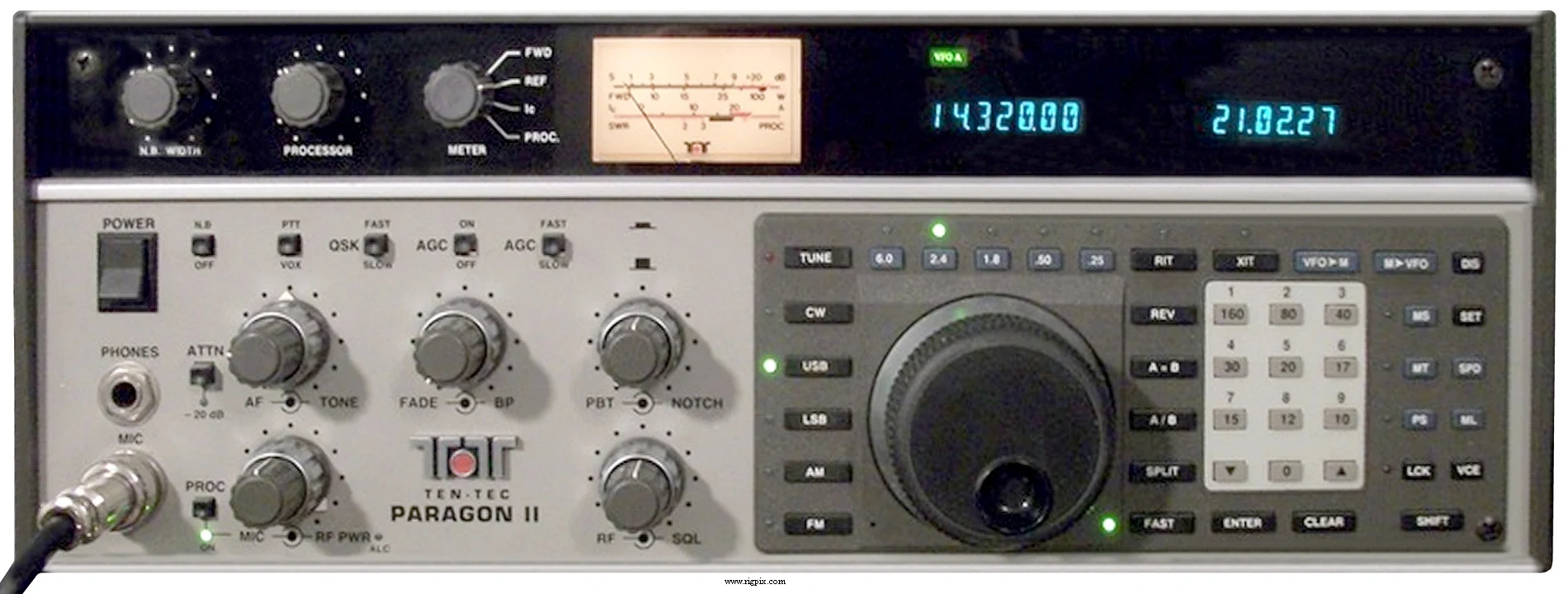

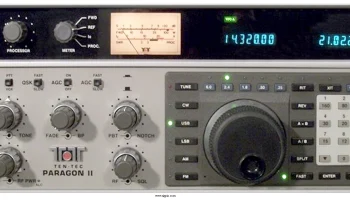

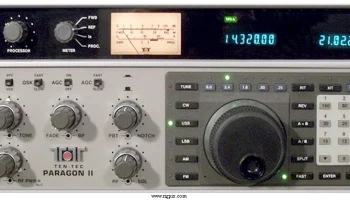

Paragon II
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC МГц RX: 0.1-30 МГц |
| Настройка | До 10 Гц |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 60 регулярных (дуплексных) 1 временный 1 программируемый скан (1 пара краёв диапазона) Оперативное запоминание с необменяемой резервной батареей внутри процессора! |
| Смещение ретранслятора / сдвиг | Нет выделенного. Используйте вместо этого разделение VFO A / B |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 2 А TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-23950 Ом / Фоно (RCA) только для приёма |
| Габариты (Ш*В*Г) | 375*146*432 мм (14.75*5.75*17") |
| Вес | 7.25 Кг (16 фунтов) |
| Прочие особенности | Полная возможность QSK. Интерфейс RS-232C. VOX. NB. PBT. Разъёмы для трансвертеров. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 70 МГц 2-е ПЧ: 9 МГц 3-е ПЧ: 6.3 МГц (IF для FM: 455 кГц) |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 0.1-1.6 МГц: 3.5 мкВ FM (12 дБ SINAD): 0.1-1.6 МГц: 1 мкВ SSB/CW/FSK (10 дБ SNR): 0.1-1.6 МГц: 0.5 мкВ |
| Избирательность | АМ, стандартный фильтр 6 кГц (-6 дБ)11.25 кГц (-60 дБ) FM, стандартный фильтр 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW, стандартный фильтр 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) |
| Изоляция от изображения сигнала | >80 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 2% / 4 Ом |
| Разъём внешнего громкоговорителя | 1/4"-джек, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Мощность AM:0-100 Вт FM:0-100 Вт SSB (PEP):0-100 Вт CW:0-100 Вт 100% рабочий цикл до 20 минут |
|---|---|
| АМ | 0-100 Вт |
| FM | 0-100 Вт |
SSB (PEP)
| CW | 0-100 Вт |
|---|---|
| Модуляционная система | SSB: Балансная модуляция |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -45 дБ |
| Импеданс микрофона / разъём | 200 Ом до 50 кОм / 4-контактный (металлический замок разъёма) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1993-199x (Перестал выпускаться) |
|---|---|
| Дополнительная информация | — |
| 236 238 239 257 259 282 285 288 305 700C 705 961 5061 RM-500 | Кабель дистанционного управления для подключения либо к 253 либо к 420 2 КВт ручного антенного тюнера Заглушка нагрузки Голосовой синтезатор Универсальный индикатор ALC Релейный фильтр CW 250 Гц Фильтр IF: 6.3 МГц 500 Гц Релейный фильтр CW IF: 6.3 МГц Фильтр SSB IF: 6.3 МГц Перевод уровня последовательного интерфейса Микрофон электретный, 4-контактный Электретный настольный микрофон, 4-контактный Источник питания. 13.8 В постоянного тока, 22 А. Внутренний громкоговоритель Низкочастотный линейный фильтр Набор для монтажа в стойку |
