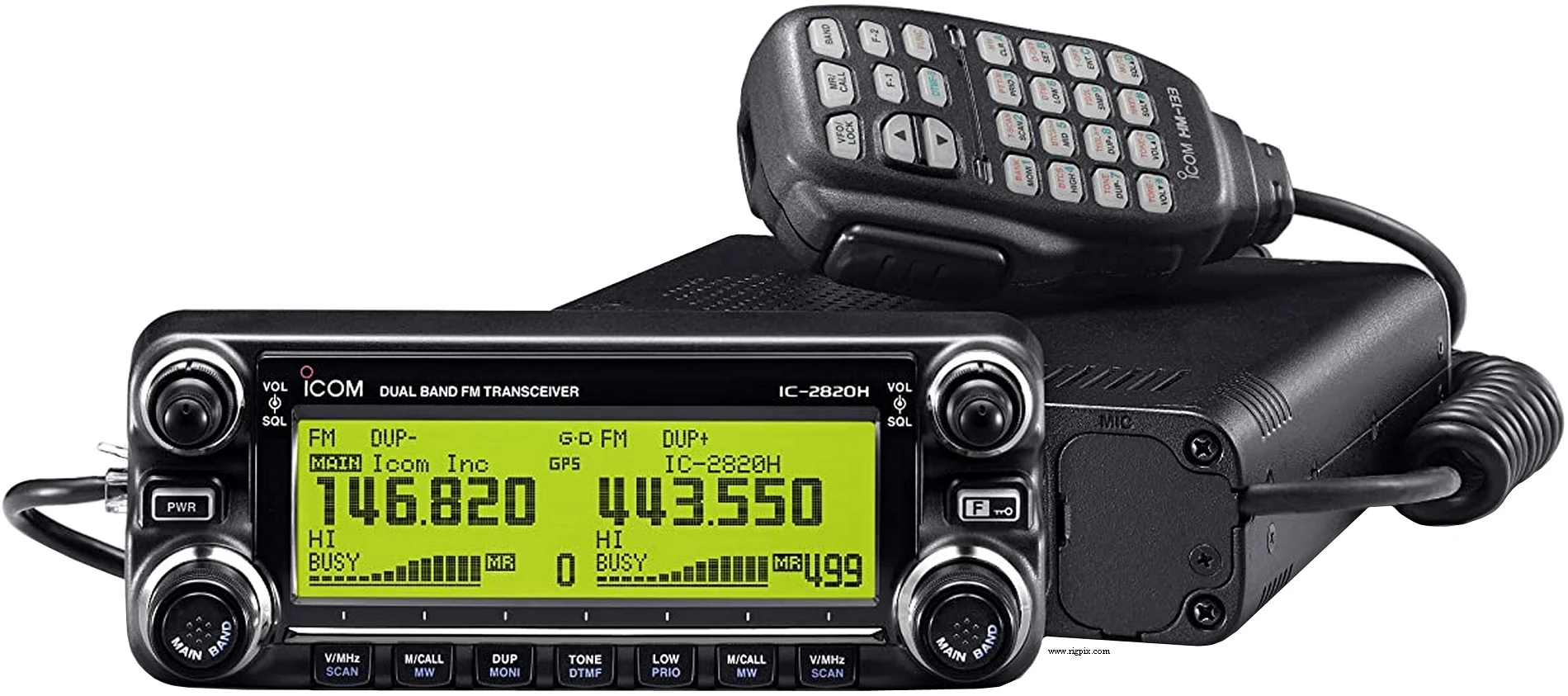

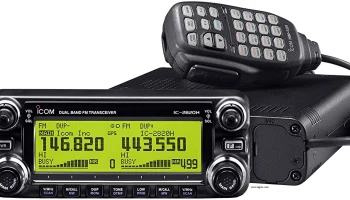

IC-2820H
Источник:
ОБЩИЕ
| Тип | Радиостанция любительская VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 430-450 МГц RX: 118-550 / 810-999.99 МГц Австралия TX: 144-148 / 430-440 МГц RX: 118-550 / 810-999.99 МГц Корея TX: 144-146 / 430-440 МГц RX: 118-550 / 810-999.99 МГц Тайвань TX: 144-146 / 430-432 МГц RX: 118-550 / 810-999.99 МГц (Широкий диапазон принимаемых частот может потребовать модификации для некоторых рынков) |
| Шаг перестройки | 5 / 6.25 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±2.5 ppm @ -10 до +60°C (14 до 140°F) |
| Режимы работы | TX: FM / FM-N (опция D-Star DV)RX: AM / FM / FM-N (опция D-Star DV) |
| Каналы / управление памятью | 500 регулярных каналов с альфа-метками (8 символов) 10 пар сканирования по краям 2 приоритета Наблюдение за вызовом Неразрушаемое EEPROM-хранение |
| Смещение / сдвиг ретранслятора / передатчика | Программируется |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 1.2–1.8 АATX: Макс. 13 А |

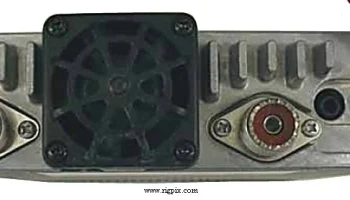

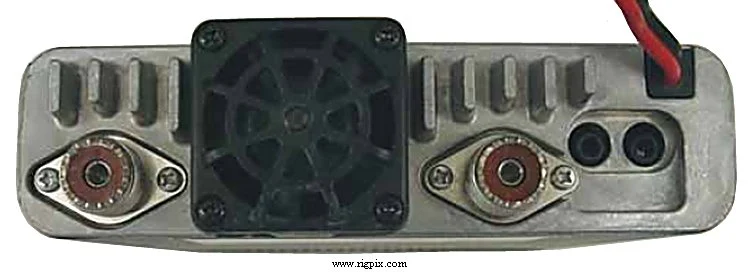

| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | Основной блок: 150*40*188 мм (5.91*1.58*7.4")Контроллер: 150*58*32 мм (5.91*2.28*1.26") |
| Вес | Основной блок: 1.5 кг (3.31 фунта)Контроллер: 210 г (7.41 унции) |
| Другие особенности | CCSS/PL. DTMF. Предупреждение о погоде (только США). Опция D-Star DV/GPS (UT-123). Дивергентное приёмное устройство. Двухканальный режим приёма (V+U, V+V, U+U). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 38.85 МГц (левый диапазон), 46.35 МГц (правый диапазон) 2-е промежуточное: 450 кГц |
|---|---|
| Чувствительность | FM: <0.18 мкВ (SINAD 12 дБ)DV (Опционально): <0.35 мкВ (BER 1%) |
| Избирательность | FM 10 кГц (-6 дБ)30 кГц (-60 дБ) FM-N 6 кГц (-6 дБ)20 кГц (-60 дБ) |
| Изоляция от зеркального канала | >60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | TRS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокаяСредняяНизкая 2 м:50 Вт15 Вт5 Вт 70 см:50 Вт15 Вт5 Вт Высокая выходная мощность = 25 Вт для версии Тайваня |
|---|---|
| 2 м | 50 Вт |
| 70 см | 50 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2007-201x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CS-2820 HM-133 HM-154 MB-65 OPC-347 OPC-440 OPC-441 OPC-474 OPC-478 OPC-478U OPC-1132 OPC-1529R OPC-1663 OPC-1712 SP-10 UT-123 | Программное обеспечение клонов Удалённый контролирующий микрофон Микрофонный пульт Контрольная головка монтажная база Кабель питания постоянного тока. Длина 7 м (23 фута) Расширительный кабель микрофонного ввода. Длина 5 м (16.4 фута) Расширительный акустический кабель. Длина 5 м (16.4 фута) Кабель клонов (Радио к радио) Кабель клонов, RS-232C (Радио к ПК) Кабель клонов, USB (Радио к ПК) Кабель питания постоянного тока. Длина 3 м (9.8 фута). Такой же, как поставляемый Кабель передачи данных (Для передачи данных в режиме DV и клонов к ПК) Разделительный кабель. Длина 3.4 м (11.2 фута). Такой же, как поставляемый Кабель управления для установки единого корпуса. Длина 10 см (3.94"). Такой же, как поставляемый Внешний динамик Цифровой (D-Star) и модуль GPS. |
