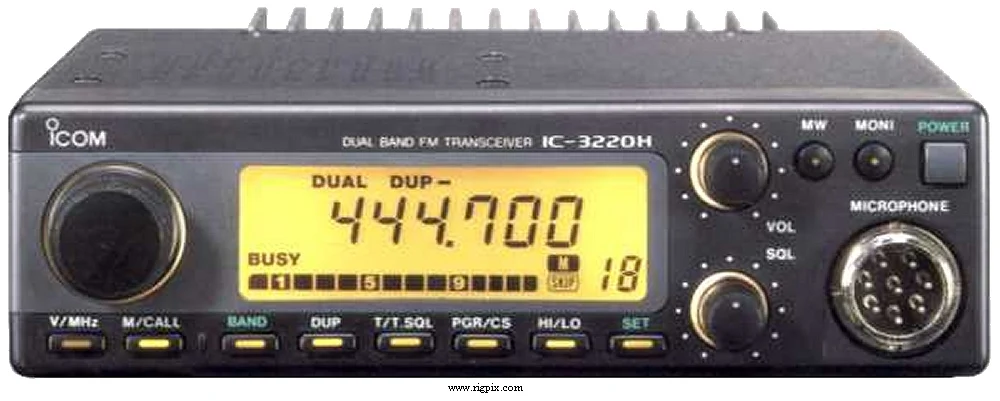

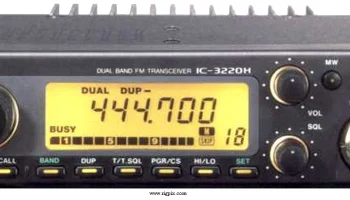

IC-3220H
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц США TX: 140-150 / 440-450 МГц RX: 140-150 / 440-450 МГц Австралия TX: 144-148 / 430-440 МГц RX: 144-148 / 430-440 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm @ -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Количество каналов / управление памятью | 36 регулярных (18 на каждую полосу) 2 вызова (1 на каждую полосу) 2 пары краевых сканирования (1 на каждую полосу) Приоритетный режим наблюдения с запоминанием RAM с резервированием литиевой батареи |
| Смещение / сдвиг ретранслятора / сдвига | Программируемый |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 0.8–1.2 А Передача: 4–10 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (На гибком кабеле) |
| Габариты (Ш*В*Г) | 140*40*195 мм (5.51*1.58*7.68") |
| Вес | 1.4 Кг (3.09 фунта) |
| Другие особенности | Кодер CTCSS/PL (Стандарт для американской версии). Диммер. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 17.2 МГц (VHF), 30.875 МГц (UHF) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ) 30 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая низкая 2 низкой мощности 1 2 м: 45 Вт 10 Вт 5 Вт 70 см: 35 Вт 10 Вт 5 Вт |
|---|---|
| 2 м | 45 Вт |
| 70 см | 35 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (Металлический соединительный кольцевой разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1990-199x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| AH-32 AHB-32 HM-56 HM-58 HM-59 HS-15 HS-15B IC-PS30 MB-27 MB-34 OPC-044B SM-6 SM-8 SP-7 SP-10 SP-12 UT-50 UT-51 UT-55 | Антенна двухдиапазонная мобильная 2 м/70 см. Максимальная мощность 150 Вт Крепление для крепления на раме автомобиля Микрофон ручной с кнопкой DTMF Гибкий мобильный микрофон Блок переключателей для HS-15 Источник питания переменного тока 13.8 В постоянного тока, 25 А Кронштейн для монтажа на автомобиле Соединительные пластины Кабель постоянного тока Автомобильный микрофон Автомобильный микрофон с двумя линиями выхода Внешний громкоговоритель. 8 Ом, 5 Вт Внешний громкоговоритель. 4 Ом, 5 Вт Внешний громкоговоритель. 8 Ом, 3 Вт Устройство блокировки тона Сквайч-кодер CTCSS/PL Кодер/декодер DTMF |
