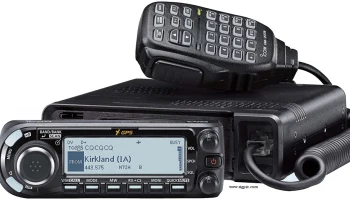

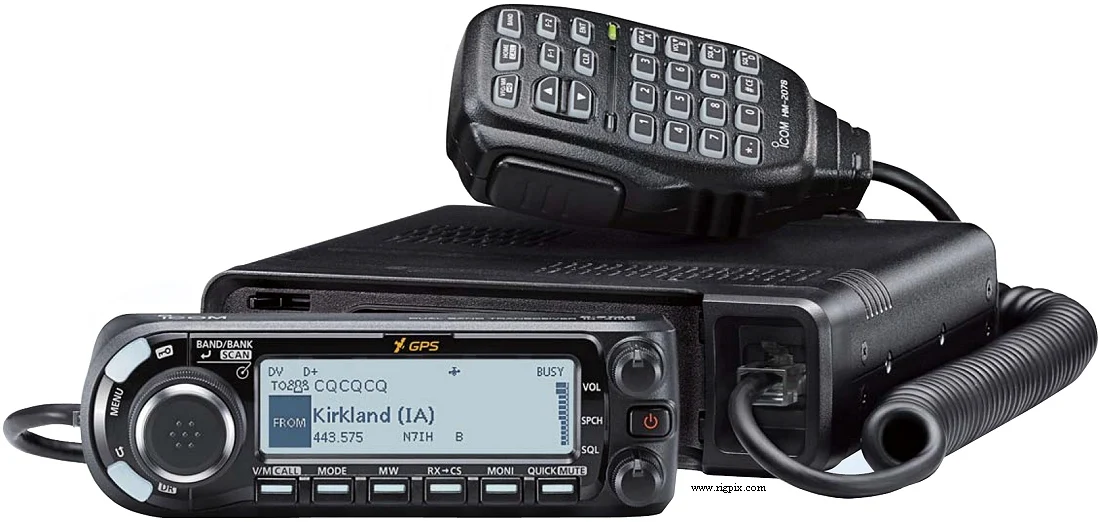

ID-4100A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительская VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 430-450 МГц RX: 118-174 / 230-550 МГц |
| Шаг перестройки | 5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±2.5 ppm @ -10 до +60°C (14 до 140°F) |
| Режимы работы | TX: FM / NFM / DV (D-Star)RX: AM / FM / NFM / DV (D-Star) |
| Каналы / управление памятью | 1000 регулярных 2*25 программных сканирующих пар краевых 2*2 вызова Нераспределяемая энергонезависимая память EEPROM |
| Смещение / сдвиг ретранслятора / смещение | ±0-59.995 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 0.9 до 1.2 АATX: 5 до 13 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 150*40*172 мм (5.91*1.57*6.77") |
| Вес | 1.2 кг (2.6 фунта) |
| Другие функции | Функция DR (D-Star) ретранслятор. CTCSS/PL и DTCS. Встроенный GPS с функцией регистрации. Слота для карты micro SD. Опция Bluetooth для улучшенной удалённой функциональности. Синтезатор речи. Эта радиостанция имеет новые режимы «Терминал» и «Точка доступа», которые позволяют подключаться к сети D-Star через интернет из областей без ретрансляторов D-Star. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1IF: 46.35 МГц 2IF: 450 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 118-136 МГц: 1 мкВ 230-260 МГц: 5.6 мкВ 260-375 МГц: 1.8 мкВ FM/NFM (12 дБ SINAD) 137-144 МГц: 0.32 мкВ 144-148 МГц: 0.18 мкВ 148-174 МГц: 0.32 мкВ 230-260 МГц: 1.8 мкВ 260-400 МГц: 0.56 мкВ 400-430 МГц: 0.32 мкВ 430-450 МГц: 0.18 мкВ 450-500 МГц: 0.32 мкВ 500-550 МГц: 0.56 мкВ DV (BER 1%) 144-148 МГц: 0.22 мкВ 430-450 МГц: 0.22 мкВ |
| Избирательность | — |
| Отношение сигнал/изображение | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:50 Вт15 Вт5 Вт 70 см:50 Вт15 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 50 Вт |
| Модуляционная система | FM: Переменная реактивная частота модуляцииDV: GMSK переменная реактивная частота модуляции |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБс |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (модульный) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2017-20xx |
|---|---|
| Дополнительная информация | — |
| CS-4100 HM-154 HM-207S HM-209 HM-232 MBA-8 MBF-1 MBF-4 OPC-345 OPC-440 OPC-478UC OPC-589 OPC-647 OPC-1156 OPC-2350LU RS-MS1A RS-MS3A RS-MS3W SP-30 SP-35 SP-35L UT-137 VS-3 | Программное обеспечение клонов Микрофон ручной Микрофон с дистанционным управлением Микрофон с подавлением шума Простой ручной микрофон Кронштейн контроллера Основание для монтажа (требуется MBA-8) Автомобильный кронштейн Кабель питания постоянного тока Кабель удлинения микрофона. 5 м (16.4 фута) Кабель клонов, тип USB Кабель адаптера микрофона Кабель удлинения микрофона. 2.5 м (8.2 фута) Кабель удлинения контроллера. 3.5 м (11.4 фута) Кабель данных. Тип USB Приложение для Android Приложение для терминала режима / точки доступа для Android Программное обеспечение для терминала режима / точки доступа для Windows Внешний громкоговоритель. 2.8 м (9.1 фута) кабель Внешний громкоговоритель. 2 м (6.5 фута) кабель Внешний громкоговоритель. 6 м (19.6 фута) кабель Блок Bluetooth Блютуз-наушники |
