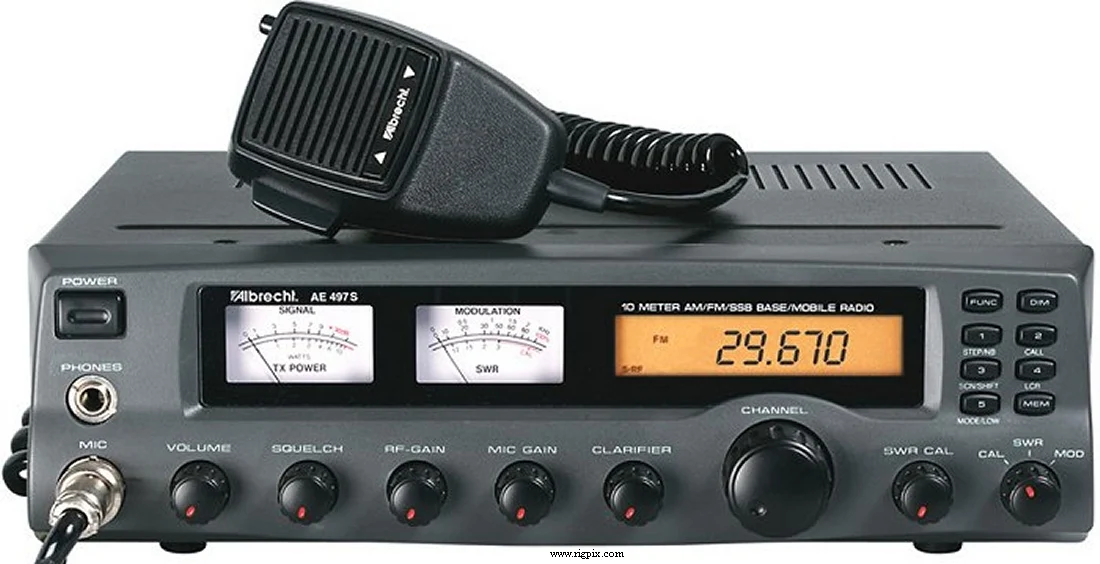

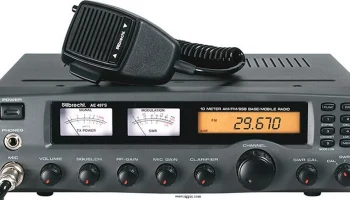

AE-497S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 28.0-29.700 МГц (Стандартный) 25.165-29.700 МГц (После модификации) |
| Шаг перестройки | 1 / 10 / 100 кГц |
| Стабильность частоты | ±300 Гц (Без температурного эталона) |
| Режимы работы | АМ / FM / SSB |
| Каналы / управление памятью | — |
| Смещение / сдвиг ретранслятора | ±0-990 кГц |
| Источник питания | От сети: 220 В переменного токаили 12-15.9 В постоянного тока |
| Ток потребления / мощность | Приём:? мАПередача: Макс 3 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 300*85*240 мм (11.81*3.35*9.45") |
| Вес | 3.4 Кг (7.5 фунта) |
| Другие особенности | Примечание. Диммер. 5 ячеек памяти. Импульс тона 1750 Гц. Смещение ретранслятора. Модуляция и измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | ? супергетеродин с двойным преобразованием |
|---|---|
| Чувствительность | АМ: 0.5 мкВ (Соотношение сигнал/шум 10 дБ) FM/SSB: 0.25 мкВ (Соотношение сигнал/шум 10 дБ) |
| Избирательность | АМ/FM: 60 дБ (Соседний канал) SSB: 70 дБ (Соседний канал) |
| Изоляция от зеркального канала | >70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.5 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | АМ:4 Вт FM:10 Вт SSB (PEP):12 Вт |
|---|---|
| АМ | 4 Вт |
| FM | 10 Вт |
SSB (PEP)
| Модуляционная система | — |
|---|---|
| Максимальная девиация FM (Установлено заводом-изготовителем) | ±? кГц |
| Эмиссия побочных продуктов | Лучше чем -65 дБ |
| Импеданс микрофона / разъём | ? Ом / 6-контактный (Металлический замок-штекер разъём) |
| Уровень входного сигнала микрофона | 1.5 мВ (FM 1 кГц девиация или SSB 4 Вт PEP) |
ПРОЧЕЕ
| Произведено | 200x-20xx (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| - | - |
