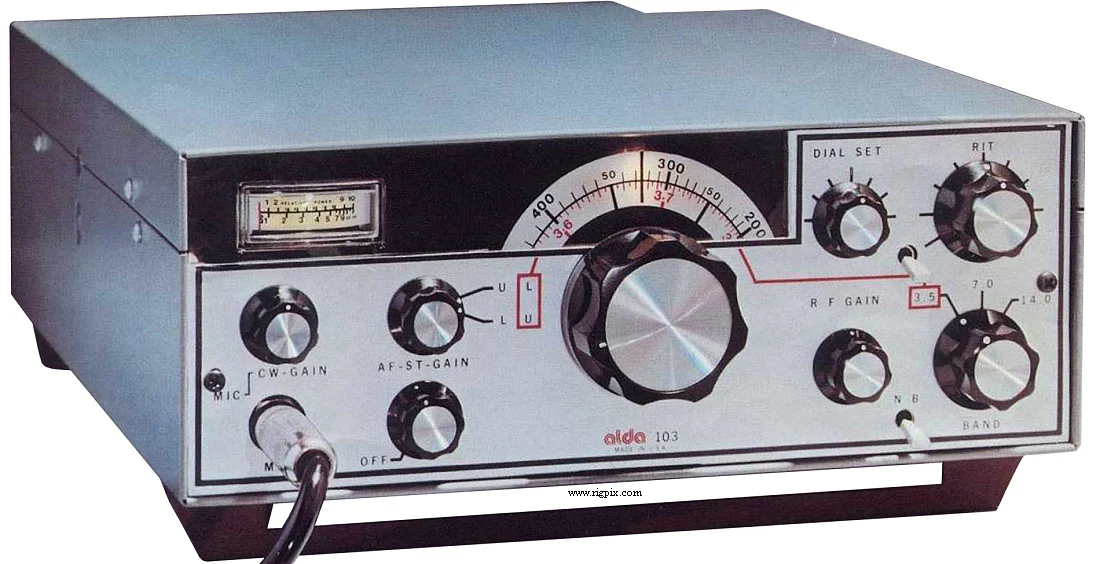

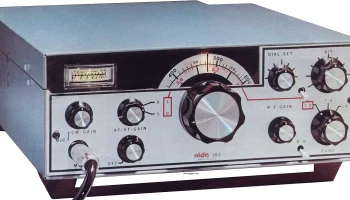

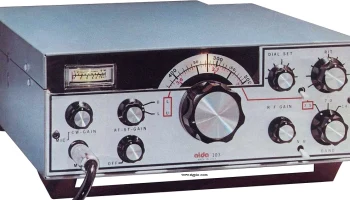

103
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 80 м в трёх диапазонах: 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 20 м: 14.0-14.5 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.5 МГц |
| 20 м | 14.0-14.5 МГц |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | Менее 100 Гц за час при комнатной температуре |
| Режим | SSB / CW |
| Каналы / управление памятью | — |
| Репитер сдвиг / смещение | Нет |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | Приём: Макс. 400 мАПередача: Менее 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 229*83*318 мм (9*3.25*12.5") |
| Вес | 3.66 Кг (8.25 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой: 9 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | 2.5 кГц (-6 дБ)5 кГц (-60 дБ) |
| Изоляция от изображения сигнала | Лучше чем 65 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 3 Вт при 5% искажений / 3 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Мощность SSB (PEP):~100 Вт (входная мощность PEP 250 Вт) CW:~100 Вт (входная мощность 250 Вт постоянного тока) |
|---|
SSB (PEP)
| CW | ~100 Вт (входная мощность 250 Вт постоянного тока) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -45 дБ |
| Импеданс микрофона / разъём | 3 КОм / ?-пин (разъём 1/4" джек) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1977-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Кнопочный диск был доступен в Брайле для слепых радиолюбителей Новая цена, август 1978 года в США: $495.00 |
| PC-701 PC-801 PS-115 PS-130 | Шумоподавитель Калибратор кристалла (10 / 100 кГц) Портативный нерегулируемый источник питания. 13.8 В постоянного тока, 15 А (115/230 В переменного тока) Мощный регулируемый источник питания. 13.8 В постоянного тока, 30 А (115/230 В переменного тока) |
