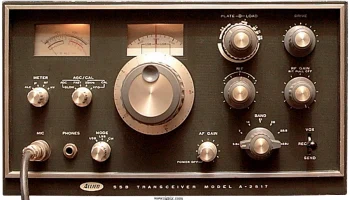

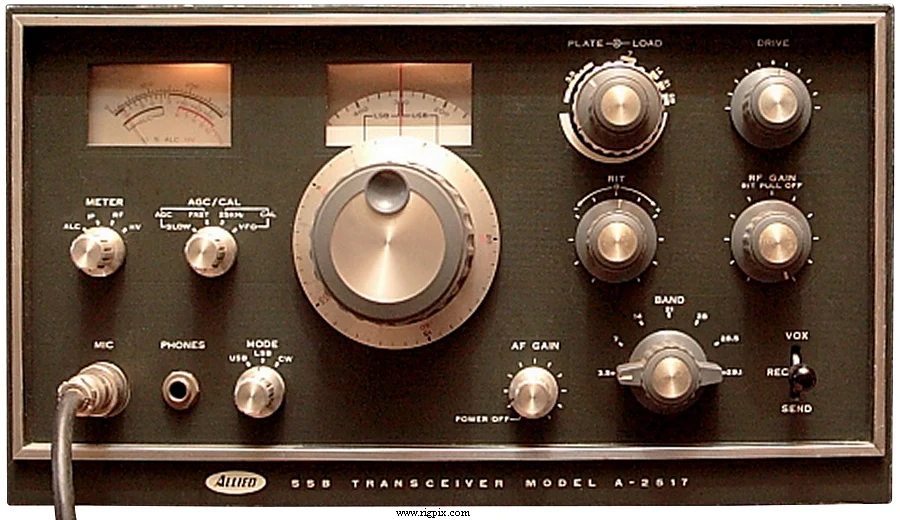

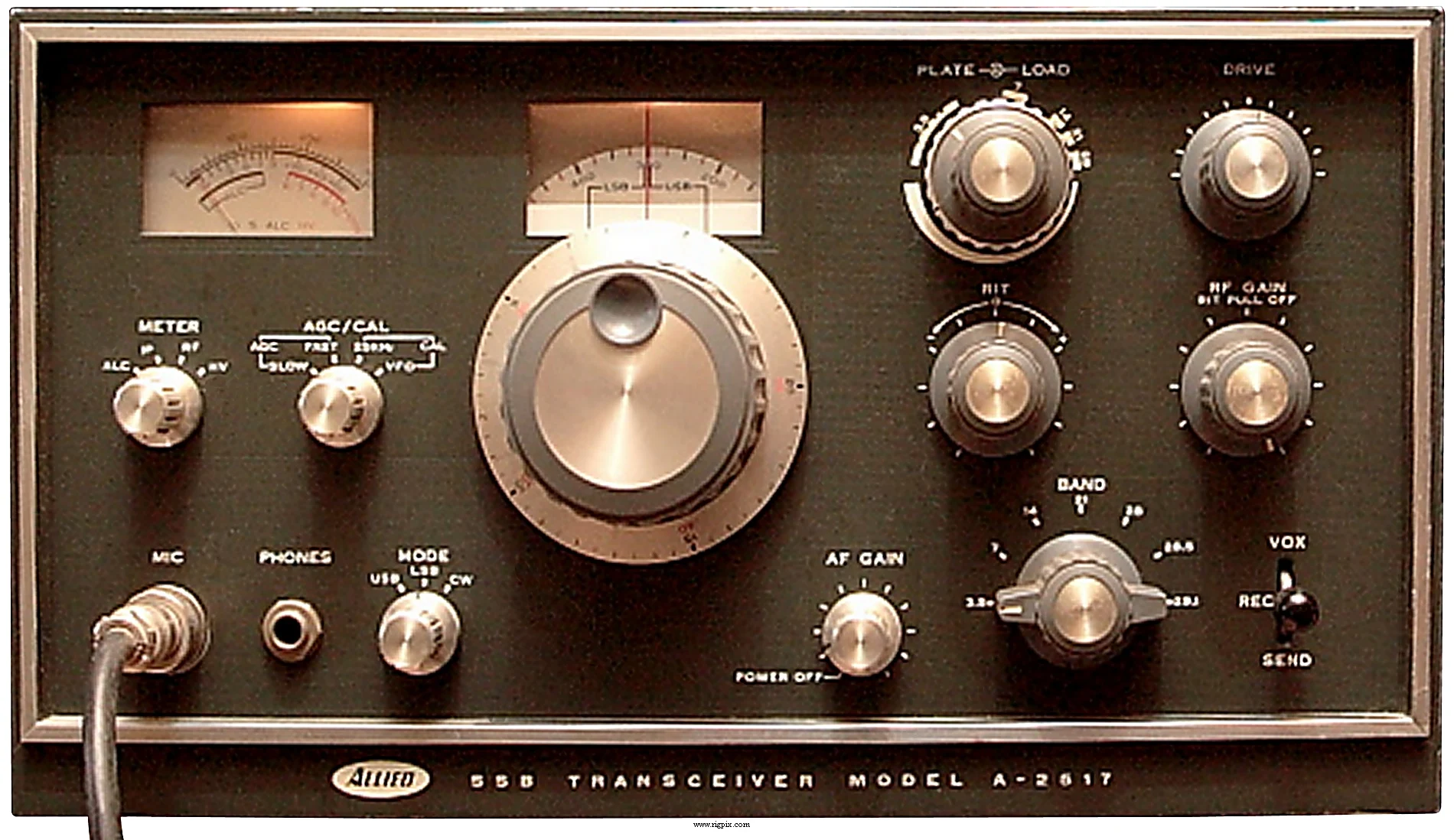

A-2517
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в 7 диапазонах: 80 м: 3.5-4.0 МГц 40 м: 7.0-7.3 МГц 20 м: 14.0-14.35 МГц 15 м: 21.0-21.45 МГц 10 м: 28.0-28.5 МГц 10 м: 28.5-29.1 МГц 10 м: 29.1-29.7 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.3 МГц |
| 20 м | 14.0-14.35 МГц |
| 15 м | 21.0-21.45 МГц |
| 10 м | 28.0-28.5 МГц |
| 10 м | 28.5-29.1 МГц |
| 10 м | 29.1-29.7 МГц |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | В пределах ±2 кГц через 60 минут после включения. В пределах 100 Гц в течение любого 30-минутного периода впоследствии. |
| Режим | SSB / CW |
| Каналы / управление памятью | Нет |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 115 В переменного тока (Отдельный блок питания) |
| Ток потребления / мощность | Приём:? Вт Передача: Макс. 315 Вт |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 330*180*345 мм (12.99*7.09*13.58") |
| Вес | 9.5 Кг (20.94 фунта) |
| Другие особенности | Калибратор 25 кГц. VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.295-8.895 МГц 2-е ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | 80-15 м: лучше чем 0.5 мкВ (10 дБ SNR) 10 м: лучше чем 1.5 мкВ (10 дБ SNR) |
| Избирательность | SSB 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) CW 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Изоляция от зеркального канала | 50 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1 Вт при 10% искажении / Без внутреннего динамика |
| Разъём внешнего громкоговорителя | Через 12-контактный разъём блока питания, импеданс 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 10 м15-80 м SSB (PEP):~70 Вт /120 Вт вход)~90 Вт (вход 160 Вт) CW (DC):~70 Вт /120 Вт вход)~90 Вт (вход 160 Вт) |
|---|
CW (DC)
| Система модуляции | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Эмиссии побочных продуктов | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 50 кОм / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония (компанией Trio), 1970-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Это фактически перепрофилированный Trio TS-510 Новая цена в США в 1971 году: $399.00 |
| A-2518 A-2519 | Источник питания со встроенным динамиком Внешний VFO |
