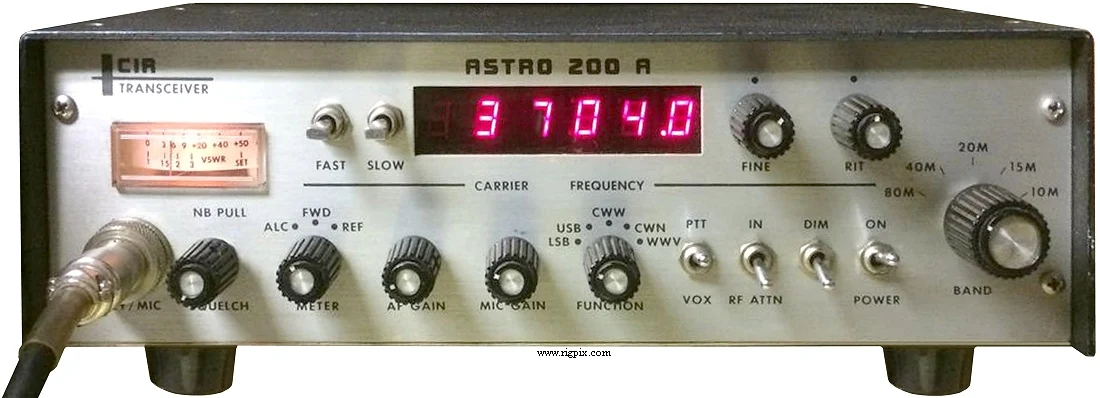

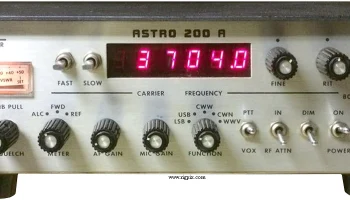

Astro 200A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 80 м: 10-80 м в 5 диапазонах: 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 20 м: 14.0-14.5 МГц 15 м: 21.0-21.5 МГц 10 м: 28.0-30.0 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.5 МГц |
| 20 м | 14.0-14.5 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м | 28.0-30.0 МГц |
| Шаг настройки | 100 Гц с точной настройкой ±50 Гц |
| Стабильность частоты | 20 Гц после прогрева |
| Режим | SSB / CW |
| Каналы / управление памятью | Нет |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | 12-14 В постоянного тока (разъём Jones на 6 контактов) |
| Ток потребления / мощность | Приём:? мАПередача: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*72*308 мм (9.5*2.8*12.1”), включая радиатор охлаждения |
| Вес | 3.6 Кг (9 фунтов) |
| Другие особенности | VOX. Регулятор громкости. Индикатор уровня SWR. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин с промежуточной частотой 5.6 МГц |
|---|---|
| Чувствительность | 0.3 мкВ (10 дБ S+N/N) |
| Избирательность | 2.7 кГц (-6 дБ)4.3 кГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / выход на акустическую систему | 1 Вт при искажении 10% / 8 Ом |
| Разъём для внешней акустической системы | Фоно (RCA), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Мощность SSB (PEP): ~100 Вт (входная мощность 200 Вт) Мощность CW: ~100 Вт (входная мощность 200 Вт)! Важно: немного меньше на диапазоне 10 м |
|---|
SSB (PEP)
| CW | ~100 Вт (входная мощность 200 Вт) |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -45 дБ |
| Импеданс микрофона / разъём | 50 кОм / 6-контактный разъём |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1978-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в США в 1978 году: $1095.00 |
