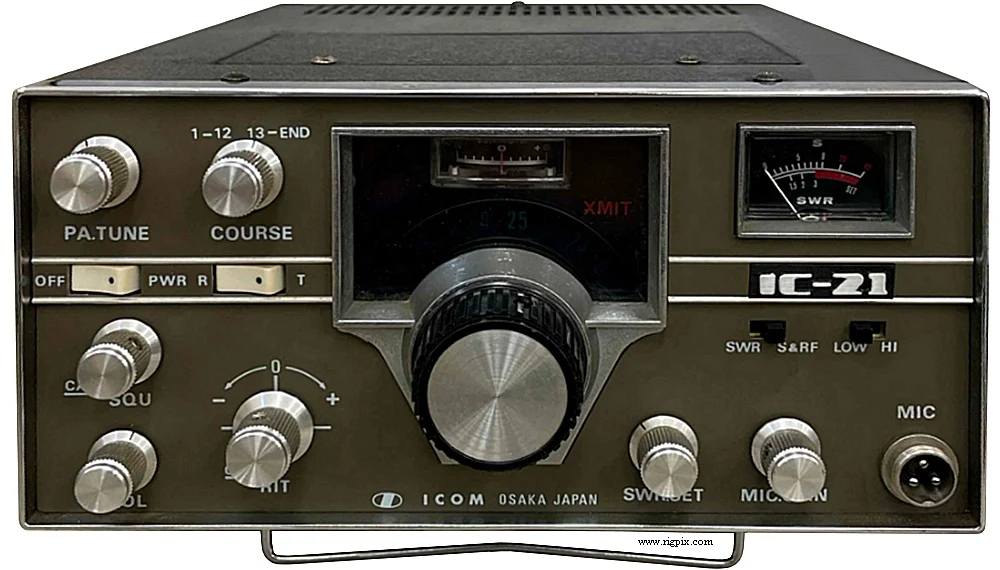

IC-21
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-148 MHz RX: 144-148 MHz |
| Настройка | Канализированная |
| Стабильность частоты | Максимум? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 24 регулярных. Управление кварцем Два кварца на канал |
| Смещение ретранслятора / сдвиг | Согласно кварцам |
| Источник питания | От сети: 117 В переменного тока ±10% (100/117/200/220/234 В переменного тока с трансформатором IC-21X)или 13.5 В постоянного тока ±10% |
| Ток потребления / мощность | Прием: 200 мА (Среднее значение)Передача: 1.2-2.1 А |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 230*111*260 мм (9.06*4.37*10.24") |
| Вес | 6 Кг (13.23 фунта) |
| Другие особенности | РИТ. Центрирующий измеритель и измеритель СВР. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.4 мкВ (20 дБ затишья) |
| Чувствительность шумоподавителя | — |
| Фактор шума | — |
| Избирательность | 30 кГц (-6 дБ)50 кГц (-50 дБ) |
| Отношение сигнал/изображение | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при ?% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая 2 м: 10 Вт1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | Переменная реактивная фазовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? кГц |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъем | 10 кОм / 3-контактный (мужской замок штепсельный разъем) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1971-1973 гг. (Выведен из производства) |
|---|---|
| Дополнительная информация | Новая цена в США в 1971 году: $389.00 |
| ? | Внешний ГУН |
