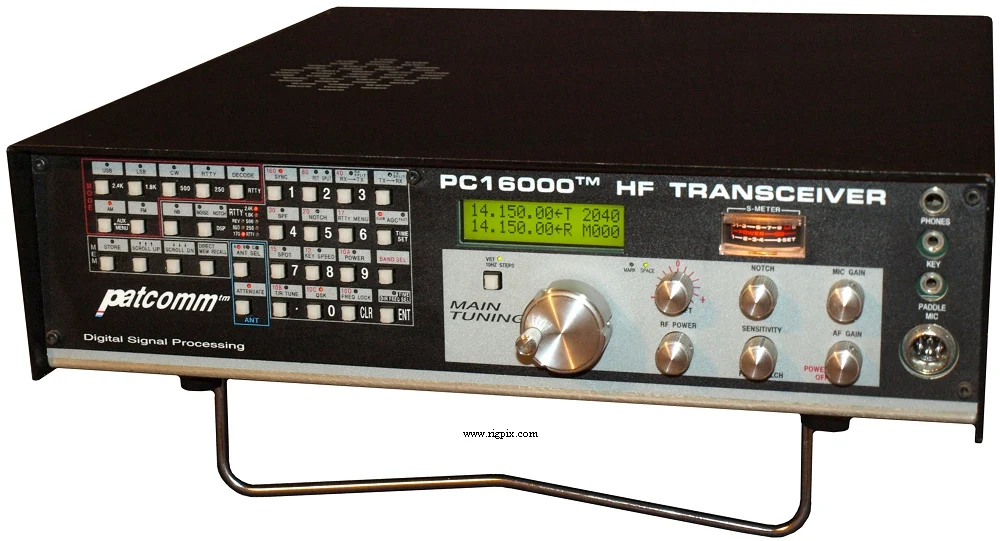

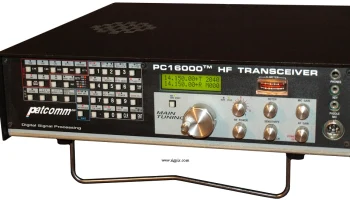

PC-16000
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 1.5-29.9 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц, 1 / 10 кГц |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW / RTTY (опция FM) |
| Каналы / управление памятью | 100 регулярных Scratch pad |
| Смещение ретранслятора / сдвиг | — |
| Источник питания | 13.8 В постоянного тока ±10% |
| Ток потребления / мощность | RX: 2.5 А MAX TX: до 20 А |
| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-239 |
| Габариты (Ш*В*Г) | 362*89*343 мм (14.25*3.5*13.5") |
| Вес | 6.8 Кг (15 фунтов) |
| Другие особенности | Кодер CW & RTTY, Кейсер, измеритель коэффициента стоячей волны, клавиатурный интерфейс. Выход RS-232C. Смещение IF. Ручной вырез для CW & RTTY. Система цифровой обработки сигналов. Система автоматической настройки DSP и подавления шума. Часы. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 45 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S+N/N) |
| Избирательность | Доступные полосы пропускания: 2.4 и 1.8 кГц, 500 и 250 Гц + фильтр RTTY (200 Гц) |
| Изоляция от зеркального канала | >70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 25 Вт FM: 100 Вт SSB (PEP): 100 Вт CW/FSK: 100 Вт |
|---|---|
| АМ | 25 Вт |
| FM | 100 Вт |
CW/FSK
| Модуляционная система | Небалансный DBM с приложенным аудио в фазе FM: Прямое модулирование второго осциллятора (с опцией FM) SSB: Пассивный двойной балансный модулятор CW: Прямое формирование с использованием DDS управления смещением передатчика FSK: Прямое формирование через компьютерное управление DDS |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? кГц (с опцией FM) |
| Спуровые излучения | Лучше чем -50 дБс |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический замок разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1997-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
