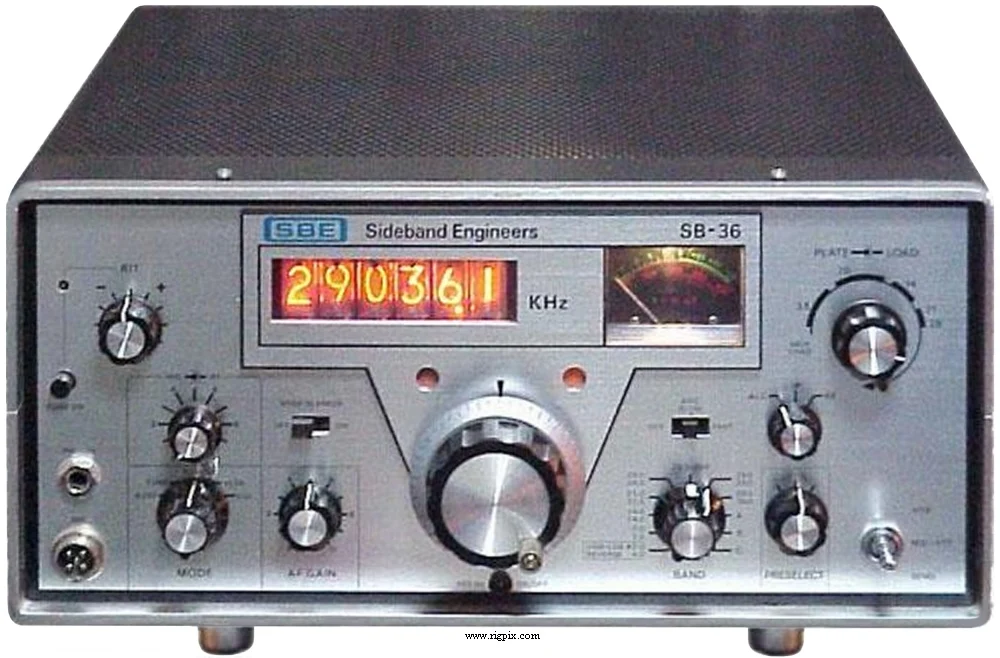

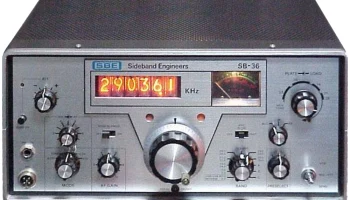

SB-36
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 80 м: 10-80 м в 5 диапазонах: 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 20 м: 14.0-14.5 МГц 15 м: 21.0-21.5 МГц 10 м: 28.0-30.0 МГц Плюс 3 дополнительных диапазона по 500 кГц каждый |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.5 МГц |
| 20 м | 14.0-14.5 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м | 28.0-30.0 МГц |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | SSB / CW |
| Каналы / управление памятью | — |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | От сети: 117 или 220 В переменного тока (Отдельный блок питания) |
| Ток потребления / мощность | Приём: ~100 ВтПередача: ~550 Вт |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | Трансивер: 337*184*318 мм (13.25*7.25*12.5")Блок питания: 152*184*318 мм (6*7.25*12.5") |
| Вес | Трансивер: 13.15 кг (29 фунтов)Блок питания: 7.03 кг (15.5 фунтов) |
| Прочие особенности | Примечание. VOX. Разъёмы для телефонного подключения. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин IF: 9 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (10 дБ S+N/N) |
| Уровень срабатывания шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | SSB: 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) |
| Отражение изображения | 50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность SSB (PEP):~250 Вт PEP (входная мощность 500 Вт) CW:~200 Вт (входная мощность 400 Вт) |
|---|
SSB (PEP)
| CW | ~200 Вт (входная мощность 400 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | ? Ом / 4-контактный (мужской замок штекер) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1972-1974 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Цифровой индикатор типа Никсие. Новая цена в марте 1972 года в США: $895.00 (С блоком питания). Новая цена в сентябре 1973 года в США: $669.00 (С блоком питания). |
| - | - |
