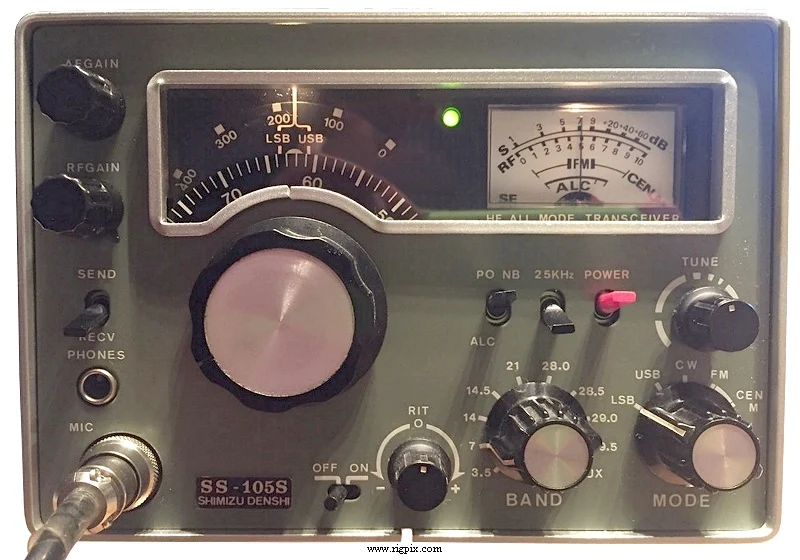

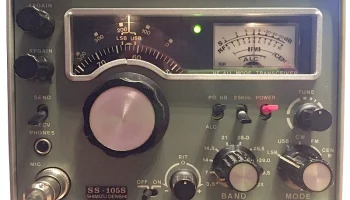

SS-105S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в 10 диапазонах: 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 20 м: 14.0-14.5 МГц 20 м: 14.5-15.0 МГц 15 м: 21.0-21.5 МГц 10 м: 28.0-28.5 МГц 10 м: 28.5-29.0 МГц 10 м: 29.0-29.5 МГц 10 м: 29.5-30.0 МГц Плюс один дополнительный диапазон |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.5 МГц |
| 20 м | 14.0-14.5 МГц |
| 20 м | 14.5-15.0 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м | 28.0-28.5 МГц |
| 10 м | 28.5-29.0 МГц |
| 10 м | 29.0-29.5 МГц |
| 10 м | 29.5-30.0 МГц |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | ±? ppm |
| Режимы работы | SSB / CW (FM опция) |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В DC |
| Ток потребления / мощность | RX: Макс. 450 мA Макс. 3 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 178*124*272 мм (7*4.9*10.7") |
| Вес | 5 Кг (11 фунт) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин IF: 9 МГц |
|---|---|
| Чувствительность | FM: 0.5 мкВ @ 20 дБ QS (При наличии дополнительного FM приёмного блока) SSB: 0.25 мкВ (10 дБ SNR) |
| Избирательность | — |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | FM: 10 Вт SSB (PEP): 10 Вт CW: 10 Вт |
|---|---|
| FM | 10 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивность прямого модуляции (При наличии дополнительного FM передающего блока) SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (При наличии дополнительного FM передающего блока) |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | 500 Ом до 50 кОм / 4-контактный (Металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-198x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Новая цена в Великобритании в 1981 году: £258.75 Новая цена в сентябре 1982 года в Швеции: SEK 3200:- Новая цена в марте 1983 года в Швеции: SEK 4100:- |
| SE-FMR SE-FMT SE-H1 SE-M1 SE-MK SE-NB 0.5 CWF | FM приёмный блок FM передающий блок Одноухие наушники Микрофон ручной 25 кГц маркерный блок Блок подавления шума CW-фильтр, 500 Гц |
