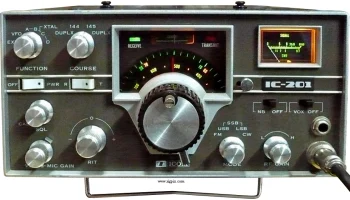

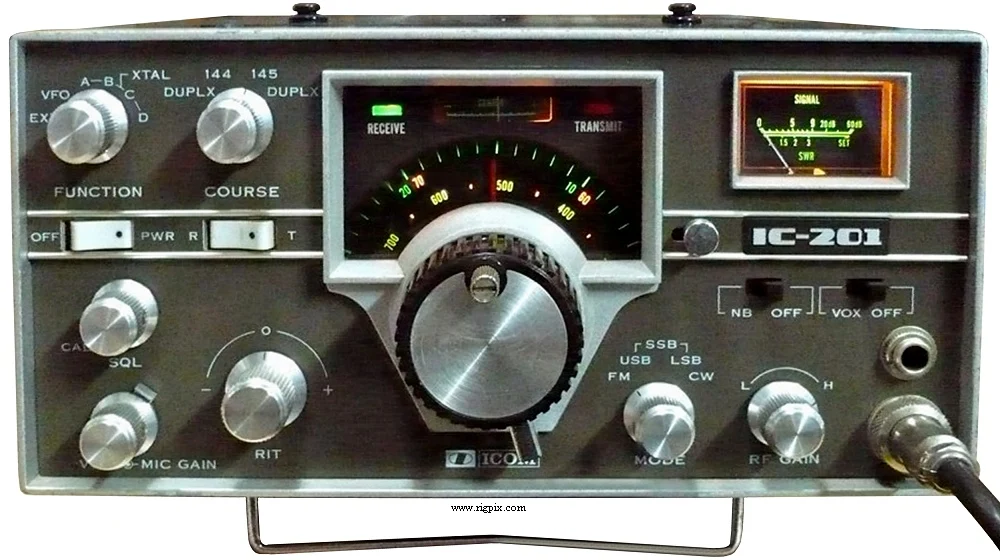

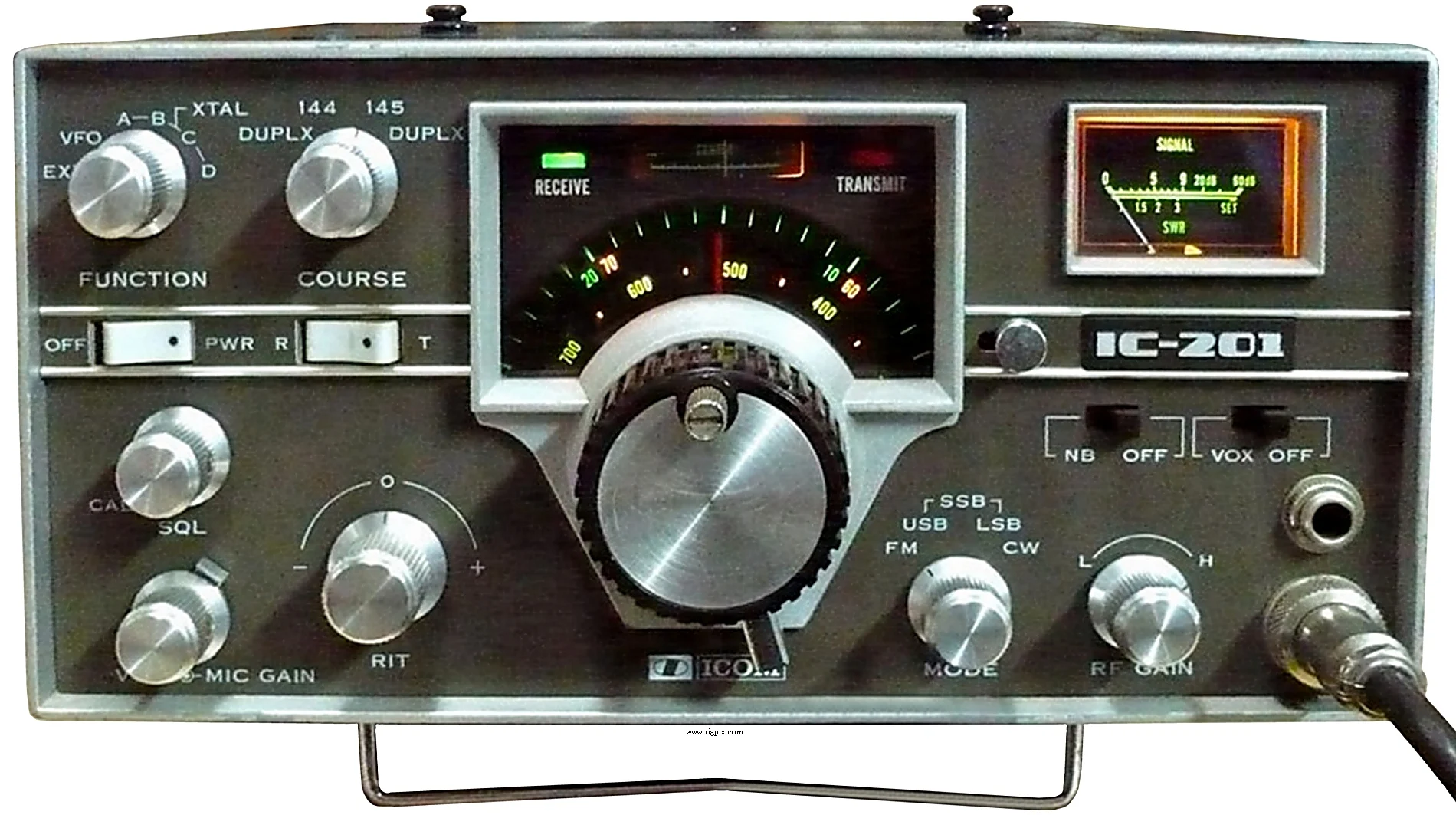

IC-201
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее ±2 КГц при температуре от -10 до +60°C (14 до 140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 4 дополнительных XTAL-контролируемых канала |
| Смещение/смещение ретранслятора | -600 КГц |
| Источник питания | 13.8 VDC (разъём с двумя контактами). Вариант подключения к сети. |
| Ток потребления / мощность | RX: Макс. 900 мА при 13.8 VDC TX: Макс. 2.8 А при 13.8 VDC |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 230*110*260 мм (9.06*4.33*10.24") |
| Вес | 5.4 кг (11.9 фунта) |
| Прочие особенности | Примечание. Функция RIT. VOX. Центрирующий измерительный прибор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин SSB/CW) IF: 10.7 MHz Двойной супергетеродин с двойным преобразованием (FM) 1-е промежуточное: 10.7 MHz 2-е промежуточное: 455 КГц |
|---|---|
| Чувствительность | FM: 0.4 uV (20 дБ SNR) SSB/CW: 0.5 uV (10 дБ SNR) |
| Чувствительность шумоподавителя | — |
| Фактор шума | — |
| Избирательность | FM 16 KHz (-6 дБ)32 KHz (-60 дБ) SSB/CW 2.4 KHz (-6 дБ)4.8 KHz (-60 дБ) |
| Отражение изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | ? Вт при ?% искажениях / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Максимальная выходная мощность FM:10 Вт SSB (PEP):10 Вт CW:10 Вт |
|---|---|
| FM | 10 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная фазовая модуляция SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 KHz |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 3-пин (металлический замок-штекер), ранняя версия 500 Ом / 4-пин (металлический замок-штекер), более поздняя версия |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1975-1979 гг. (Производство прекращено) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1976 году: SEK 3850:- Новая цена в Великобритании в 1976 году: £397.50 |
| IC-3PU | Внутренний источник питания переменного тока. 13.8 VDC, 3 A |
