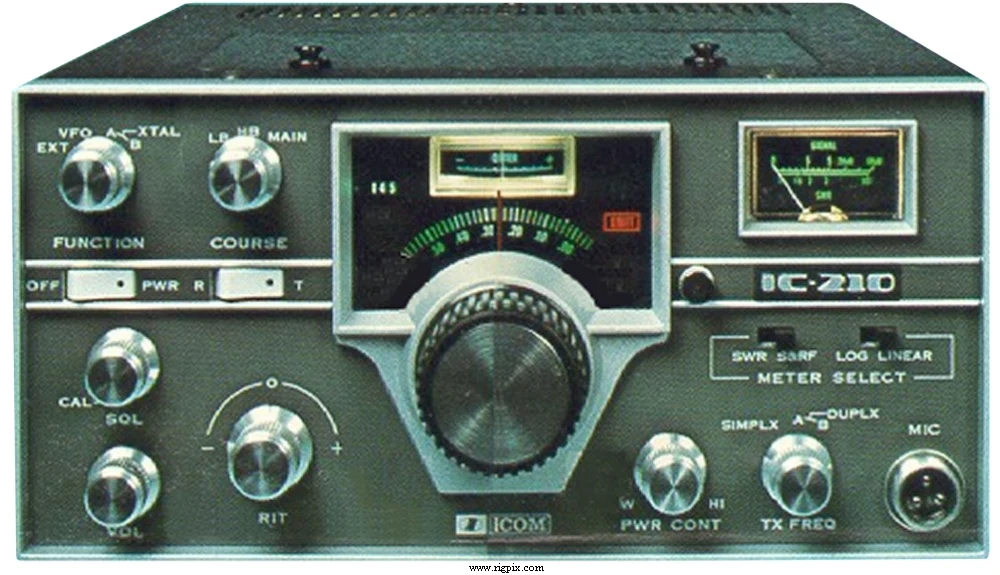

IC-210
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | Менее ±1.5 КГц при температуре от -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Каналы / управление памятью | 2 дополнительных управляемые кварцем канала |
| Смещение ретранслятора / сдвиг | ±600 КГц |
| Источник питания | 13.8 VDC ±15% (опция Mains) |
| Ток потребления / мощность | RX: 400-600 мАТХ: 1.2-2.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 230*111*260 мм (9.06*4.37*10.24") |
| Вес | 7.2 кг (15.87 фунта), с опциональным внутренним источником питания |
| Прочие особенности | Прибор для измерения коэффициента стоячей волны (SWR-meter). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.4 мкВ (20 дБ подавление шума) |
| Чувствительность схемы шумоподавления | — |
| Фактор шума | — |
| Избирательность | 16 кГц (-6 дБ)32 кГц (-50 дБ) |
| Изоляция по соседнему каналу | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при ?%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | 0.5-10 Вт |
|---|---|
| Система модуляции | Модуляция переменной реактивностью фазового сдвига |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 3-контактный (мужской замок штепсельный разъём) |
| Уровень входного сигнала микрофона | 6 мВ |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Ранняя система фазовой автоподстройки частоты (PLL). Новая цена в Швеции в 1974 году: SEK 4117:- |
| IC-3PU ? | Внутренний источник питания от сети переменного тока. 13.8 VDC, 3 A Бracket для монтажа в автомобиле |
