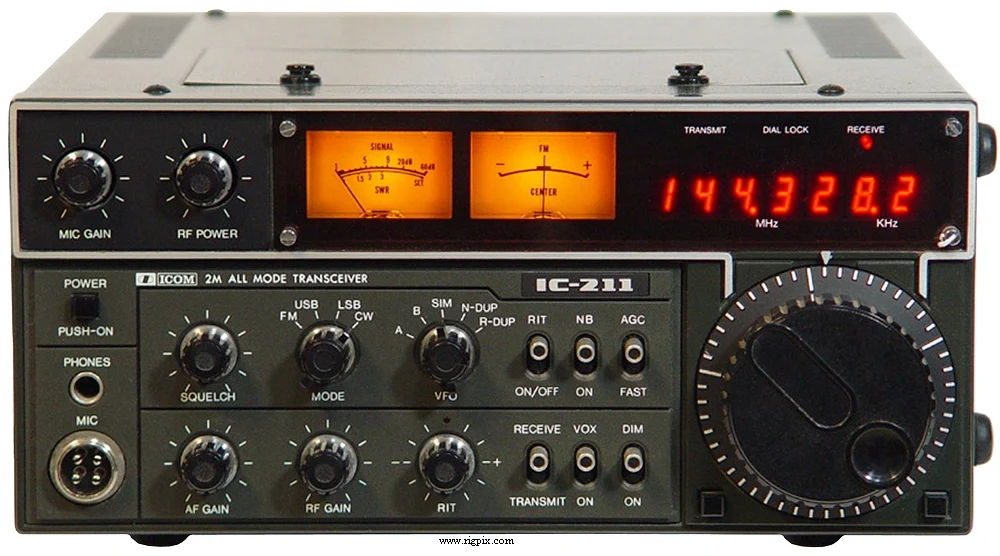

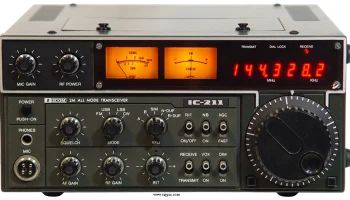

IC-211
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер диапазона VHF |
|---|---|
| Диапазон частот | США TX: 144-148 МГц RX: 144-148 МГц |
| Настройка частоты | 100 Гц / 5 кГц |
| Стабильность частоты | Менее ±1.5 кГц при температуре от -10 до +60°C (-10 до +140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | Нет |
| Репитер сдвиг / смещение | Нет выделенного. Этот радиоприемник разделяется между VFO A/B вместо этого |
| Источник питания | От сети: 117 В переменного тока ±10% или 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Прием: 0.9–1.1 А при 13.8 В DCПередача: 1.8–3.3 А при 13.8 В DC |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*111*264 мм (9.5*4.4*10.4 дюйма) |
| Вес | 6.1 кг (13.5 фунта) |
| Другие особенности | Примечание. VOX. Диммер. Измеритель КСВ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин (SSB/CW) Промежуточная частота: 10.7 МГцДвойной супергетеродин (FM) 1-я промежуточная частота: 10.7 МГц 2-я промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | FM: 0.6 мкВ (20 дБ подавление шума) SSB/CW: менее 0.5 мкВ (10 дБ S+N/N) |
| Чувствительность шумоподавителя | FM: менее 0.4 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | FM: 15 кГц (-6 дБ)30 кГц (-60 дБ)SSB/CW: 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Отражение изображения сигнала | >60 дБ |
| Выходная мощность звукового сопровождения / громкоговоритель | 1.5 Вт при ?% искажениях / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи FM: 1-10 Вт SSB (PEP): 10 Вт CW: 10 Вт |
|---|---|
| FM | 1-10 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частотная модуляцияSSB: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 4-контактный (мужской замок штекер) |
| Уровень входного сигнала микрофона | 10 мВ (типичный) |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| IC-EX1 IC-EX2 IC-HM5 IC-HP1 IC-RM2 IC-SM2 | Терминал расширения Терминал расширения с меткой 25 кГц Звукоусиливающий ручной микрофон Наушники Компьютеризированный удалённый контроллер Электретный настольный микрофон |
