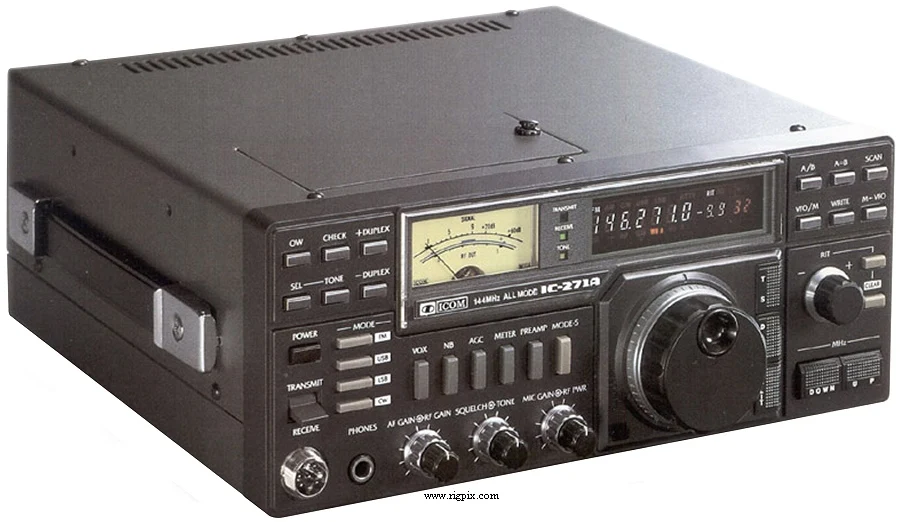

IC-271A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | США TX: 143.8-148.2 МГц RX: 143.8-148.2 МГц |
| Шаг перестройки | 10 / 100 Гц, 1 / 5 кГц |
| Стабильность частоты | Менее ±1.5 кГц при температуре от -10 до +60°C (-14 до +140°F) |
| Режимы работы | FM / SSB / CW |
| Количество каналов / управление памятью | 32 регулярных канала 2 сканируемых края памяти RAM хранение с резервированием литиевой батареей |
| Смещение/смещение ретранслятора | ± Любое разделение внутри полосы в шагах по 10 кГц |
| Источник питания | 13.8 В постоянного тока ±15% (опция Mains) |
| Ток потребления / мощность | Приём: 1.2–1.4 А Передача: Макс. 6 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 285*110*275 мм (11.22*4.33*10.83") |
| Вес | 5.2 кг (11.46 фунта) |
| Прочие особенности | Кодер CTCSS/PL. VOX. NB. CI-IV компьютерное управление. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW) Промежуточная частота: 10.75 МГц Двойной супергетеродин (FM) 1-я промежуточная частота: 10.75 МГц 2-я промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | FM: 0.3 мкВ (SINAD 12 дБ) SSB/CW: 0.5 мкВ (S+N/N 10 дБ) |
| Чувствительность шумоподавителя | FM: Менее 0.4 мкВ (Порог) SSB/CW: Менее 0.6 мкВ (Порог) |
| Коэффициент шума | — |
| Избирательность | FM: 15 кГц (-6 дБ) 30 кГц (-60 дБ) SSB/CW: 2.4 кГц (-6 дБ) 4.8 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Регулируемая от 1 до 25 Вт |
|---|---|
| Система модуляции | FM: Переменная реактивностьSSB: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замок штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Резервирование BIOS-RAM с помощью батареи. Специальная процедура замены батареи, иначе радиостанция выйдет из строя! |
| IC-EX309 IC-EX310 IC-EX314 IC-PS25 | Интерфейсный блок Блок голосового синтезатора Замена блока памяти Внутренний источник питания, 13.8 В постоянного тока, 8 А |
