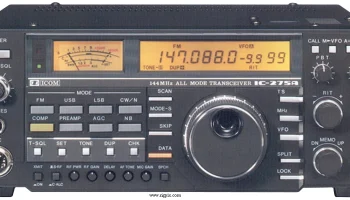

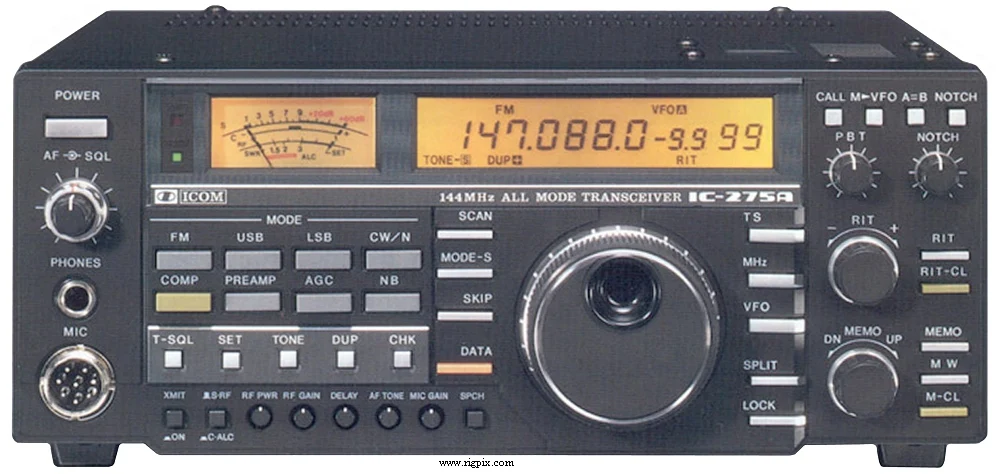

IC-275E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 МГц RX: 138-174 МГц (широкий диапазон принимаемых частот может потребовать модификации) |
| Шаг перестройки | 10 Гц, 1 / 2.5 / 5 / 10 кГц |
| Стабильность частоты | ±5 ppm при температуре от -10 до +60°C (от 14 до 140°F) |
| Режимы работы | FM / SSB / CW |
| Количество каналов / управление памятью | 99 регулярных 1 вызов 2 сканирования крайние ячейки памяти с резервированием литиевой батареей |
| Смещение / сдвиг ретранслятора / репитера | ±0-? МГц (по умолчанию 600 кГц ) |
| Источник питания | От сети: 240 В переменного тока ±10% (разъём типа IEC C14)или 13.8 В постоянного тока |
| Ток потребления / мощность | При приёме: 0.9–1 А при 13.8 В DCПередача: 3–6 А при 13.8 В DC |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 241*95*239 мм (9.5*3.7*9.4") |
| Вес | 6.2 кг (13.7 фунта) |
| Прочие особенности | Управление через интерфейс CI-V. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.75 МГц (FM/SSB), 10.7491 (CW) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.18 мкВ (уровень SINAD 12 дБ) SSB/CW: 0.1 мкВ (уровень отношения сигнал/шум 10 дБ) |
| Чувствительность шумоподавителя | FM: менее 0.1 мкВ (пороговый уровень) SSB: менее 0.56 мкВ (пороговый уровень) |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.2 кГц (-6 дБ)4.2 кГц (-60 дБ) |
| Отношение зеркального канала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность по радиочастоте | 2.5-25 Вт регулируемая |
|---|---|
| Система модуляции | FM: Переменная реактивностьSSB: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замоковый штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Ранняя версия имела полосу пропускания с настройкой полосы (PBT), которая была заменена потенциометром данных уровня в версии 1988 года и последующих версиях. Новая цена в Швеции в 1988 году: SEK 10995:- |
| AG-25 CR-64 CT-16 CT-17 FL-83 HM-12 HM-14 HM-15 MB-5 MB-23 PS-30 PS-55 SM-8 SM-10 SP-7 UT-34 UT-36 | Водонепроницаемый предусилитель для 2-метрового диапазона Высокостабильный кварцевый блок Интерфейс для спутниковой связи Устройство управления интерфейсом CI-V Узкий фильтр CW (500 Гц) Ручной микрофонРучной микрофон с клавиатурой DTMFРучной микрофон с вызывным тоном 1750 Гц Кронштейн для монтажа на автомобиле Набор для переноски и резиновых ножек Блок питания переменного тока. 13.8 В DC, 25 А Блок питания переменного тока. 13.8 В DC, 20 А Настольный микрофон с двумя выходами линии Настольный микрофон со встроенным компрессором и эквалайзером Внешний громкоговоритель Шумоподавитель с тонированием Голосовой синтезатор |
