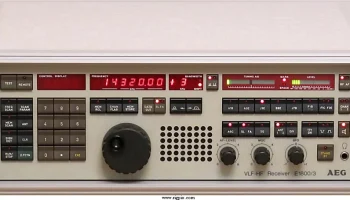

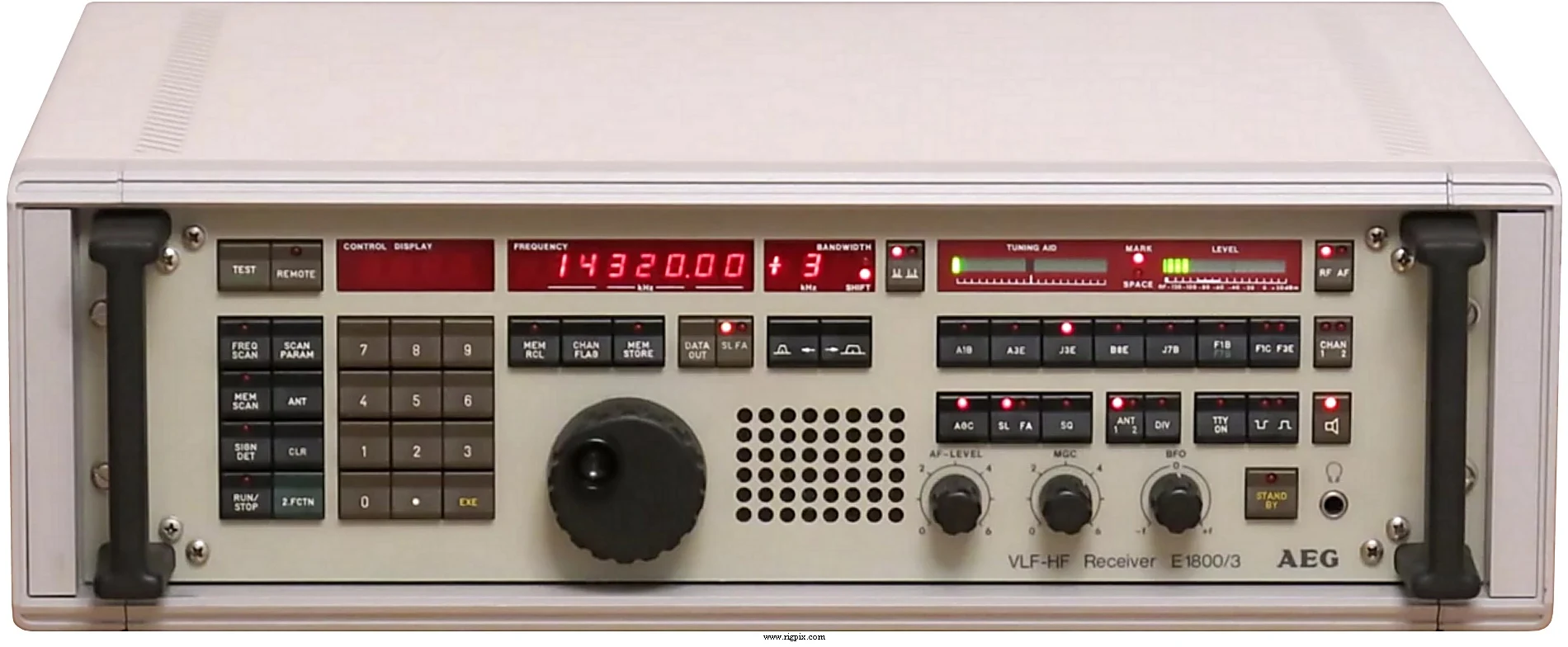

E1800/3
Источник:
ОБЩИЕ
| Type | HF-приёмник |
|---|---|
| Frequency range | 0.01-30 MHz |
| Tuning steps | 10 Гц |
| Frequency stability | ±0.3 ppm @ -20 до +55°C (-4 до +131°F) |
| Mode | Основной режим: AM / SSB / VSB / CW / RTTYДополнительные опции: ISB, FSK, FAX, 4-FSK и FM |
| Channels / memory management | 100 стандартных каналов @ 3 или 140 каналов в секунду (в зависимости от опции) RAM-память с резервированием литиевой батареей |
| Power supply | От сети: 110 / 220 В переменного тока ±15% (разъём IEC C14) Также опция 21.5-30 В постоянного тока |
| Current drain / power consumption | Основной приёмник: 40 Вт при питании от сети или 1.5 А при 24 В постоянного токаПолностью оборудованный: 70 Вт при питании от сети или 2.5 А при 24 В постоянного тока |
| Antenna impedance / connector | 0.01-1.6 МГц: 50 Ом / разъём N-jack 1.6-30 МГц: 50 Ом / разъём N-jack |
| Dimensions (W*H*D) | 465*132*433 мм (18.3*5.2*17") |
| Weight | 15 кг (33.1 фунта), основной приёмник |
| Other features | Выход промежуточной частоты 200 кГц (опции 10.7 МГц, 30 и 525 кГц). Вход опорной частоты 10 МГц. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием (стандартный вариант) 1-е промежуточное частота: 42.2 МГц 2-е промежуточная частота: 200 кГц |
|---|---|
| Sensitivity | 0.2 мкВ (без ссылки на соотношение сигнал-шум) |
| Squelch sensitivity | 0.1 мкВ (пороговое значение)1 В (строгий контроль) |
| Noise figure | — |
| Selectivity | До 7 механических фильтров промежуточной частоты могли быть установлены, начиная от 100 Гц до 6 кГц. |
| Image rejection | — |
| AF output power / speaker | 1 Вт при ?%-й искажённости /? Ом |
| External speaker connector | Выход для подключения колонок: 600 Ом |
ПРОЧЕЕ
| Manufactured | Западная Германия, 1987-1989 гг. (вышедший из производства) |
|---|---|
| Additional info | Модульная конструкция с множеством опций. Улучшенная передняя панель по сравнению с предыдущей версией. Новая цена в Западной Германии в 1987 году: DM 40000–80000 плюс НДС (в зависимости от опций) |
| Option 01 Option 02 Option 03 Option 04 Option 05 Option 06 Option 07 Option 08 Option 09 Option 10 Option 11 Option 12 Option 13 Option 14 Option 15 Option 16 BG 1800 FSA 1550/3 PSG 1700/2 | DE 1710/2, демодулятор ISB TD 1710, телекс-демодулятор? TZ 1710, дополнительный телекс-демодулятор? ES 1700/2, предселектор BA 1700, предселектор AD 1710, антенный разностоящий блок FU 1800, преобразователь частоты (промежуточная частота) ED 1710, блок разностояния приёма BT 1800, самотестирование NB 1800, источник питания от сети и постоянного тока SER 1810, интерфейс RS-232C, интерфейс IEC (IEC 1810/IEEE 488) IEC интерфейс (IEC 1810/IEC 625) PSE 1800, параллельный интерфейс Блок дистанционного управления Анализатор телекса Панорамный дисплей (до 5 МГц полосы пропускания) |
