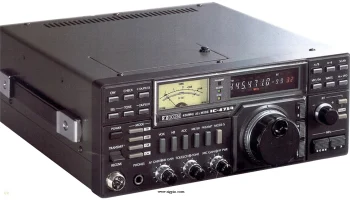

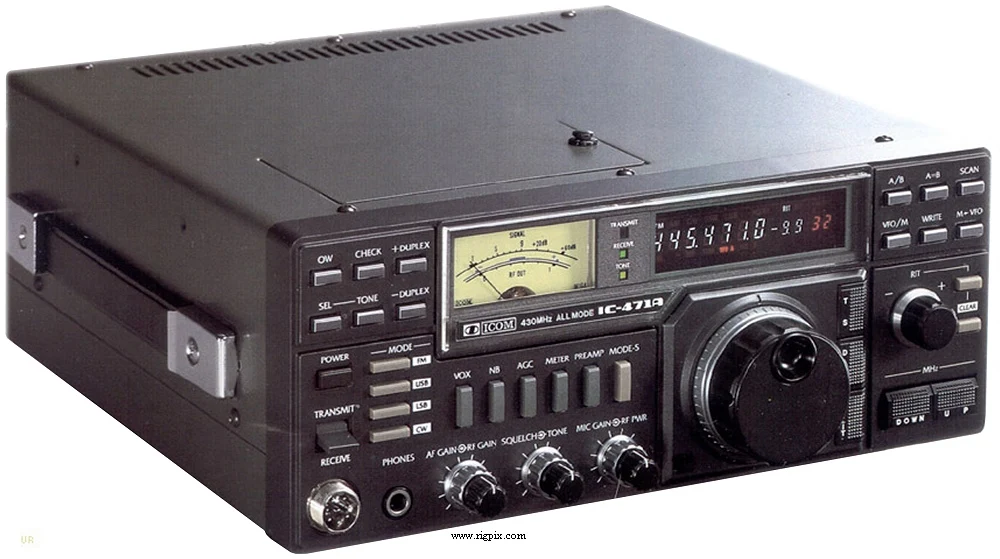

IC-471A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик УВЧ |
|---|---|
| Диапазон частот | США TX: 430-450 МГц RX: 430-450 МГц |
| Шаг перестройки | 10 / 100 Гц, 1 / 5 кГц |
| Стабильность частоты | 0.001% @ от -10 до +60°C (14 до 140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 32 регулярных канала 2 сканируемых края памяти RAM хранение с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | ± любое разделение полосы в шагах по 10 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 1.2–1.4 А Передача: Макс. 8 А |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 285*110*275 мм (11.22*4.33*10.83") |
| Вес | 6 кг (13.23 фунта) |
| Прочие особенности | Кодер CTCSS/PL. VOX. NB. CI-IV компьютерное управление. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (SSB/CW) 1-е ПЧ: 70.4515 МГц 2-е ПЧ: 10.75 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 70.4515 МГц 2-е ПЧ: 10.75 кГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.3 мкВ (SINAD 12 дБ) SSB/CW: 0.3 мкВ (0.3 мкВ (10 дБ S+N/N) |
| Чувствительность шумоподавителя | FM: Менее 0.3 мкВ (Порог) SSB/CW: Менее 1 мкВ (Порог) |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Отношение сигнал/изображение | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимум 25 Вт |
|---|---|
| Система модуляции | FM: Переменная реактивностьSSB: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замок-разъём типа Jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (Выпущено из производства) |
|---|---|
| Дополнительная информация | Резервирование BIOS-RAM с помощью аккумулятора. Специальная процедура замены батареи, иначе радио перестанет работать! |
| HM-12 HM-14 HM-15 IC-EX309 IC-EX310 IC-EX314 IC-PS25 | Стандартный ручной микрофонРучной микрофон с клавиатурой для DTMFРучной микрофон с вызовом тона 1750 ГцИнтерфейсный блокГолосовой синтезаторМодуль памяти RAMЗамена модуля памяти Внутренний источник питания, 13.8 В постоянного тока, 8 А |
