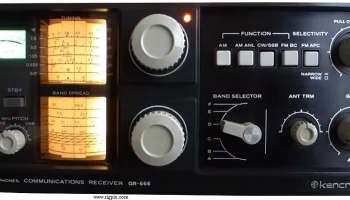

QR-666
Источник:
ОБЩИЕ
| Тип | HF (VHF) приёмник |
|---|---|
| Диапазон частот | 0.17-30 МГц в 6 диапазонах (опция 87.5-108 МГц (76-90 МГц в Японии)): А: 0.17-0.41 МГц В: 0.525-1.25 МГц С: 1.25-3 МГц Д: 3-7.5 МГц Е: 7.5-18 МГц F: 18-30 МГц (расширенный диапазон на любительских диапазонах и основных широковещательных диапазонах) |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | — |
| Режимы работы | АМ / SSB / CW (опция WFM) |
| Каналы / управление памятью | Нет |
| Источник питания | От сети: 100/117/220/240 В переменного токаили внешний источник 12-15 В постоянного токаили восемь батарей LR20 / D |
| Ток потребления / мощность | ? мА при 12 В постоянного тока |
| Импеданс антенны / разъём | 50 Ом / SO-239Высокоомный / винтовые клеммыВстроенная телескопическая антенна |
| Габариты (Ш*В*Г) | 362*163*322 мм (14.25*6.42*12.68”), без опций |
| Вес | 7.3 Кг (16.1 фунта), без опций |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин (диапазоны A-E) Промежуточная частота: 455 кГц (опция WFM: 10.7 МГц) Двухканальный супергетеродин (диапазон F) Первая промежуточная частота: 4.034 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | — |
| Избирательность | АМ узкий: 3 кГц (-6 дБ)15 кГц (-60 дБ) АМ широкий: 5 кГц (-6 дБ)15 кГц (-50 дБ) WFM (опция): 150 кГц (-6 дБ)750 кГц (-50 дБ) |
| Изоляция от зеркального канала | 50-70 дБ в зависимости от диапазона |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-1975 (вышедший из производства) |
|---|---|
| Дополнительная информация | Этот радиоприёмник выпускался в виде набора для самостоятельной сборки, но также продавался заводской сборки под брендами Kenwood и Trio |
| QR-6FM QR-6MK | 87.5-108 МГц тюнер для приёма WFM (в Японии 76-90 МГц) 500 кГц маркерный блок |
