IC-905
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер диапазонов VHF/UHF/SHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 / 1240-1300 / 2300-2450 / 5650-5850 МГц RX: 144-146 / 430-440 / 1240-1300 / 2300-2450 / 5650-5850 МГц США TX: 144-148 / 430-450 / 1240-1300 / 2300-2310 / 2390-2450 / 5650-5925 МГц RX: 144-148 / 430-450 / 1240-1300 / 2300-2310 / 2390-2450 / 5650-5925 МГц 3 см / 10.0-10.5 ГГц опция (CX-10G) 1.2 см / 24 ГГц опция (CX-24G) |
| Шаг перестройки | До 1 Гц |
| Устойчивость частоты | Менее ±65 ppm (стабилизированный по GPS OCXO) Внешний блок RF: от -10 до +55 °C (от 14 до 131 °F) |
| Режимы работы | АМ / FM / SSB / CW / RTTY / DV & DD (D-Star) / FM-ATV Выбираемые аудиоподключи для ATV: 4.5, 6.0 и 6.5 МГц (Также 5.5, 7.02 и 7.2 МГц начиная с прошивки v1.15 и выше) |
| Каналы / управление памятью | 500 регулярных каналов в пределах до 100 групп 25 сканирующих пар краёв (Программа сканирования) 12 вызовов (по 2 в каждой полосе) 2500 ретрансляторов 300 GPS Неразрушимое EEPROM хранение |
| Смещение / сдвиг ретранслятора | Программируемое |
| Источник питания | 13.8 В постоянного тока ±15% (разъём Barrel) |
| Ток потребления / мощность | RX: Макс. 3 А TX: Макс. 5.5 А |
| Импеданс антенны / разъём | 2 м/70 см/23 см 50 Ом / N-гнездо 13 см 50 Ом / SMA 6 см 50 Ом / SMA (Также имеется SMA-разъём для антенны GPS) |
| Габариты (Ш*В*Г) | Контроллер: 200*84*82 мм (7.9*3.3*3.2") Блок RF: 172*87*210 мм (6.8*3.4*8.3") |
| Вес | Контроллер: 940 г (2.1 фунта) Блок RF: 3.2 кг (7.1 фунта) |
| Другие особенности | Аналоговый AV-вход/выход для ATV (75 Ом, 1 Впп). Разъём USB-C. Цветной сенсорный экран размером 4.3 дюйма. Спектроскопия и водная диаграмма. Порты LAN. Измеритель коэффициента стоячей волны (За исключением необязательных полос). Водонепроницаемый корпус IPX5 наружного блока RF. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Прямое оцифровывание сигнала RF (2 м/70 см) Снижение частоты преобразования IF (23 см/13 см/6 см) 23 см: 331-371 МГц 13 см / 6 см: 1-й: 914 МГц диапазон, 2-й: 346 МГц диапазон |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 2 м: 1 мкВ 70 см: 1 мкВ 23 см: 1 мкВ 13 см: 1 мкВ 6 см: 1.4 мкВ 3 см: 1.12 мкВ (При наличии CX-10G) 1.2 см:? мкВ (При наличии CX-24G) FM (12 дБ SINAD): 2 м: 0.17 мкВ 70 см: 0.17 мкВ 23 см: 0.17 мкВ 13 см: 0.17 мкВ 6 см: 0.25 мкВ 3 см: 0.22 мкВ (При наличии CX-10G) 1.2 см:? мкВ (При наличии CX-24G) SSB/CW (Фильтр: SOFT. 10 дБ SNR): 2 м: 0.11 мкВ 70 см: 0.11 мкВ 23 см: 0.11 мкВ 13 см: 0.11 мкВ 6 см: 0.15 мкВ 3 см: 0.14 мкВ (При наличии CX-10G) 1.2 см:? мкВ (При наличии CX-24G) DV (BER 1% (PN9)): 2 м: 0.35 мкВ 70 см: 0.35 мкВ 23 см: 0.35 мкВ 13 см: 0.35 мкВ 6 см: 0.5 мкВ 3 см:? мкВ (При наличии CX-10G) 1.2 см:? мкВ (При наличии CX-24G) DD (BER 1% (PN9)): 23 см: 1.58 мкВ 13 см: 1.58 мкВ 6 см: 2.23 мкВ 3 см:? мкВ (При наличии CX-10G) 1.2 см:? мкВ (При наличии CX-24G) FM-ATV (На основе первого демонстрационного образца из США) -80 дБм (Порог для чистого видео P5) -90 дБм (Порог обнаружения) Чувствительность европейской версии (Аналоговые режимы) АМ (BW=4 кГц, 60%-е модуляция, 12 дБ SINAD): 2 м: 0 дБуВэмф 70 см: 0 дБуВэмф 23 см: 0 дБуВэмф 13 см: 0 дБуВэмф 6 см: 0 дБуВэмф 3 см:? дБуВэмф (При наличии CX-10G) 1.2 см:? дБуВэмф (При наличии CX-24G) FM (BW=7 кГц, 60%-е модуляция, 12 дБ SINAD): 2 м: 0 дБуВэмф 70 см: -6 дБуВэмф 23 см: -6 дБуВэмф 13 см: -6 дБуВэмф 6 см: -6 дБуВэмф 3 см:? дБуВэмф (При наличии CX-10G) 1.2 см:? дБуВэмф (При наличии CX-24G) SSB/CW (BW=2.4 кГц, Фильтр: SOFT, 12 дБ SINAD): 2 м: -6 дБуВэмф 70 см: -6 дБуВэмф 23 см: -6 дБуВэмф 13 см: -6 дБуВэмф 6 см: -6 дБуВэмф 3 см:? дБуВэмф (При наличии CX-10G) 1.2 см:? дБуВэмф (При наличии CX-24G) |
| Чувствительность блокировки шумов | - |
| Коэффициент шума | - |
| Избирательность | АМ (BW=6 кГц) 6 кГц (-3 дБ) 15 кГц (-60 дБ) FM (BW=15 кГц) 12 кГц (-6 дБ) 20 кГц (-60 дБ) SSB (BW=2.4 кГц) 2.4 кГц (-3 дБ) 3.6 кГц (-60 дБ) CW (BW=500 Гц) 500 Гц (-3 дБ) 700 Гц (-60 дБ) RTTY (BW=500 Гц) 500 Гц (-3 дБ) 700 Гц (-60 дБ) DV (12.5 кГц интервал) -50 дБ DD (300 кГц интервал) -40 дБ |
| Отражение изображения | SSB/CW 2 м/70 см: 70 дБ 23 см/13 см/6 см: 50 дБ AM/FM/DV 2 м / 70 см: 60 дБ 23 см/13 см/6 см: 50 дБ DD 23 см/13 см/6 см: 50 дБ |
| Выходная мощность ЗЧ / громкоговоритель | Встроенный громкоговоритель: 530 мВт при искажении 10% / 12 ОмВнешний громкоговоритель: 200 мВт при искажении 10% |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 2 м: 10 Вт (АМ: 2.5 Вт) 70 см: 10 Вт (АМ: 2.5 Вт) 23 см: 10 Вт (АМ: 2.5 Вт) 13 см: 2 Вт (АМ: 500 мВт) 6 см: 2 Вт (АМ: 500 мВт) 3 см: 500 мВт (АМ: 125 мВт) При использовании CX-10G через 13 см (IF 2.4 ГГц) 1.2 см: 500 мВт (АМ: 125 мВт) При использовании CX-24G через 13 см (IF 2.4 ГГц) |
|---|---|
| 2 м | 10 Вт (АМ: 2.5 Вт) |
| 70 см | 10 Вт (АМ: 2.5 Вт) |
| 23 см | 10 Вт (АМ: 2.5 Вт) |
| 13 см | 2 Вт (АМ: 500 мВт) |
| 6 см | 2 Вт (АМ: 500 мВт) |
| 3 см | 500 мВт (АМ: 125 мВт) |
| 1.2 см | 500 мВт (АМ: 125 мВт) |
| Модуляционная система | АМ: Цифровая низкоэнергетическая модуляция FM: Цифровая реактивная модуляция SSB: Цифровая модуляция PSN DV: Цифровая модуляция GMSK DD: Цифровая модуляция GMSK ATV: Цифровая реактивная модуляция |
| Максимальное отклонение FM (установлено заводом) | FM: ±5 кГц NFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем –43 до –60 дБ (в зависимости от полосы) |
| Импеданс микрофона / разъём | 2.2 КОм / TRRS «Субминиджек» (2.5 мм) |
| Уровень входа микрофона | - |
ПРОЧЕЕ
| Произведено | Япония, 2023-202x |
|---|---|

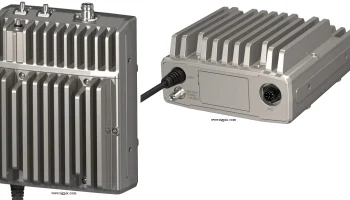

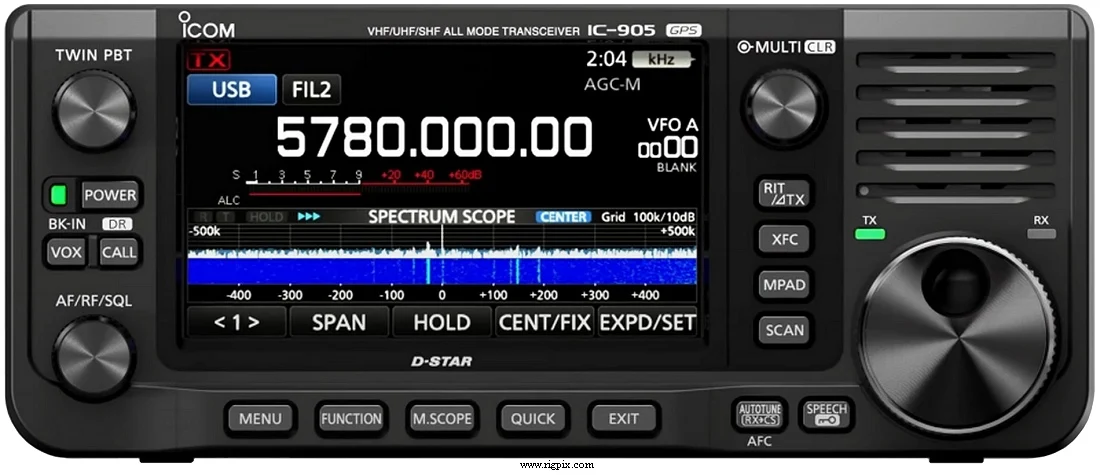

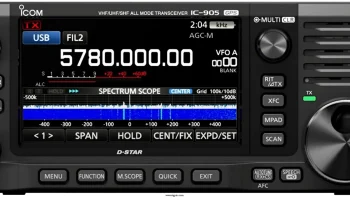

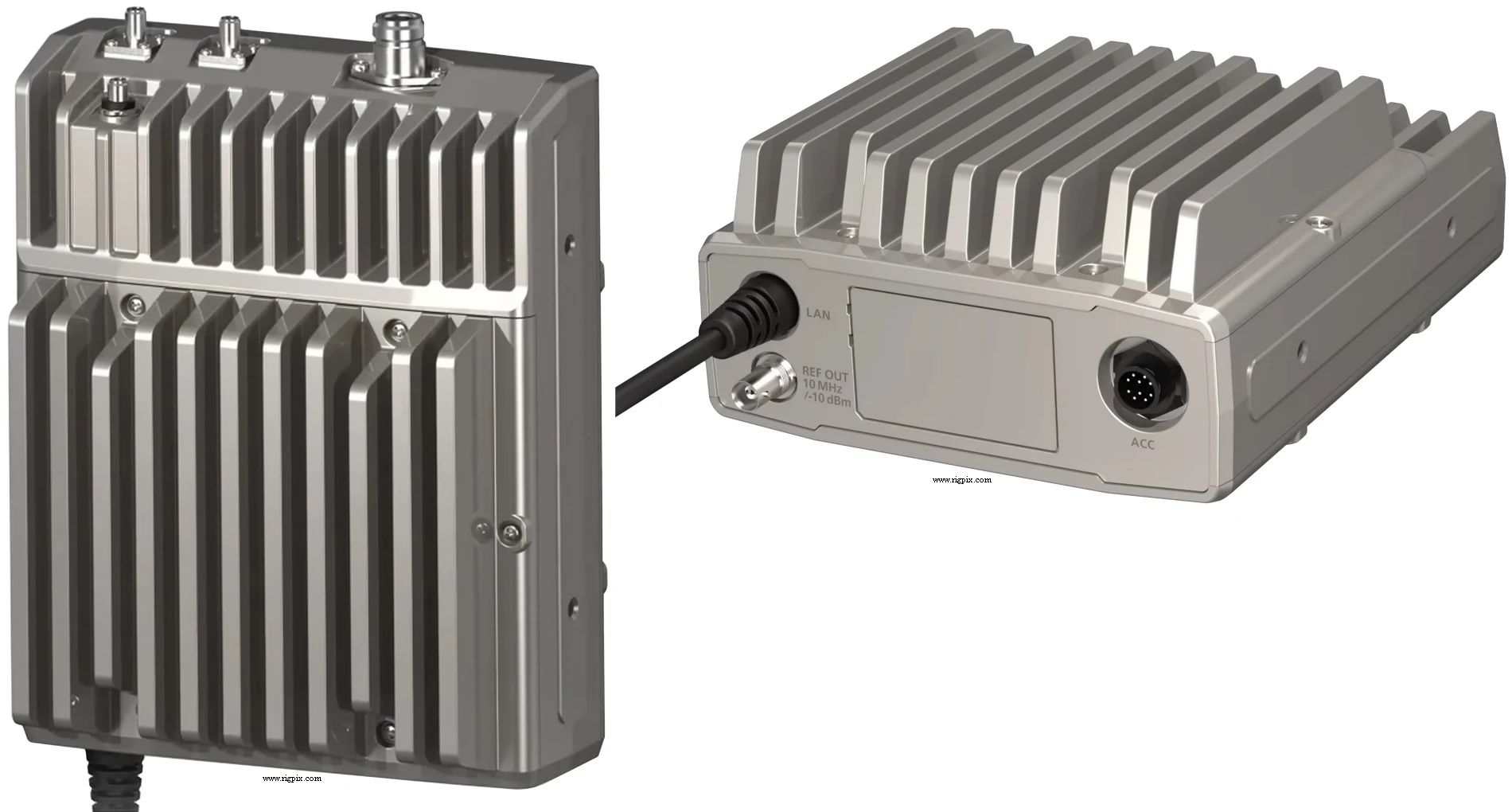

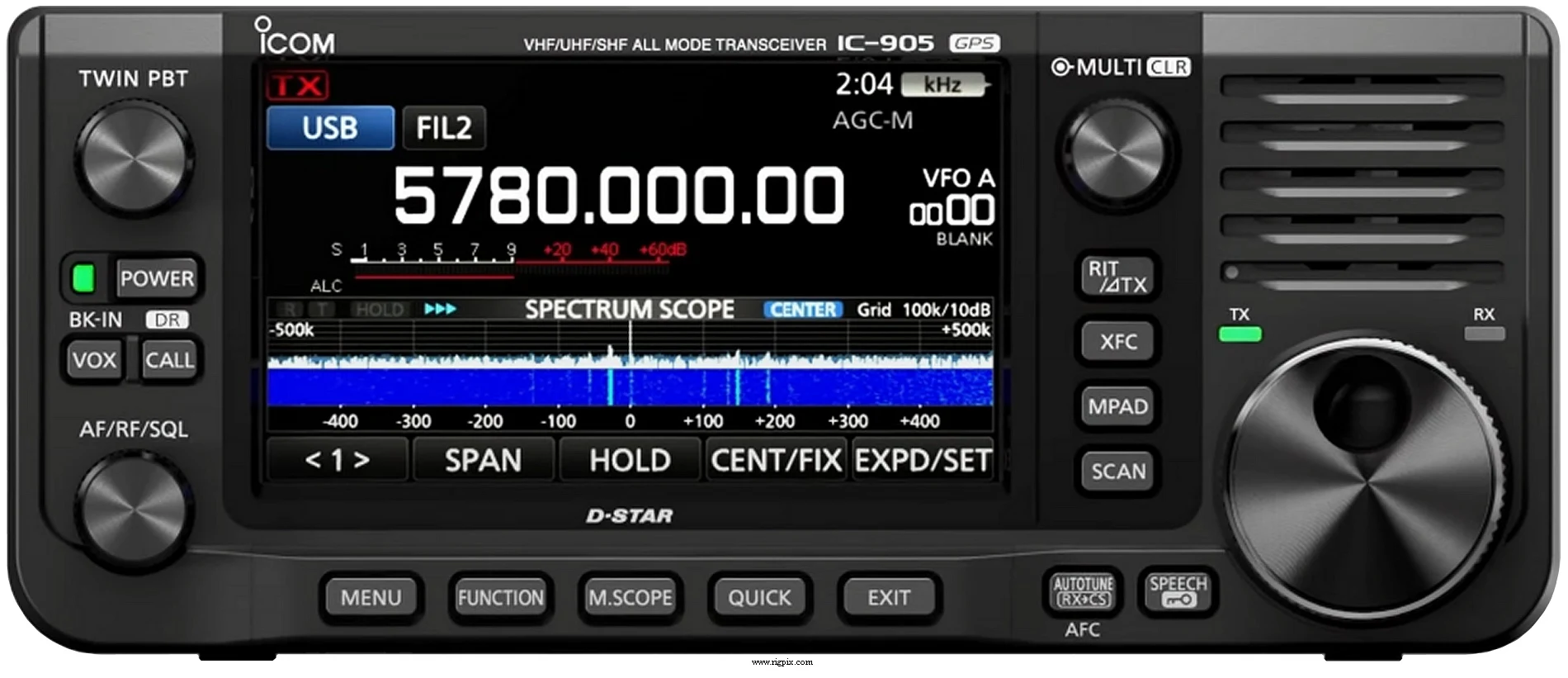

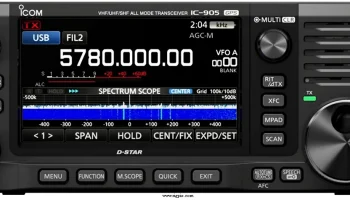

| Дополнительная информация | Эта система состоит из контроллера в стиле IC-705, подключённого к наружному водонепроницаемому RF-блоку IPX5 посредством LAN-кабеля управления, использующего технологию PoE. Это эффективно устраняет потери коаксиального кабеля. Для достижения максимальной точности и стабильности частоты система управляется сигналом 1PPS от встроенного GPS-приемника. Новая цена, сентябрь 2023 года в Швеции: SEK 46995:- Новая цена, декабрь 2023 года в Швеции: SEK 39945:- Новая цена, май 2024 года в Швеции: SEK 46995:- Новая цена, май 2024 года в Германии: 3999.00 Евро Новая цена, май 2024 года в США: $2899.95 Новая цена, май 2024 года в Великобритании: £2999.95 Новая цена, август 2025 года в Швеции: SEK 46995:- |
