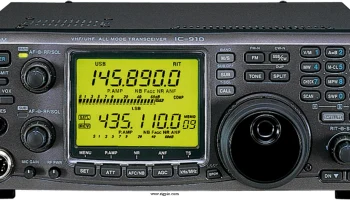

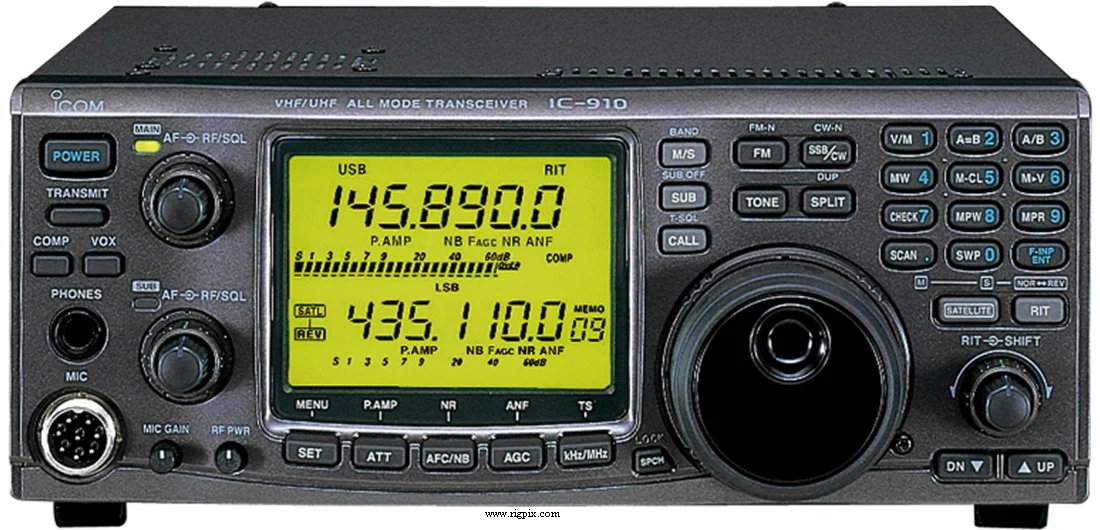

IC-910D
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 144-146 / 430-440 МГц RX: 136-174 / 420-480 МГц 23 см опция UX-910) TX: 1260-1300 МГц RX: 1260-1320 МГц |
| Шаг перестройки | FM: 100 Гц, 5 / 6.25 / 10 / 12.5 / 20 / 25 / 100 кГц SSB/CW: 1 / 10 / 50 / 100 Гц |
| Стабильность частоты | Лучше чем ±3 ppm (±0.5 ppm с опцией CR-293) |
| Режим работы | FM / FM-N / SSB / CW |
| Каналы / управление памятью | 99 регулярных каналов на диапазон 6 сканирующих краёв на диапазон 1 вызов на диапазон 10 спутниковых запоминаний Неразрушаемое EEPROM хранение |
| Смещение / сдвиг репитера | ±0-10 МГц (2 м/70 см)±0-100 МГц (23 см, с опцией UX-910) |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Макс. 2.5 АTX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / 1*SO-239 + 1*N-гнездо (также 1*N-гнездо для опции UX-910) |
| Габариты (Ш*В*Г) | 241*94*239 мм (9.49*3.7*9.41") |
| Вес | 4.5 Кг (9.92 фунта), без UX-910 |
| Другие особенности | CTCSS/PL. Двойные порты последовательного порта 9600 бит/с и встроенный телеграфный ключ. Двухканальный приём. |
ПРИЁМНАЯ ЧАСТЬ

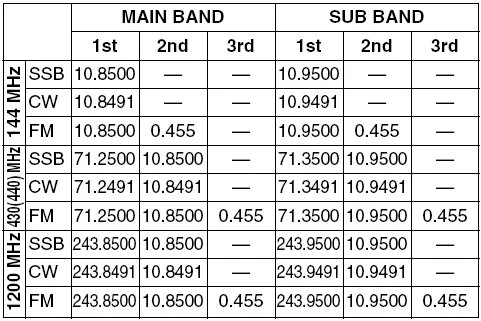

| Система приёма | Одинарное-двойное-тройное супергетеродинное преобразование, в зависимости от полосы и режима IF-матрица |
|---|---|
| Чувствительность | FM: <0.18 мкВ (12 дБ SINAD) SSB/CW: <0.11 мкВ (10 дБ S/N) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) FM-N 8 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) CW-N 500 Гц (-6 кГц)1.34 кГц (-60 дБ) |
| Отношение сигнал/изображение | 2м/70см: >60 дБ23см: >50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | Миниджек TS (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Мощность 2 м:2.5-50 Вт 70 см:2.5-50 Вт 23 см:1-10 Вт(с опцией UX-910) |
|---|---|
| 2 м | 2.5-50 Вт |
| 70 см | 2.5-50 Вт |
| 23 см | 1-10 Вт |
| Модуляционная система | FM: Переменная реактивная модуляцияSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцFM-N: ±2.5 кГц |
| Спуровые излучения | 2 м/70 см: Лучше чем -60 дБ23 см: Лучше чем -50 дБ (с опцией UX-910) |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с фиксатором кольца-мужской) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2000-200х (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AG-25 AG-35 AG-1200 AG-2400 CR-293 CT-17 FL-132 FL-133 HM-12 MB-5 MB-23 SM-20 SP-7 SP-21 UT-102 UT-106 UX-910 | Предусилитель, 2 м Предусилитель, 70 см Предусилитель, 23 см Модуль-диапазон-S, 2400-2402 МГц Высокостабильный кварцевый модуль CI-V Преобразователь уровня телеграфии Узкий фильтр CW (500 Гц), основной RX Узкий фильтр CW (500 Гц), суб RX Ручной микрофон с переключателями вверх-вниз Бортовой монтажный кронштейн Рукоятка переноски Внешний микрофонный держатель Компактный внешний громкоговоритель Громкоговоритель 8 Ом Устройство синтеза речи DSP 23 см блок |
