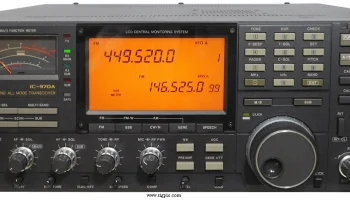

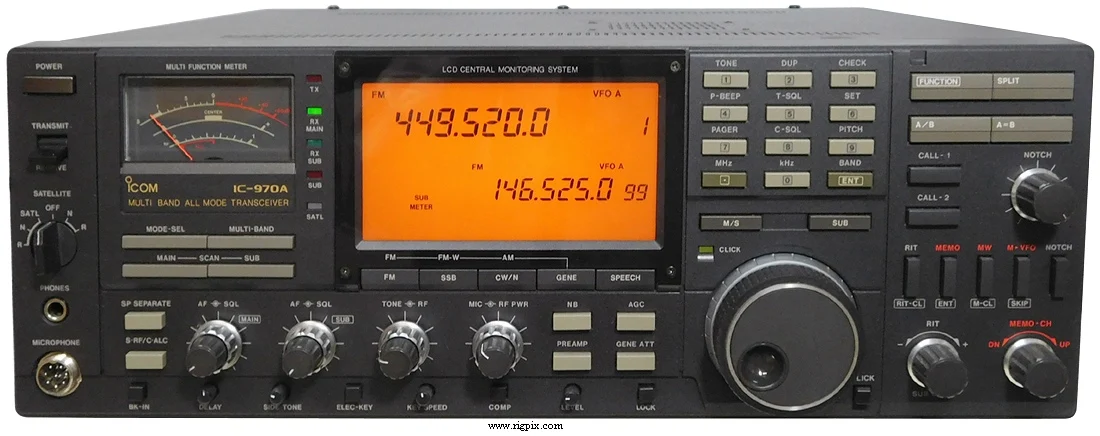

IC-970A
Источник:
ПРИЁМНАЯ ЧАСТЬ

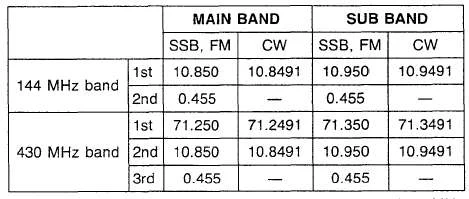

| Receiver system | Одинарный-двойной-тройной супергетеродин в зависимости от полосы частот и режима IF-матрица |
|---|---|
| Sensitivity | FM: 0.18 мкВ (12 дБ SINAD) SSB/CW: 0.11 мкВ (10 дБ S/N) |
| Squelch sensitivity | FM: Менее 0.18 мкВ (Порог) SSB/CW: Менее 0.56 мкВ (Порог) |
| Noise figure | — |
| Selectivity | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) CW узкий (Опционально) 500 Гц (-6 кГц)1.3 кГц (-60 дБ) |
| Image rejection | — |
| AF output power / speaker | 1.5 Вт при искажении 10% / 8 Ом |
| External speaker connector | Миниразъём TS (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Мощность передатчикаПолоса частот единица 2 м: 3.5-25 ВтВстроенный 70 см: 3.5-25 ВтВстроенный 23 см: 1-10 ВтUX-97 13 см: 1 ВтUX-98 |
|---|---|
| 2 m | 3.5-25 Вт |
| 70 cm | 3.5-25 Вт |
| 23 cm | 1-10 Вт |
| 13 cm | 1 Вт |
| Modulation system | FM: Переменная реактивная частота модуляцииSSB: Балансная модуляция |
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный (мужской замок разъёма типа jack) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1990-199x (вышедший из производства) |
|---|---|
| Additional info | — |
| AG-25 AG-35 AG-1200 CR-293 CT-17 EX-243 FL-132 FL-133 HM-58 HP-2 MB-19 PS-15 PS-30 PS-35 PS-55 SM-6 SM-8 SP-3 SP-20 TV-970 UT-34 UT-36 UX-97 UX-98 UX-R96 | Подвесной предусилитель мачты. Подвесной предусилитель мачты 2 м. Подвесной предусилитель мачты 70 см. Высокостабильный кристалл 23 см (±0.5 ppm) Преобразователь уровня интерфейса CI-V Электронный ключ CW Узкий фильтр CW (500 Гц), основной RX Узкий фильтр CW (500 Гц), дополнительный RX Микрофон для связи с кнопками вверх/вниз Коммуникационные наушники Рельсы для монтажа Радиомикрофон Радиомикрофон с двумя выходами линии Внешний динамик. 4 Вт, 8 Ом Внешний динамик с фильтрами. 5 Вт, 8 Ом Адаптер для любительского телевидения (режим A5 & A9 — аналоговый видео) Блок тонального шумоподавления Синтезатор речи Блок 23 см, мощность 10 Вт Блок 13 см, мощность 1 Вт Приёмник 50-905 МГц |
