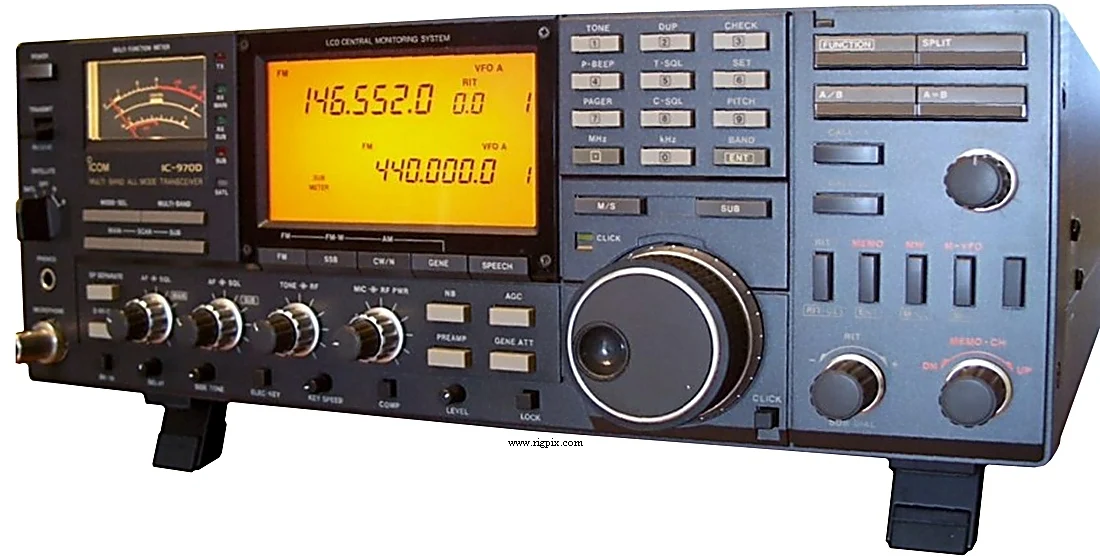

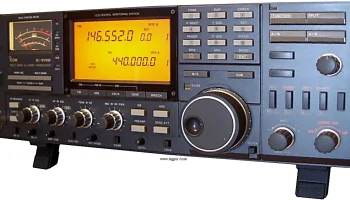

IC-970D
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одинарный-двойной-тройной супергетеродин в зависимости от полосы и режима IF-матрица |
|---|---|
| Чувствительность | FM: 0.18 мкВ (12 дБ SINAD) SSB/CW: 0.11 мкВ (10 дБ S/N) |
| Чувствительность шумоподавителя | FM: менее 0.18 мкВ (Порог) SSB/CW: менее 0.56 мкВ (Порог) |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) CW узкий (Опционально) 500 Гц (-6 кГц)1.3 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность AF / громкоговоритель | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность передачиПолоса Частота 2 м FM: 6-45 ВтВстроенный 2 м SSB/CW: 5-35 ВтВстроенный 70 см FM: 6-40 ВтВстроенный 70 см SSB/CW: 5-30 ВтВстроенный 23 см: 1-10 ВтUX-97 13 см: 1 ВтUX-98 |
|---|---|
| 2 м FM | 6-45 Вт |
| 2 м SSB/CW | 5-35 Вт |
| 70 см FM | 6-40 Вт |
| 70 см SSB/CW | 5-30 Вт |
| 23 см | 1-10 Вт |
| 13 см | 1 Вт |
| Модуляционная система | FM: Переменная реактивная частотная модуляцияSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 600 Ом / 8-контактный (разъем Male locking ring jack) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1990-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AG-25 AG-35 AG-1200 CR-293 CT-17 EX-243 FL-132 FL-133 HM-58 HP-2 MB-19 PS-15 PS-30 PS-35 PS-55 SM-6 SM-8 SP-3 SP-20 TV-970 UT-34 UT-36 UX-97 UX-98 UX-R96 | Подставка мачтового предусилителя. Мачтовый предусилитель диапазона 2 м. Мачтовый предусилитель диапазона 70 см. Высокостабильный кристалл диапазона 23 см (±0.5 ppm) Преобразователь уровня интерфейса CI-V Электронный ключ CW Узкий фильтр CW (500 Гц), основной RX Узкий фильтр CW (500 Гц), дополнительный RX Коммуникационный гарнитур с кнопками вверх/вниз Гарнитура для связи Головные телефоны для связи Рельефные ручки для монтажа на стойке Источник питания переменного тока. 13.8 В постоянного тока, 20 А Источник питания переменного тока. 13.8 В постоянного тока, 25 А Внутренний малогабаритный импульсный источник питания Источник питания переменного тока. 13.8 В постоянного тока, 20 А Микрофонная подставка Микрофонная подставка с двумя выходами линии Внешний громкоговоритель. 4 Вт, 8 Ом Внешний громкоговоритель с фильтрами. 5 Вт, 8 Ом Адаптер для любительского телевидения (режим A5 & A9 — AM видео) Шумоподавитель тона Синтезатор речи Устройство 23-см диапазона, 10 Вт Устройство 13-см диапазона, 1 Вт Приемник 50-905 МГц |
