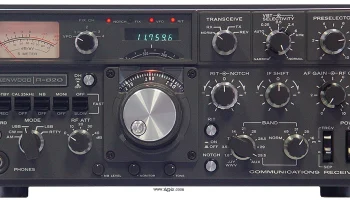

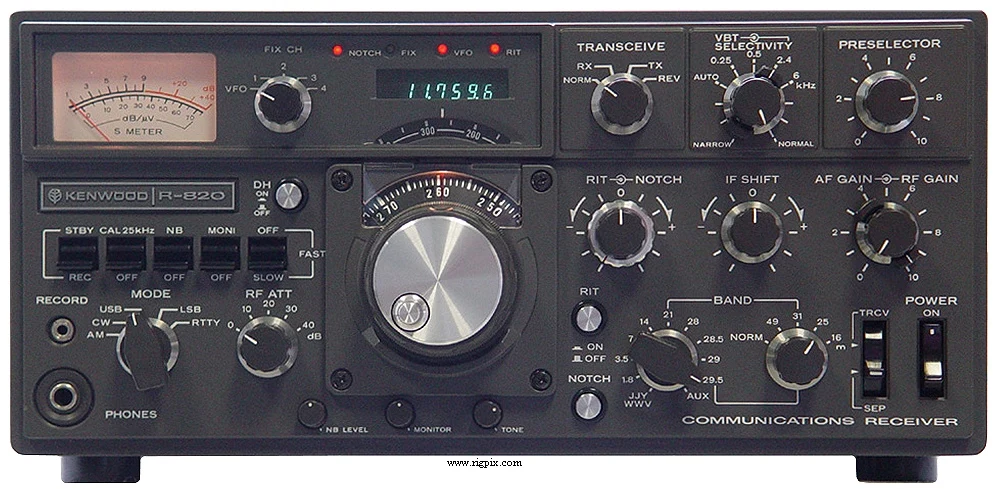

R-820
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 10-160 м + 5 SW полос в общем количестве 14 полос 1.8-2.0 МГц 3.5-4.0 МГц 7.0-7.5 МГц 14.0-14.5 МГц 21.0-21.5 МГц 28.0-28.5 МГц 28.5-29.0 МГц 29.0-29.5 МГц 29.5-30.0 МГц 5.9-6.4 МГц (49 м полоса) 9.4-9.9 МГц (31 м полоса) 11.5-12.0 МГц (25 м полоса) 15.0-15.5 МГц (19 м полоса + WWV) 17.7-18.2 МГц (16 м полоса) |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | В пределах 100 Гц в течение любого 30-минутного периода после прогрева в течение 60 минут |
| Режимы работы | АМ / SSB / CW / RTTY |
| Каналы / управление памятью | Нет |
| Источник питания | От сети: 100 / 120 / 220 / 240 В ACили 12-15 В DC |
| Максимальный ток потребления / мощность | Максимум 30 Вт при 120 В AC или 1.6 А при 13.8 В DC |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 333*153*335 мм (13.11*6.02*13.19") |
| Вес | 12 Кг (26.4 фунта) |
| Другие особенности | Переменная полоса пропускания (VBT). РИТ. НБ. Фильтр-отсекатель. 25 кГц калибратор кварца. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.83 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (любительские полосы): 1.5 мкВ (10 дБ S+N/N) АМ (SW полосы): 3 мкВ (10 дБ S+N/N) SSB (любительские полосы): 0.25 мкВ (10 дБ S+N/N) SSB (SW полосы): 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | АМ (6) 6 кГц (-6 дБ)9 кГц (-60 дБ) SSB (2.4) 2.4 кГц (-6 дБ)3.9 кГц (-60 дБ) CW (0.25), с установленным опционально YG-455CN 250 Гц (-6 дБ)480 Гц (-60 дБ) CW (0.5), с установленным опционально YG-455C 500 Гц (-6 дБ)820 Гц (-60 дБ) |
| Изоляция от зеркального канала | 80 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10% искажении / Без встроенного громкоговорителя |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПРОЧЕЕ
| Произведено | Япония, 19xx-19xx (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| SM-220 SP-820 YG-88A YG-88C YG-455C YG-455CN | Монитор станции Осциллограф соответствия Громкоговоритель со встроенными фильтрами и двухполосным входом 8 кГц фильтр АМ. ПЧ: 8.8 МГц узкий фильтр CW 500 Гц. ПЧ: 8.8 МГц узкий фильтр CW 500 Гц. ПЧ: 455 кГц узкий фильтр CW 270 Гц. ПЧ: 455 кГц |
