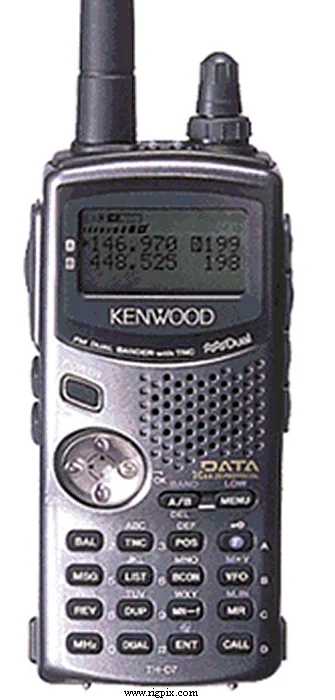

TH-D7A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 438-450 МГц RX: 118-136 / 136-174 / 400-480 МГц |
| Шаг перестройки | 5 / 6.25 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | В пределах ±10 ppm при температуре от -10 до +50°C (14 до 40°F) |
| Режимы работы | TX: FMRX: AM / FM |
| Количество каналов / управление памятью | 200 регулярных с альфа-метками 1 вызов Неразрушаемое EEPROM-хранение |
| Смещение / сдвиг ретранслятора / частота | ±0 до 29.95 МГц с шагом 50 кГц |
| Источник питания | Батарейный блок на 6 или 9.6 В или внешний источник питания 5.5-16 В постоянного тока |
| Ток потребления / мощность | RX: 25-115 мА (в зависимости от конфигурации)TX: 300 мА-1.7 А |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 54*120*44 мм (2.13*4.72*1.73”), с PB-39 |
| Вес | 380 г (13.4 унции), с PB-39 |
| Другие особенности | CTCSS/PL. DTMF. AIP. Встроенный 1200 bd TNC. APRS. «Sky Command II». |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 38.85 МГц (VHF) — 45.05 МГц (UHF) 2-е ПЧ: 450 кГц (VHF) — 455 кГц (UHF) |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) (поддиапазон VHF: менее 0.28 мкВ для 12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 450 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 2.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:2.5-6 Вт500 мВт50 мВт 70 см:2.5-6 Вт500 мВт50 мВт *Уровень высокой выходной мощности зависит от напряжения батареи |
|---|---|
| 2 м | 2.5-6 Вт |
| 70 см | 2.5-6 Вт |
| Модуляционная система | Реактивная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / 3-контактный (3.5 мм) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1998-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BC-17 BC-19 BT-11 EMC-3 HMC-3 PB-38 PB-39 PG-2W PG-3J PG-4R PG-4V PG-4W SC-40 SMC-32 SMC-33 SMC-34 VC-H1 | Зарядное устройство для стены Быстрозарядное зарядное устройство Зарядный кейс (четыре батарейки типа LR6/AA) Микрофон с клипсом и наушником Наушник с функцией VOX и PTT Стандартный никель-кадмиевый батарейный блок. 6 В, 650 мАч Высокомощный никель-кадмиевый батарейный блок. 9.6 В, 600 мАч Кабель постоянного тока Фильтрованный кабель прикуривателя Кабельный комплект «Sky Command» Соединительный кабель к VC-H1 Кабельный соединитель RS-232C Мягкая сумка Громкоговоритель-микрофон Удалённый громкоговоритель-микрофон Удалённый громкоговоритель-микрофон с регулировкой уровня звука Интерактивный визуальный коммуникатор (единица SSTV) |
