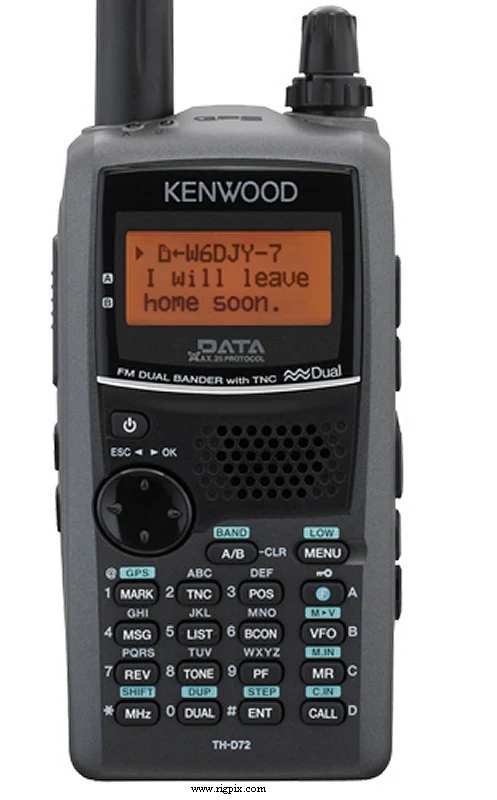

TH-D72A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 430-450 МГц RX: 118-174 / 320-524 МГц |
| Шаг перестройки | 5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | ±5 ppm @ -10° до +50°C (14° до 122°F) |
| Режим | TX: FM / NFMRX: AM / FM / NFM |
| Каналы / управление памятью | 1000 регулярных с альфа-метками 1 вызов |
| Смещение ретранслятора / сдвиг | ±0 до 29.95 МГц с шагом 50 кГц |
| Источник питания | 5.5-9 В постоянного тока (аккумуляторный блок) или 12-16 В постоянного тока внешний |
| Ток потребления / мощность | RX: 30-150 мА (без сигнала)TX: 0.5-2 А |
| Импеданс антенны / разъем | 50 Ом / SMA |
| Размеры (Ш*В*Г) | 58*140*40 мм (2.28*5.51*1.58”), с PB-45L |
| Вес | 370 г (13.05 унций), с антенной PB-45L и ремнем для пояса |
| Другие функции | Встроенный 1200/9600 bd TNC и GPS. Поддержка APRS. Поддержка Echolink. Мини-USB. CTCSS/PL и DCS. Sky Command II. VOX. Часы. Предупреждение о погоде. Подсветка экрана. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 49.95 МГц (полоса A), 45.05 МГц (полоса B) 2-е ПЧ: 450 кГц (полоса A), 455 кГц (полоса B) |
|---|---|
| Чувствительность | Полоса A, 2 м/70 см: 0.18 мкВ (12 дБ SINAD) Полоса B, 2 м/70 см: 0.22 мкВ (12 дБ SINAD) |
| Избирательность | 11 кГц (-6 дБ)30 кГц (-50 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 300 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:2-5 Вт500 мВт50 мВт 70 см:2-5 Вт500 мВт50 мВт Максимальная выходная мощность зависит от напряжения батареи |
|---|---|
| 2 м | 2-5 Вт |
| 70 см | 2-5 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 2 КОм / ?-пин |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 2010-201x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BT-15 EMC-3 HMC-3 KHS-21 KSC-32 PB-45L PG-2W PG-3J SMC-32 SMC-34 | Зарядный кейс. Шесть батарей LR03/AAA Клиповый микрофон с наушником и кнопкой PTT Наушник с VOX Наушник с регулятором громкости и дистанционным управлением Литий-ионный аккумуляторный блок. 7.4 В, 1800 мАч DC-кабель Разъем прикуривателя с шумоподавителем Громкоговоритель-микрофон Громкоговоритель-микрофон с регулятором громкости и удалённым управлением |
