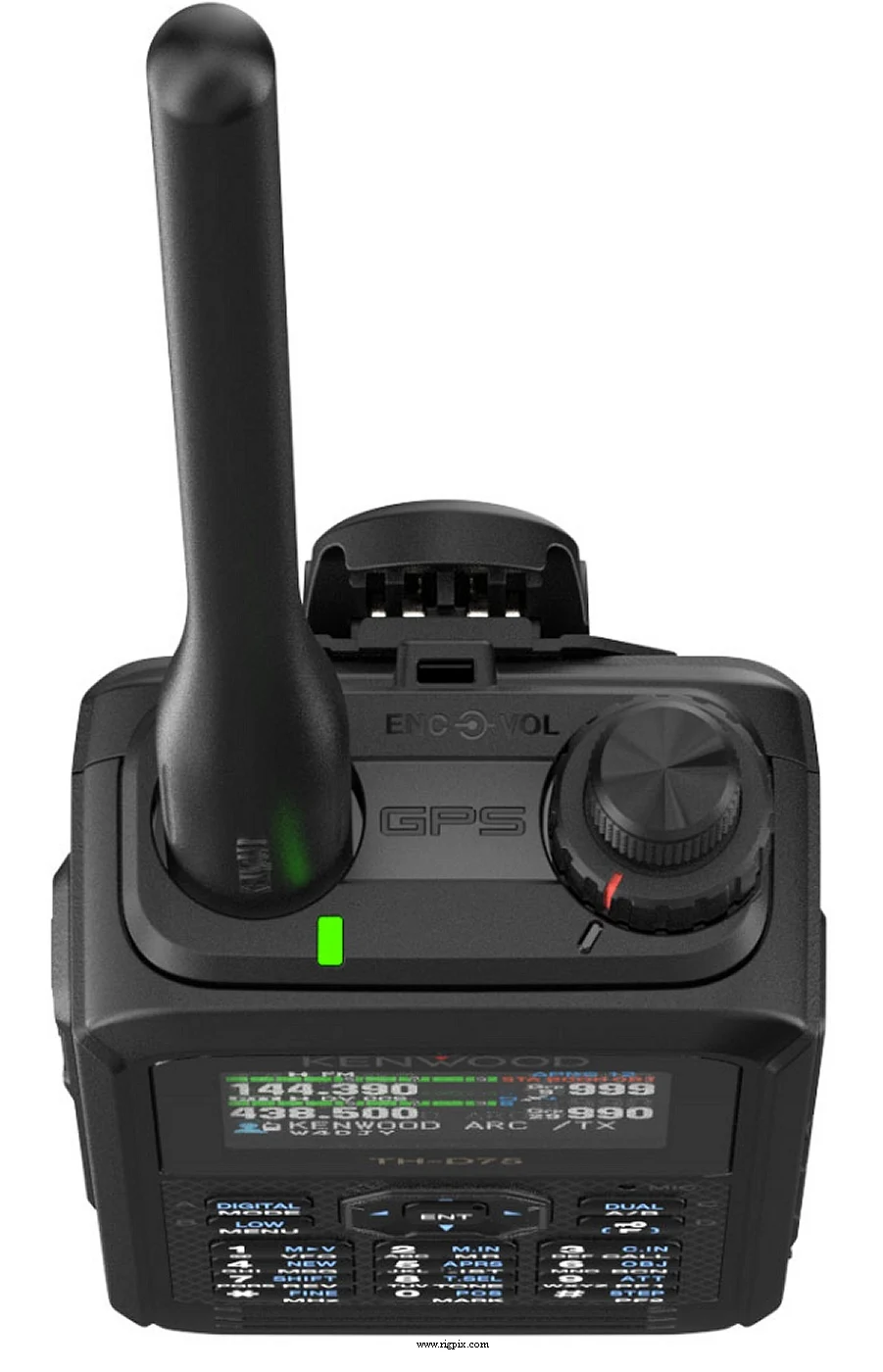

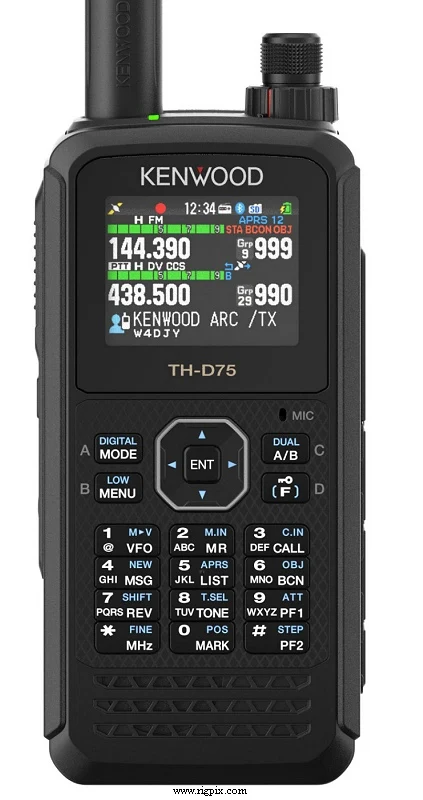

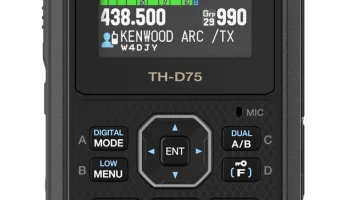

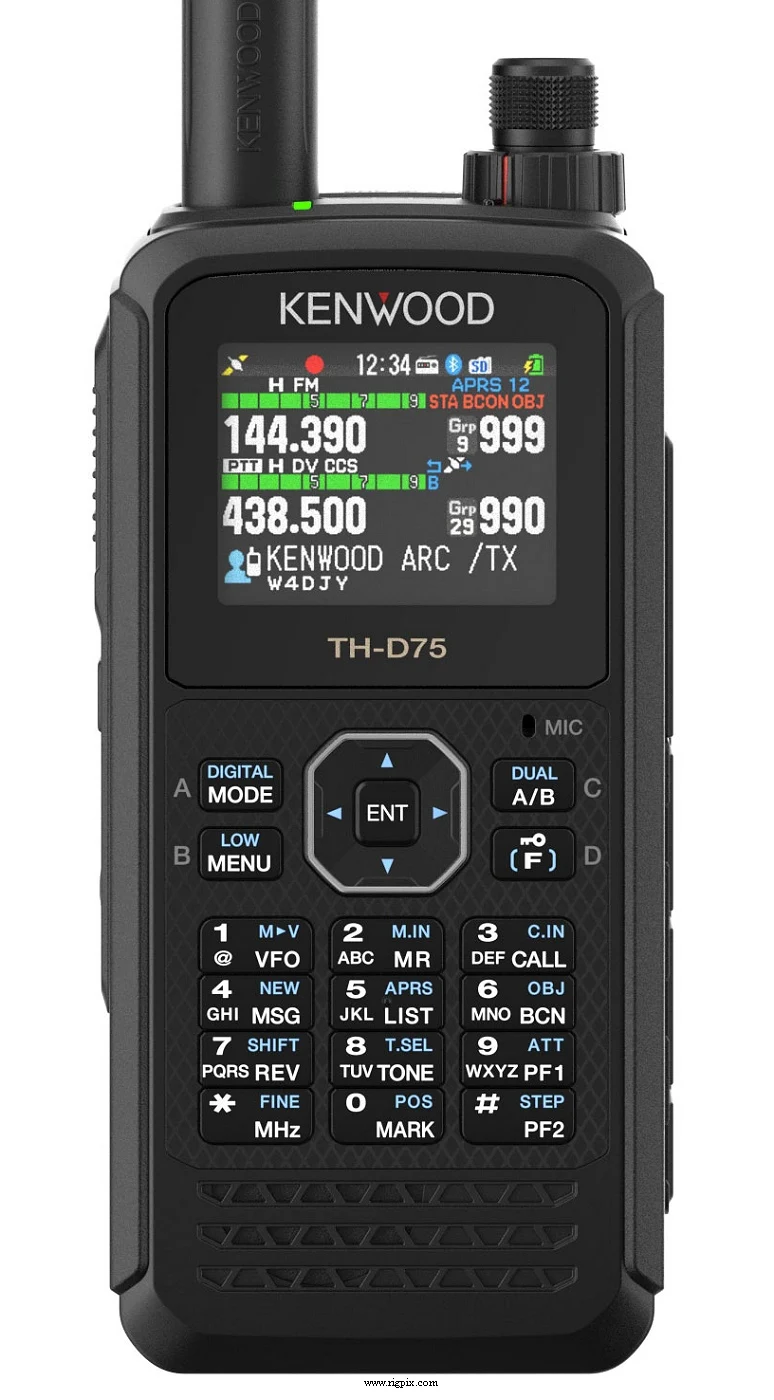

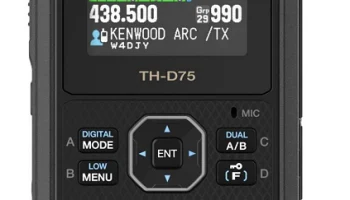

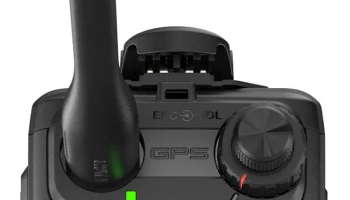

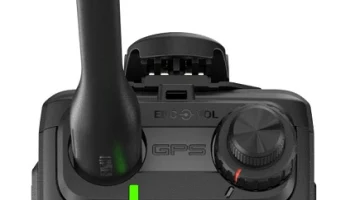

TH-D75A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 222-225 / 430-450 МГц RX: 0.1-524 МГц |
| Шаг перестройки | Стандартные шаги: 5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц Тонкая настройка: 20 / 100 / 500 / 1000 Гц (только для полос Б, режимы AM/SSB/CW) |
| Стабильность частоты | ±2 ppm при температуре от -10 до +50°C (от 14 до 122°F) |
| Режимы работы | TX: FM / NFM / DV (D-Star)RX: AM / FM / NFM / WFM / SSB / CW / DV (D-Star) |
| Количество каналов / управление памятью | 1000 регулярных каналов в 30 группах с альфа-метками 100 сканируемых программных каналов 1 приоритетный канал Нераспределяемая энергонезависимая память |
| Смещение / сдвиг ретранслятора / частота | ±0 до 29.95 МГц с шагом 50 кГц |
| Источник питания | 6-9.6 В постоянного тока (аккумуляторный блок)или 11-15.9 В постоянного тока внешний источник |
| Ток потребления / мощность | RX: 50-310 мАTX: 0.4-2 А при напряжении 7.4 В постоянного тока |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 56*122*33 мм (2.2*4.8*1.28 дюйма), включая KNB-75LA |
| Вес | 346 г (12.2 унции), включая KNB-75LA, антенну и клип для ремня |
| Другие особенности | CTCSS/PL. DCS. Карта памяти micro-SD. Встроенный GPS и APRS с функцией ретрансляции. Встроенная антенна бар-типа для диапазона 0.1-10 МГц RX. Цветной TFT-дисплей. Система предупреждения о погоде. Эквалайзер звука. Высокопроизводительный цифровой сигнальный процессор (DSP). Часы. Bluetooth 3.0 класс 2. Подсветка клавиатуры. Разъём USB-C. Терминал отражателя D-Star. Соответствие стандарту защиты IP54/55. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (FM / WFM / DV) 1-е промежуточное колебание: 57.15 МГц (полоса А) — 58.05 МГц (полоса В) 2-е промежуточное колебание: 450 кГц Супергетеродин с тройным преобразованием (AM / SSB / CW) 1-е промежуточное колебание: 57.15 МГц (полоса А) — 58.05 МГц (полоса В) 2-е промежуточное колебание: 450 кГц 3-е промежуточное колебание: 10.8 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S/N): 0.3-0.52 МГц: 4 мкВ 0.52-1.8 МГц: 1.59 мкВ 1.8-54 МГц: 0.63 мкВ 54-76 МГц: 1.12 мкВ 118-174 МГц: 0.5 мкВ 200-250 МГц: 0.63 мкВ 382-412 МГц: 1.12 мкВ 415-524 МГц: 1.12 мкВ FM (12 дБ SINAD): 28-54 МГц: 0.32 мкВ 54-76 МГц: 0.56 мкВ 118-144 МГц: 0.36 мкВ 144-148 МГц: 0.18 мкВ (полоса А), 0.19 мкВ (полоса В) 148-175 МГц: 0.36 мкВ 200-222 МГц: 0.36 мкВ 222-225 МГц: 0.18 мкВ (полоса А), 0.2 мкВ (полоса В) 225-250 МГц: 0.36 мкВ 382-400 МГц: 0.5 мкВ 400-412 МГц: 0.36 мкВ 415-430 МГц: 0.36 мкВ 430-450 МГц: 0.18 мкВ (полоса А), 0.2 мкВ (полоса В) 450-490 МГц: 0.36 мкВ 490-524 МГц: 0.63 мкВ NFM (12 дБ SINAD): 144-148 МГц: 0.22 мкВ (полоса А), 0.24 мкВ (полоса В) 222-225 МГц: 0.22 мкВ (полоса А), 0.25 мкВ (полоса В) 430-450 МГц: 0.22 мкВ (полоса А), 0.25 мкВ (полоса В) WFM (12 дБ SINAD): 76-95 МГц: 1.59 мкВ 95-108 МГц: 2 мкВ SSB (10 дБ S/N): 1.8-54 МГц: 0.4 мкВ 54-76 МГц: 0.79 мкВ 144-148 МГц: 0.16 мкВ 222-225 МГц: 0.2 мкВ 430-450 МГц: 0.16 мкВ DV (PN9/GMSK, скорость передачи данных 4.8 кб/сек, вероятность ошибки 1%): 144-148 МГц: 0.22 мкВ 222-225 МГц: 0.22 мкВ 430-450 МГц: 0.22 мкВ |
| Уровень срабатывания шумоподавителя | Полоса А: 0.18 мкВ (пороговое значение) Полоса В: 0.25 мкВ (пороговое значение) |
| Избирательность | FM: 12 кГц (-6 дБ)30 кГц (-50 дБ) |
| Отражение изображения сигнала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 400 мВт при искажении 10%, сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкийОчень низкий2 м: 5 Вт2 Вт500 мВт50 мВт 70 см: 5 Вт2 Вт500 мВт50 мВт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Модуляционная система | FM: Реактивная модуляция DV: Модуляция GMSK реактивного типа |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ относительно несущей (высокий-средний режимы) |
| Импеданс микрофона / разъём | 2 КОм / разъем с 8 контактами |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 2023-202x |
|---|---|
| Дополнительная информация | Это фактически обновлённая версия TH-D74A. |
| АРФЦ-Д75 ЭМС-3А ЭМС-11 ЭМС-12 ХМС-3 КБП-9 КХС-21 КХС-35Ф КМС-45Д КНБ-75ЛА КСЦ-25ЛС МКП-Д75 ПГ-2В ПГ-3Ж | Программное обеспечение управления частотой Микрофон с клипсой и наушником Микрофон с клипсой и наушником Микрофон с клипсой и наушником Наушники с системой VOX Аккумуляторный кейс (шесть батареек типа LR03 / AAA щелочные) Наушники Наушники Динамик-микрофон Литий-ионный аккумуляторный блок 7.4 В, ёмкость 1820 мАч Быстрозарядное устройство Кабель постоянного тока Шнур прикуривателя автомобиля с фильтром подавления помех |
