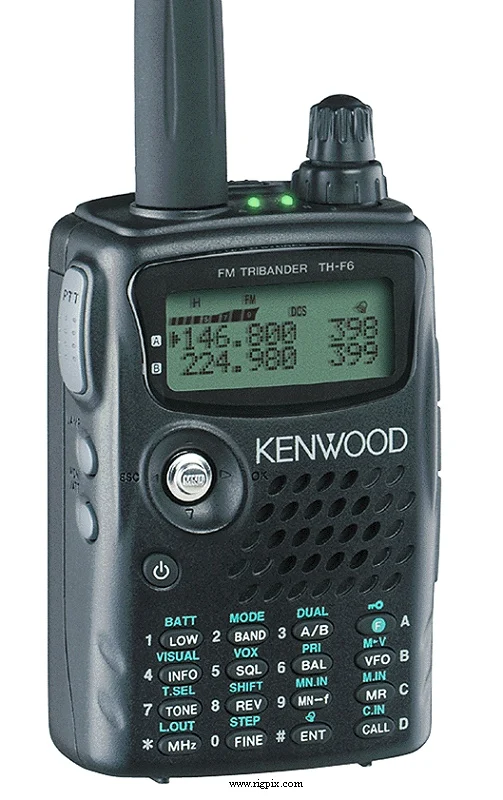

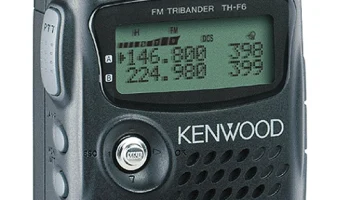

TH-F6A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 222-225 / 430-450 МГц RX: 0.1-1300 МГц (блокировка сотовой связи) |
| Шаг перестройки | 5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГцТакже 100 Гц в режиме точной настройки |
| Стабильность частоты | В пределах ±5 ppm при температуре от -10 до +50°C (14 до 122°F) |
| Режим работы | TX: FM / NFMRX: AM / FM / NFM / SSB / CWNB! Нет SSB или CW выше 470 МГц |
| Каналы / управление памятью | 400 регулярных каналов в 8 группах с альфа-метками (8 символов) 35 специальных функций 3 вызова (по одному на каждую полосу) Функция приоритета Неразрушимое EEPROM-хранение |
| Смещение ретранслятора / сдвиг | ±0 до 59.95 МГц с шагом 50 кГц |
| Источник питания | Внутренний: 5.5-7.5 В DCВнешний: 12-16 В DC (разъём Barrel, центр положительный) |
| Ток потребления / мощность | RX: 100-170 мАТX: 0.5-2 А |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 58*87*30 мм (2.28*3.42*1.18"), с батареей PB-42L |
| Вес | 250 г (8.82 унции), с батареей PB-42L |
| Другие функции | CTCSS/PL со сканированием тона. DCS. VOX. Ферритовая антенна для диапазона 0.1-7 МГц. VOX. Готовность к передаче данных 9600 бит/с. Двойной приёмник |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин (WFM) IF: 10.8 МГцДвухканальный супергетеродин (AM/FM/NFM/SSB/CW) 1-й IF: 59.85 МГц (A-бэнд), 57.6 МГц (B-бэнд, 0.1-1300 МГц) 2-й IF: 450 кГц |
|---|---|
| Чувствительность | — A-Бэнд: — FM (12 дБ SINAD) 144-146 МГц: 0.18 мкВ 222-225 МГц: 0.18 мкВ 430-440 МГц: 0.18 мкВ — B-Бэнд: — AM (10 дБ S/N) 0.3-0.52 МГц: 7.08 мкВ 0.52-1.8 МГц: 2.24 мкВ 1.8-50 МГц: 0.89 мкВ 118-250 МГц: 0.4 мкВ 380-500 МГц: 0.4 мкВ FM (12 дБ SINAD) 5-108 МГц: 0.4 мкВ 118-144 МГц: 0.28 мкВ 144-225 МГц: 0.22 мкВ 225-250 МГц: 0.89 мкВ 380-400 МГц: 0.4 мкВ 400-450 МГц: 0.22 мкВ 450-520 МГц: 0.4 мкВ 520-700 МГц: 7.08 мкВ 800-950 МГц: 1.26 мкВ 950-1300 МГц: 0.4 мкВ WFM (12 дБ SINAD) 50-108 МГц: 3.16 мкВ 150-222 МГц: 2.82 мкВ 400-500 МГц: 3.98 мкВ SSB (10 дБ S/N) 3-30 МГц: 0.45 мкВ 30-50 МГц: 0.4 мкВ 144-148 МГц: 0.22 мкВ 430-450 МГц: 0.22 мкВ |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Изображение подавления | — |
| Выходная мощность AF / громкоговорителя | 300 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий2 м:5 Вт500 мВт50 мВт1.25 м:5 Вт500 мВт50 мВт70 см:5 Вт500 мВт50 мВтNB! Мощность передачи ниже при использовании BT-13 (опечатано как BT-14 в руководстве по странице 53!) |
|---|---|
| 2 м | 5 Вт |
| 1.25 м | 5 Вт |
| 70 см | 5 Вт |
| Модуляционная система | Реактивный контур |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 кОм / ?-полюс |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 2001-201x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BT-13 EMC-3 HMC-3 KHS-21 PB-42L PG-2W PG-3J SMC-32 SMC-33 SMC-34 | Корпус с сухими элементами питания (четыре батареи типа LR6/AA) Микрофон с клипсом с наушником Наушник с функцией VOX и PTTНаушникLi-Ion аккумуляторный блок. 7.4 В, 1550 мА·чКабель постоянного тока для прикуривателяФильтрованный кабель прикуривателяГромкоговоритель-микрофонГромкоговоритель-микрофон с кнопками PFГромкоговоритель-микрофон с кнопками PF и регулировкой громкости |
