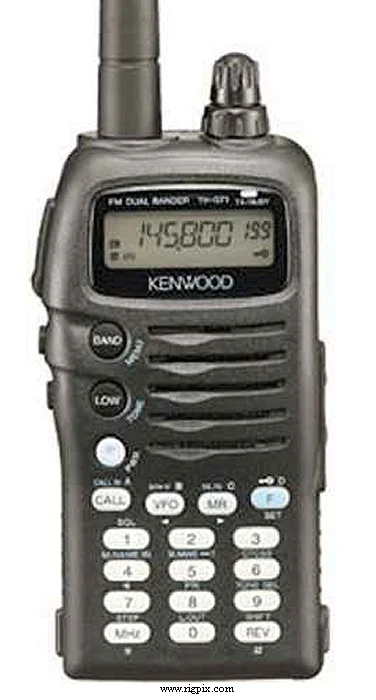

TH-G71A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | США и Канада TX: 144-148 / 438-450 МГц RX: 144-148 / 438-450 МГц Общий рынок TX: 144-148 / 430-440 МГц RX: 144-148 / 430-440 МГц RX: 118-174 / 320-470 / 800-824 / 849-869 / 894-950 МГц (После модификации) |
| Шаг перестройки | 5 / 6.25 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | ±? ppm |
| Режим | TX: FMRX: AM / FM |
| Каналы / управление памятью | 200 регулярных каналов с альфа-метками (6 символов) 10 пар краевых сканирования 1 приоритетный канал 1 вызов Неразрушаемое хранение в EEPROM |
| Смещение ретранслятора / сдвиг | ±0 до 29.95 МГц с шагом 50 кГц |
| Источник питания | 4.5-15 В постоянного тока (аккумуляторный блок) или 5.5-16 В внешнего источника |
| Ток потребления / мощность | RX: 70 мА (заглушенный)TX: 0.3-2.1 А |
| Импеданс антенны / разъем | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 54*112*34 мм (2.13*4.41*1.32") |
| Вес | 330 г (11.6 унции), с PB-38, антенной и ремешком для пояса |
| Прочие особенности | CTCSS/PL со сканированием тона. DTMF. Клавиатура с подсветкой. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 38.85 МГц 2-е ПЧ: 450 кГц |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-40 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 500 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:2.5-6 Вт500 мВт50 мВт 70 см:2.2-5.5 Вт500 мВт50 мВт! Высокая выходная мощность зависит от аккумуляторного блока / напряжения батареи |
|---|---|
| 2 м | 2.5-6 Вт |
| 70 см | 2.2-5.5 Вт |
| Модуляционная система | Реактивное сопротивление |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуррирующие излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 2 КОм / ?-контакт |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 1997-199x (Отозвано с производства) |
|---|---|
| Дополнительная информация | — |
| BC-17 BC-19 BT-11 EMC-3 HMC-3 HS-9 PB-38 PB-39 PG-2W PG-3J SC-45 SMC-32 SMC-33 SMC-34 | Зарядное устройство для стены Быстрый заряд Сухой батарейный футляр Микрофон с наушником Головной телефон с функцией VOX & PTT Наушник Стандартный никель-кадмиевый аккумуляторный блок. 6 В, 650 мАч Высокомощный никель-кадмиевый аккумуляторный блок. 9.6 В, 600 мАч Кабель постоянного тока Фильтрованный штекер прикуривателя Мягкая сумка Громкоговоритель-микрофон Удалённый громкоговоритель-микрофон С громкоговорителем и регулятором уровня громкости Удалённый громкоговоритель-микрофон с регулировкой громкости |
