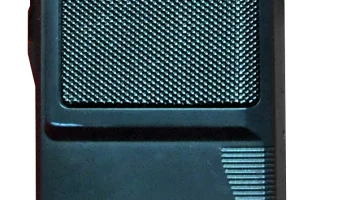

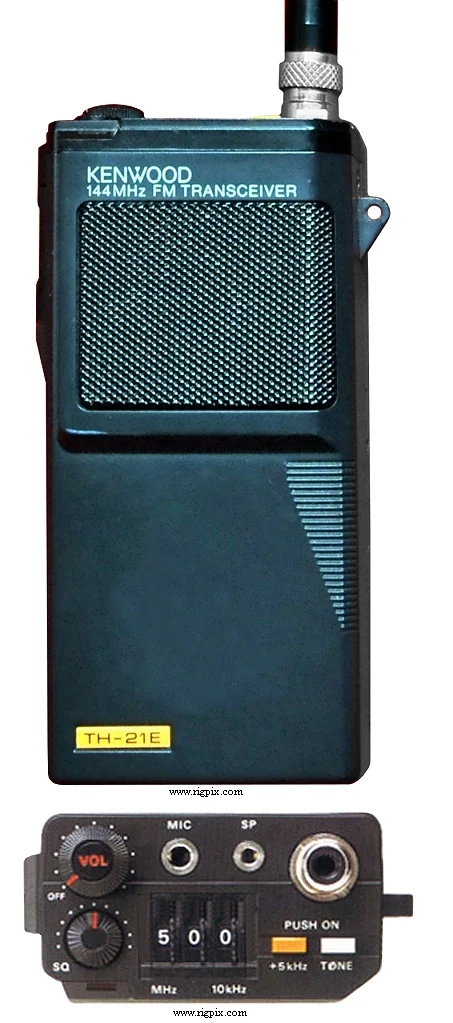

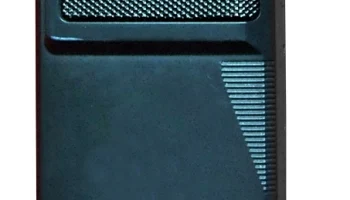

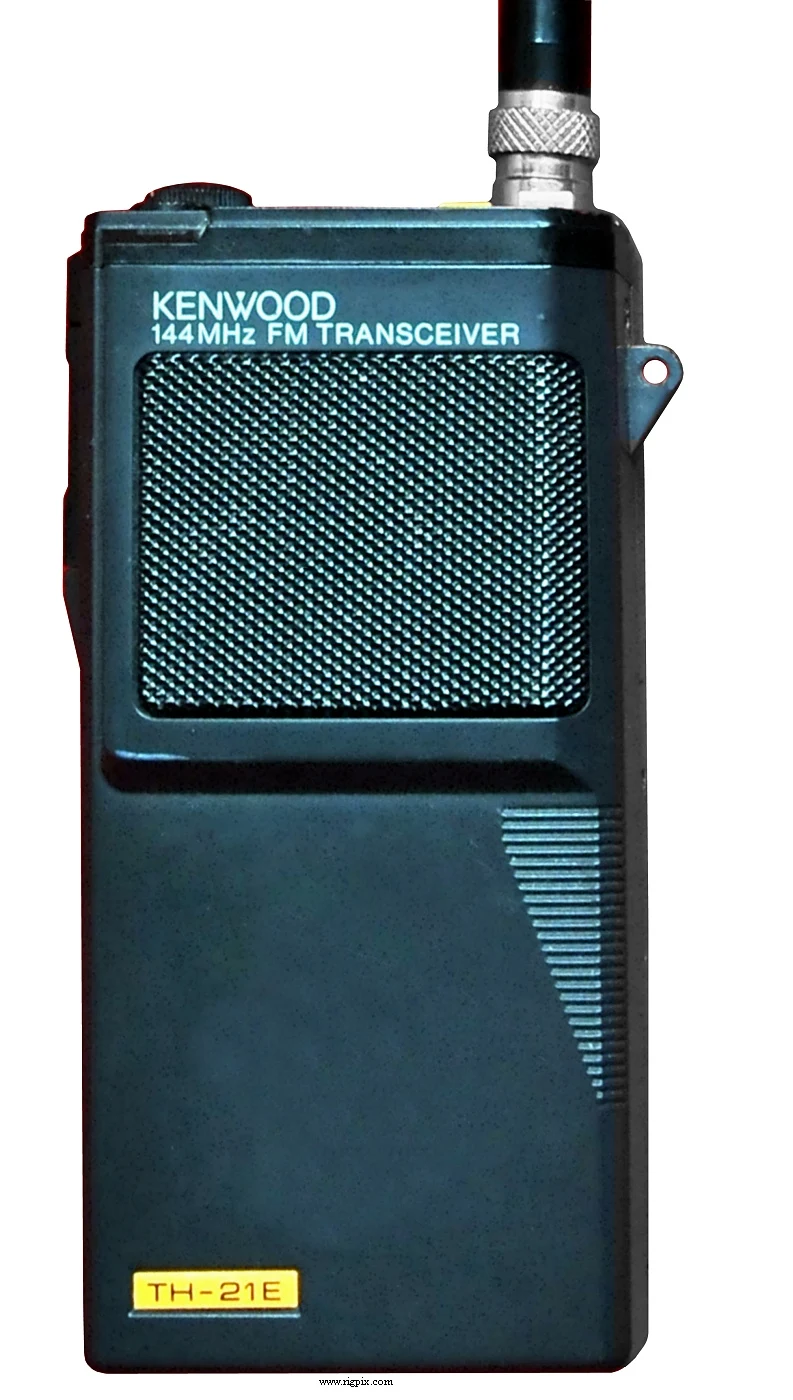

TH-21E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 MHz RX: 144-146 MHz |
| Шаг перестройки | 5 / 10 / 100 КГц, 1 МГц (Ручные колёсики) |
| Стабильность частоты | ±? ppm @ -20 до +50°C (-4 до +122°F) |
| Режим работы | FM |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | -600 КГц |
| Источник питания | 7.2 В постоянного тока (аккумуляторный блок NiCd) |
| Ток потребления / мощность | При приёме: 28 мА (с подавителем шума)Передача: 300-600 мА |
| Импеданс антенны / разъём | 50 Ом / Фоноразъём с резьбой (RCA) |
| Размеры (Ш*В*Г) | 57*120*28 мм (2.24*4.72*1.1") |
| Вес | 260 г (9.17 унций), включая стандартный аккумуляторный блок |
| Прочие особенности | Звуковой сигнал вызова частотой 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 16.3 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 12 КГц (-6 дБ)28 КГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 250 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 2.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокаяНизкая 2 м: 1 Вт150 мВт |
|---|---|
| 2 м | 1 Вт |
| Модуляционная система | Реактивная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуррирующие излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / ?-контакт (3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1984 году: SEK 2345:- |
| AJ-3 BC-3 BC-6 BT-2 DC-21 EB-2 HMC-1 HS-8 PB-21 PB-21H SC-8 SMC-30 | Адаптер антенны (фоноразъём с резьбой к разъёму BNC) Зарядное устройство для сети Стеновое зарядное устройство Быстрозарядное устройство Зарядный кейс для сухих элементов питания (шесть батареек типа LR03 / AAA) Преобразователь постоянного тока Внешний аккумуляторный кейс (шесть батарей типа LR14 / C) Наушники с функцией VOX Головные телефоны Стерео-наушники Аккумуляторный блок NiCd Тяжёлонапряжённый аккумуляторный блок Мягкий переносной чехол Громкоговоритель-микрофон |
